Viega Profipress bøjning, 28 mm, 90°, muffe/nippel

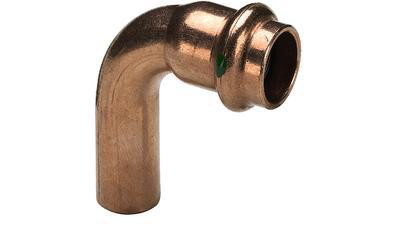

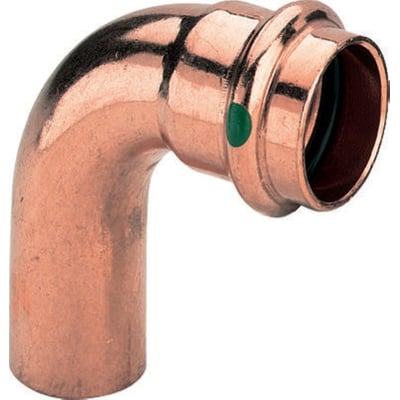

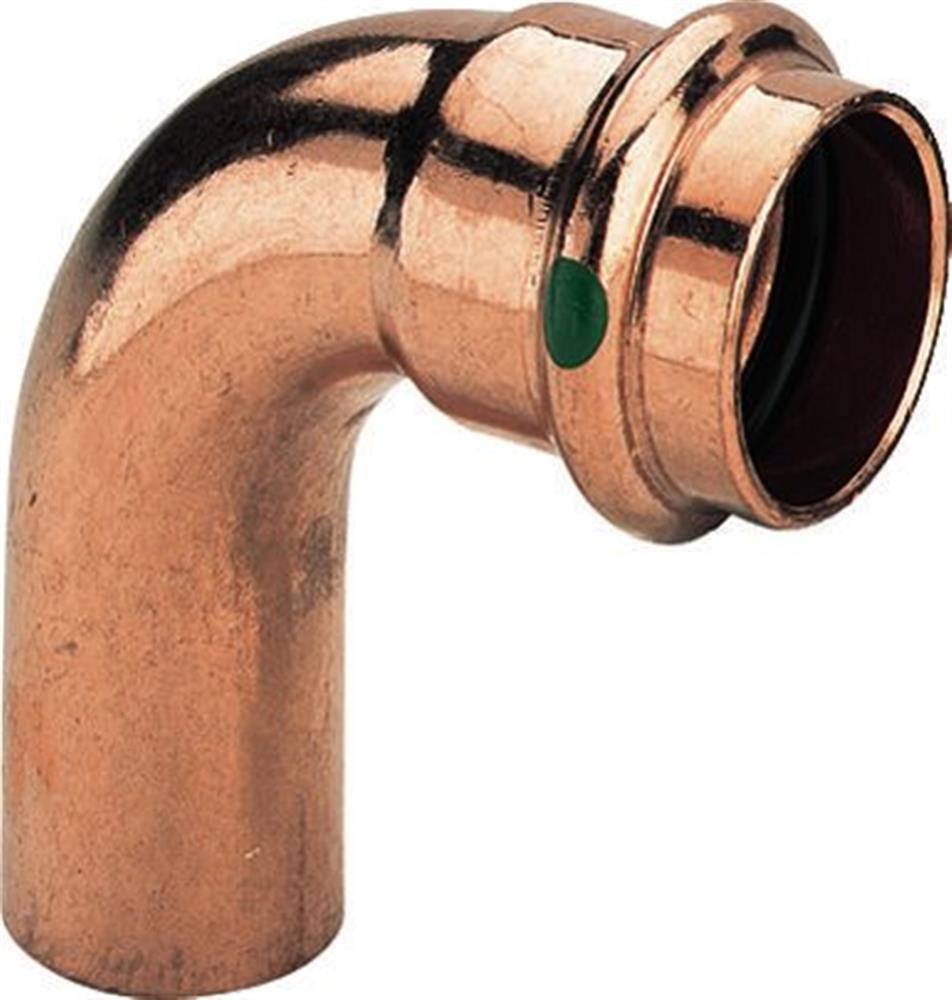

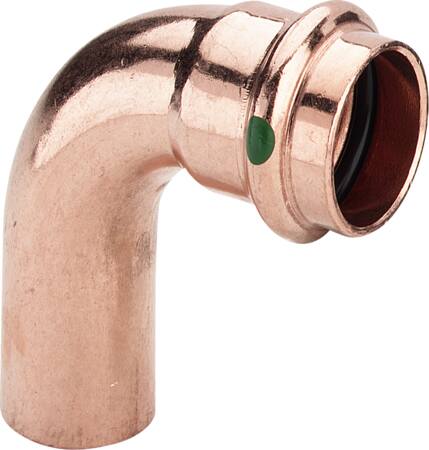

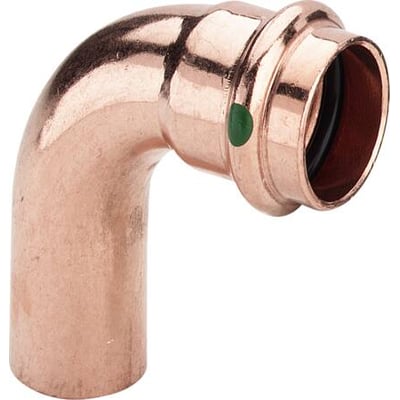

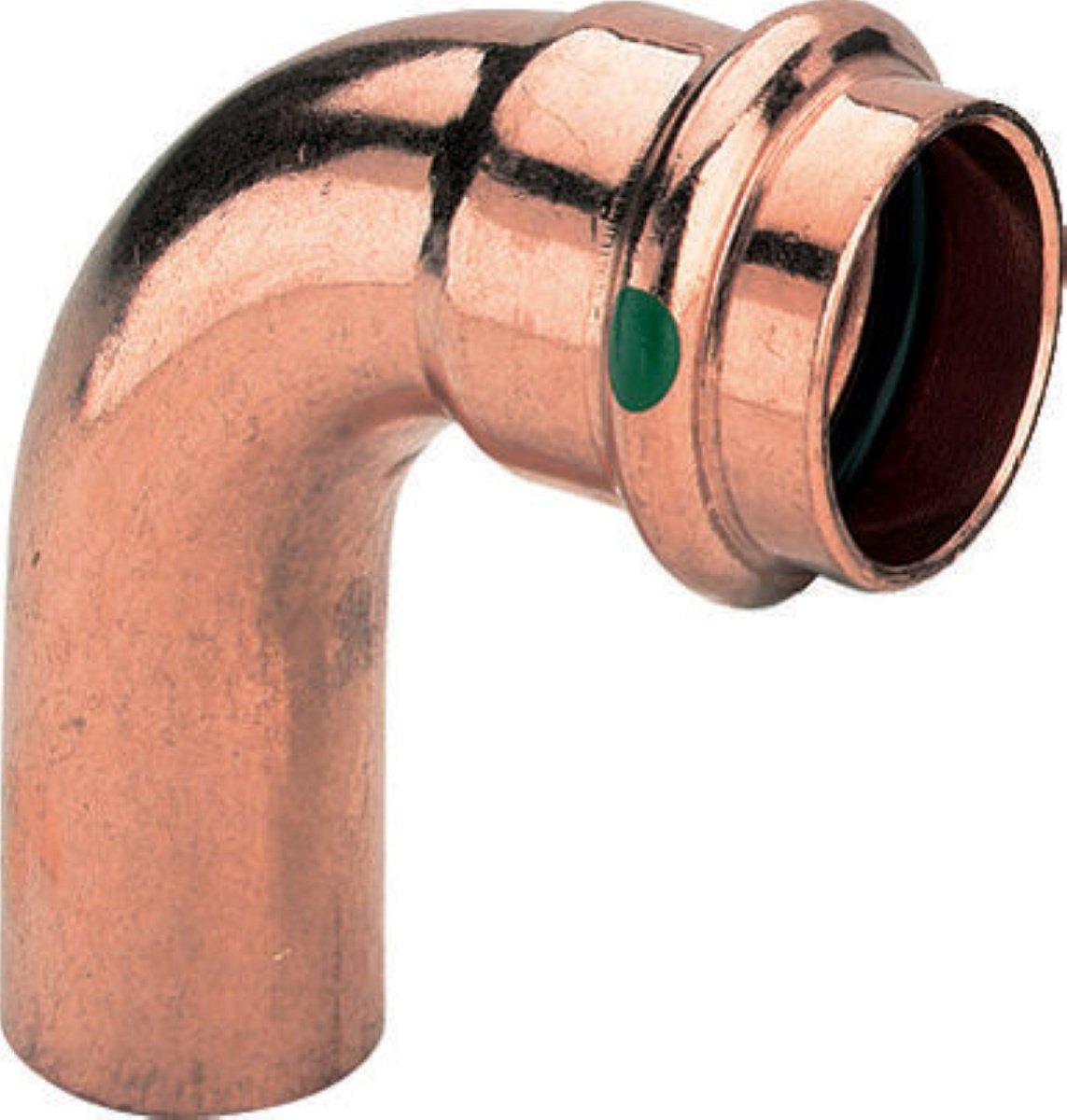

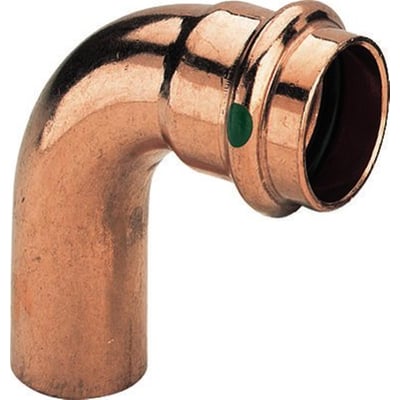

Viega Profipress 28 mm kobberbøjning med 90° vinkel og muffe/nippeltilslutning, vist skråt med presmuffens åbning.Viega Profipress 28 mm kobberbøjning set skråt, hvor den nedadvendte indstiksende og åbne presmuffe ses.Viega Profipress 28 mm kobberbøjning set på afstand med hele den buede form, indstiksende og åbne presmuffe synlig.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress kobberbøjning til 28 mm presinstallationer med EPDM-pakning, SC-Contur og V-profil. Har indstiksende og prestilslutning. Læs mere…
  • Varenr.:
    045501028
  • EAN nr.:
    4015211291686
  • Typenr.:
    291686
pr. stk. inkl. moms
95,50 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 90° bøjning af kobber med indstiksende og prestilslutning, også beskrevet som muffe/nippel. Den passer til 28 mm rør på begge tilslutninger og har én presmuffe, V-profil og EPDM-pakning. Overfladen er ubehandlet.

Fittingen indgår i Viegas Profipress-presfittingsystem. Systemet er beregnet til blandt andet drikkevandsinstallationer, varme- og radiatortilslutninger, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

Funktioner og specifikationer

  • Diameter: 28 mm på begge tilslutninger, nominelt DN25.
  • Vinkel: 90°.
  • Materiale: kobber.
  • Tilslutninger: indstiksende og pres system.
  • Presprofil: V; SC-Contur på tilslutningerne.
  • Tætningsmateriale: sort EPDM, med grøn prik på prestilslutningen.
  • Fittingens angivne længde: 55,0 mm. Tilslutningslængder: 59,6 mm og 55,2 mm; reel arbejdslængde: 31,2 mm for hver tilslutning.
  • Zeta-værdi: 0,2.
  • Angivet kontinuerligt temperaturområde: -25 °C til 110 °C.
  • Maksimalt arbejdstryk: 16 bar, også angivet ved maksimal medietemperatur.

Anvendelse og driftsforhold

Profipress-systemet er egnet til drikkevandsinstallationer efter DIN 1988 og til formstabile, overflademonterede og indbyggede fordelings- og stigeledninger i Viegas samlede system. I drikkevandsinstallationer er den maksimale driftstemperatur 85 °C og det maksimale driftstryk 1,6 MPa. I varmeinstallationer er værdierne henholdsvis 110 °C og 1,6 MPa.

EPDM-pakningen er angivet til temperaturer op til 110 °C. Den er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin. FKM-pakning findes som tilbehør til blandt andet solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg.

Til stationære sprinkleranlæg er systemet angivet med VdS-certifikat G 4980009 for DN20-DN50 sammen med hårde kobberrør efter DIN EN 1057 R290. Andre anvendelser end de beskrevne kræver afstemning af materialer med Viega Service Center.

SC-Contur og godkendelser

SC-Contur gør upressede fittings synlige ved fyldning og tæthedsprøvning. Ved vandprøvning kan upressede fittings registreres ved tryk fra 0,1 til 0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa til 0,3 MPa.

  • Profipress er godkendt efter DVGW-arbejdsseddel W 534; registreringsnummer DW-8511AP3139.
  • Profipress XL: DVGW-registreringsnummer DW-8511AT2347.
  • Kobberrør efter DIN EN 1057 og DVGW-arbejdsseddel W 392.
  • SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14.
  • Produktdata angiver KIWA-certificering, VdS-kontrol og UL-undersøgelse.

Vigtige anvendelsesbegrænsninger

Kobberrør og -fittings til drikkevand må kun bruges ved pH 7,4 eller ved pH 7,0-7,4, hvis det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l. For varmeinstallationer gælder VDI 2035 og DIN EN 12828. Strømningsretningen skal overholdes, og kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.

Systemets dimensioner og materiale

Profipress-systemets standarddimensioner fra 12 til 54 mm er af kobber. XL-dimension 64,0 mm er også af kobber, mens XL-dimensionerne 76,1, 88,9 og 108,0 mm er af rødgods.

Specifikationer

  • Varenummer:
    045501028
  • EAN nummer:
    4015211291686
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    291686
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    28 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    55.0 mm
  • Længde tilslutning 1:
    59.6 mm
  • Længde tilslutning 2:
    55.2 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN25
  • Nominel diameter tilslutning 1:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    31.2 mm
  • Reel arbejdslængde tilslutning 2:
    31.2 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    28mm
  • Rørdimension 2:
    28mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • Udvendig rørdiameter tilslutning 1:
    28.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
