Viega Profipress bøjning, 90°, 28 mm, muffe/muffe

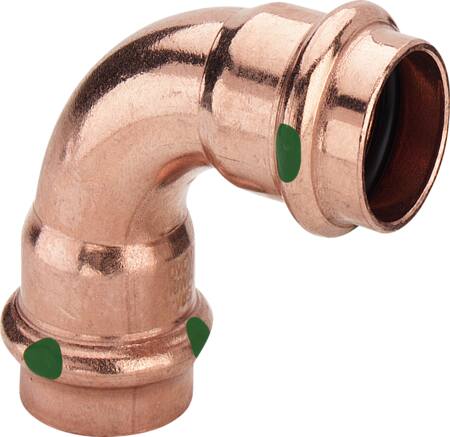

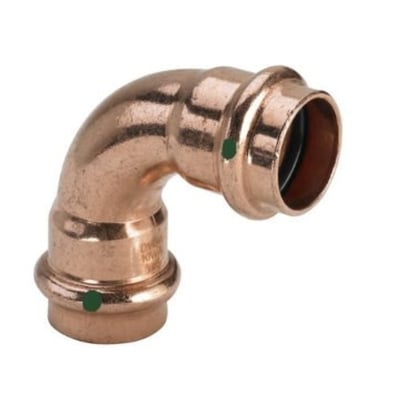

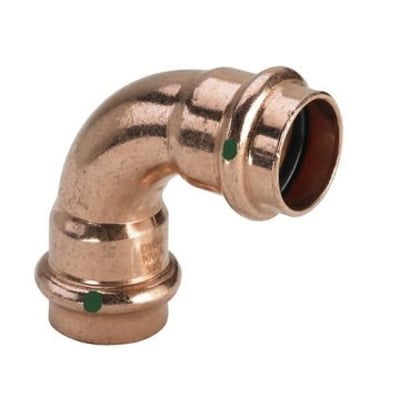

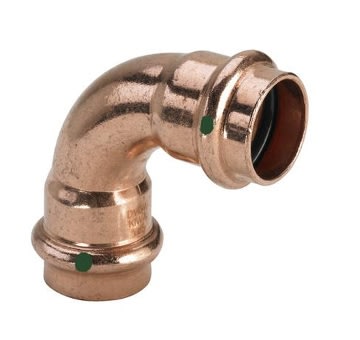

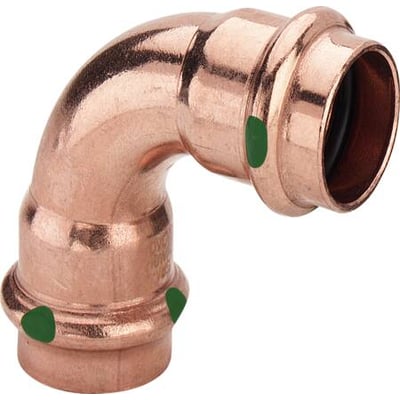

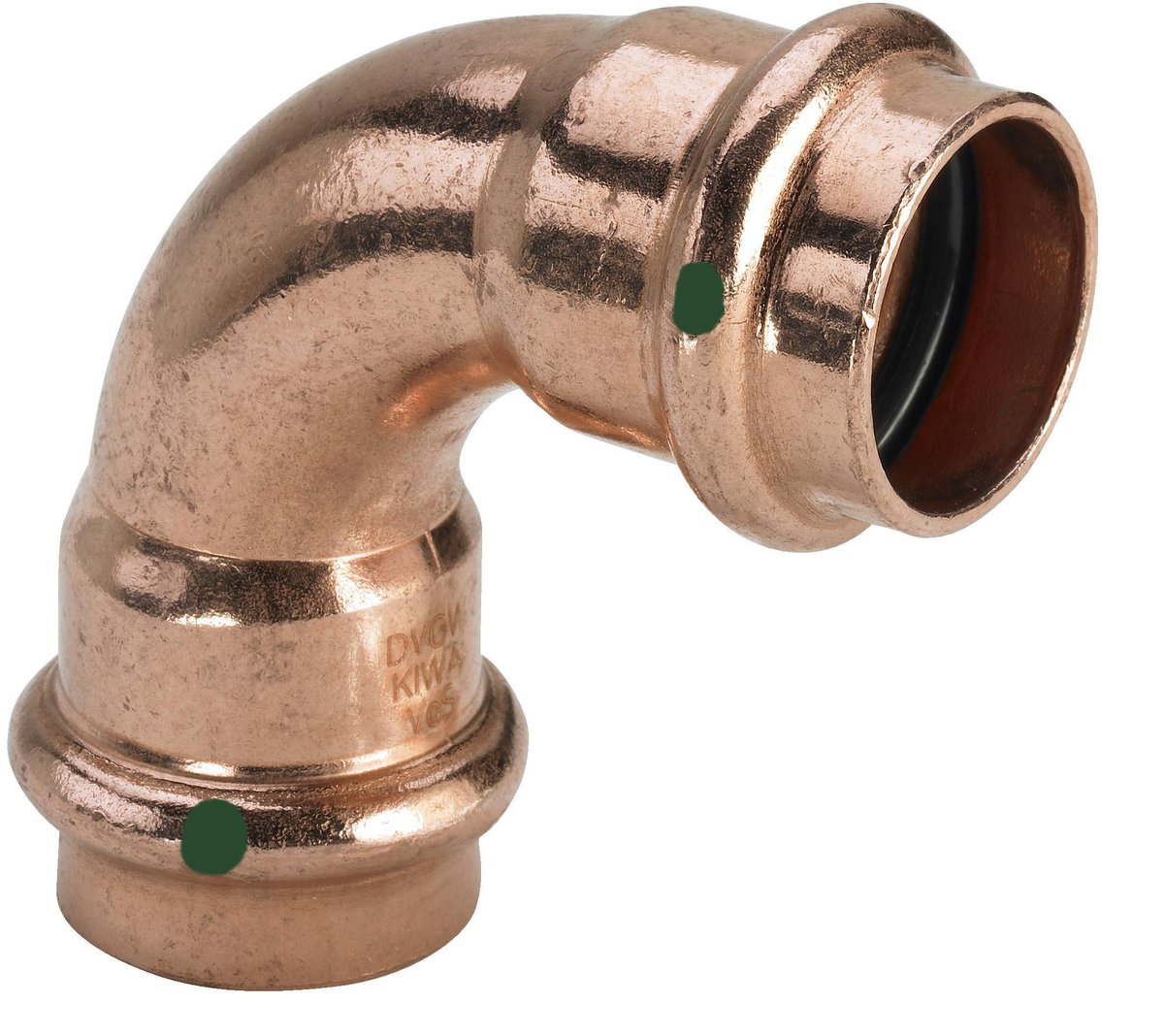

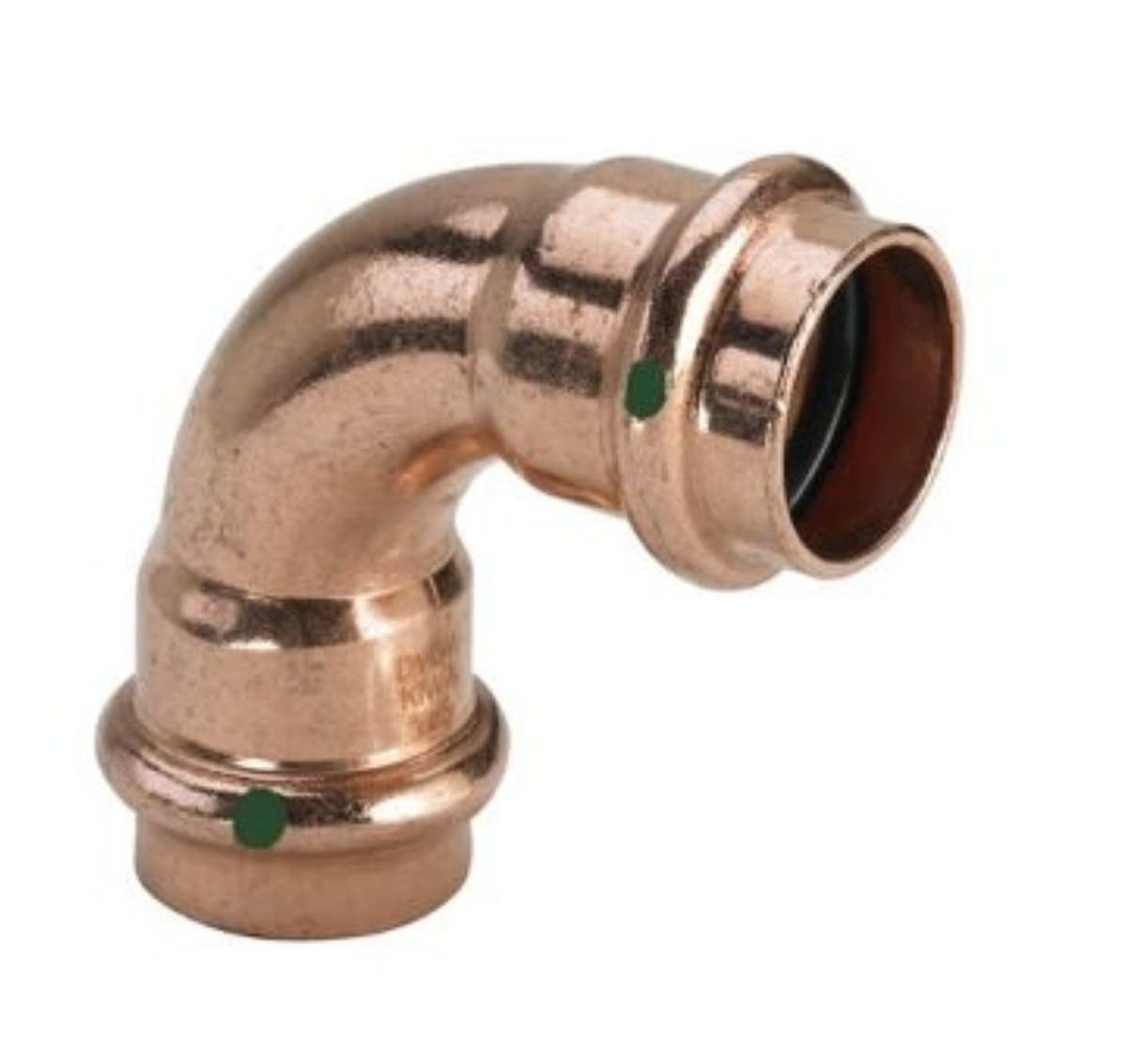

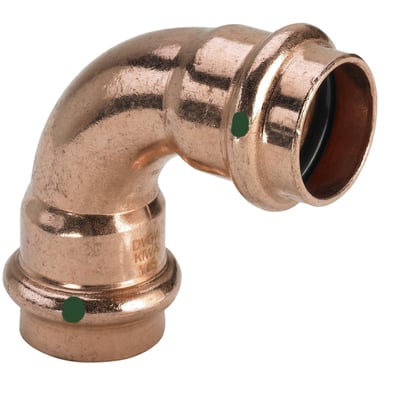

Viega Profipress 90° kobberbøjning på 28 mm med to presmuffer, set skråt med den ene åbning synlig.Viega Profipress 90° kobberbøjning på 28 mm set fra en anden vinkel, med grønne markeringer ved presmufferne.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress 90° bøjning i kobber med to 28 mm presmuffer, V-kontur, EPDM-pakning og SC-Contur. Til brug i Profipress-systemet. Læs mere…
  • Varenr.:
    045502028
  • EAN nr.:
    4015211291525
  • Typenr.:
    291525
pr. stk. inkl. moms
87,50 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 90° bøjning med muffe/pres på begge sider til 28 mm kobberrør. Fittingen er fremstillet af kobber i kvalitet Cu-DHP (CW024A) og har to V-kontur-presstilslutninger, EPDM-pakning og SC-Contur. Begge tilslutninger er ubehandlede. Fittingens hovedfarve er angivet som bronze.

  • Rørdimension: 28 mm på begge tilslutninger
  • Nominel diameter: DN25
  • Længde ved hver tilslutning: 55 mm
  • Arbejdslængde ved hver tilslutning: 24 mm
  • Zeta-værdi: 0,2
  • Pakning: sort EPDM
  • Kontur: V
  • Ikke reducerende eller excentrisk

SC-Contur og anvendelse

SC-Contur gør upressede fittings synlige ved fyldning og tæthedsprøvning af anlægget. Funktionen er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa–0,3 MPa. En grøn prik markerer prestilslutningen.

Profipress-systemet er beregnet til formstabile overflademonterede installationer og indbygningsinstallationer, herunder fordelings- og stigeledninger. Systemets anvendelsesområder omfatter:

  • Drikkevand
  • Opvarmning og radiatortilslutning
  • Regnvand
  • Trykluft og inerte gasser
  • Kølevandsledninger
  • Industri og anlægsbyggeri

Med standard-EPDM-pakning omfatter systemets specialanvendelser stationære sprinkleranlæg. VdS-certifikat G 4980009 gælder for størrelserne DN20–DN50 sammen med hårde kobberrør R290 efter DIN EN 1057. Til solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg er FKM-pakning angivet som tilbehør. Ved anvendelser ud over de beskrevne bør materialerne afstemmes med Viega Service Center.

Materialer og systemkompatibilitet

Profipress-systemets presfittings er udført i kobber og rødgods. Kobberrør skal være i overensstemmelse med DIN EN 1057. Systemet kan anvendes med hårde og bløde kobberrør; der kræves ikke støttebøsning, mens bløde kobberrør skal kalibreres før presning.

De øvrige angivne systemdimensioner er standardstørrelserne 12, 15, 18, 22, 28, 35, 42 og 54 mm i kobber. XL-størrelsen 64,0 mm er i kobber, mens 76,1, 88,9 og 108,0 mm er i rødgods. Profipress-presfittings med gevindtilslutning i rødgods findes i dimensionerne 12–54 og 76,1–108,0 mm; udgaven i kobber er angivet i 64,0 mm.

Driftsdata og begrænsninger

  • Angivet kontinuerligt temperaturområde for produktet: -25 til 105 °C
  • Maksimal middeltemperatur: 110 °C
  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 1,6 MPa
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa
  • Maksimalt arbejdstryk ved 20 °C: 16 bar
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar

EPDM-pakningen er angivet til temperaturer op til 110 °C. Den er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Kobberrør og -fittings må kun anvendes til drikkevand, når vandets pH-værdi er 7,4, eller når TOC-værdien ikke overstiger 1,5 mg/l ved pH 7,0–7,4. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. Overhold strømningsretningen. Ved varmeinstallationer skal VDI 2035 og DIN EN 12828 overholdes.

Godkendelser

Profipress-systemet er angivet med DVGW-godkendelse efter arbejdsseddel W 534. Systembeskrivelsen henviser også til DVGW-arbejdsseddel W 392 for kobberrør efter DIN EN 1057 og til drikkevandsinstallationer efter DIN 1988. DVGW-registreringsnumrene er DW-8511AP3139 for Profipress og DW-8511AT2347 for Profipress XL. Produktdata angiver desuden KIWA-certificering og VdS-kontrol.

Specifikationer

  • Varenummer:
    045502028
  • EAN nummer:
    4015211291525
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    291525
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    28 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    90 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    True
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    55.0 mm
  • Længde tilslutning 2:
    55.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    24.0 mm
  • Rørdimension 1:
    28mm
  • Rørdimension 2:
    28mm
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Type:
    Bøjning
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
