Viega Profipress bøjning, 45°, muffe/muffe, 28 mm

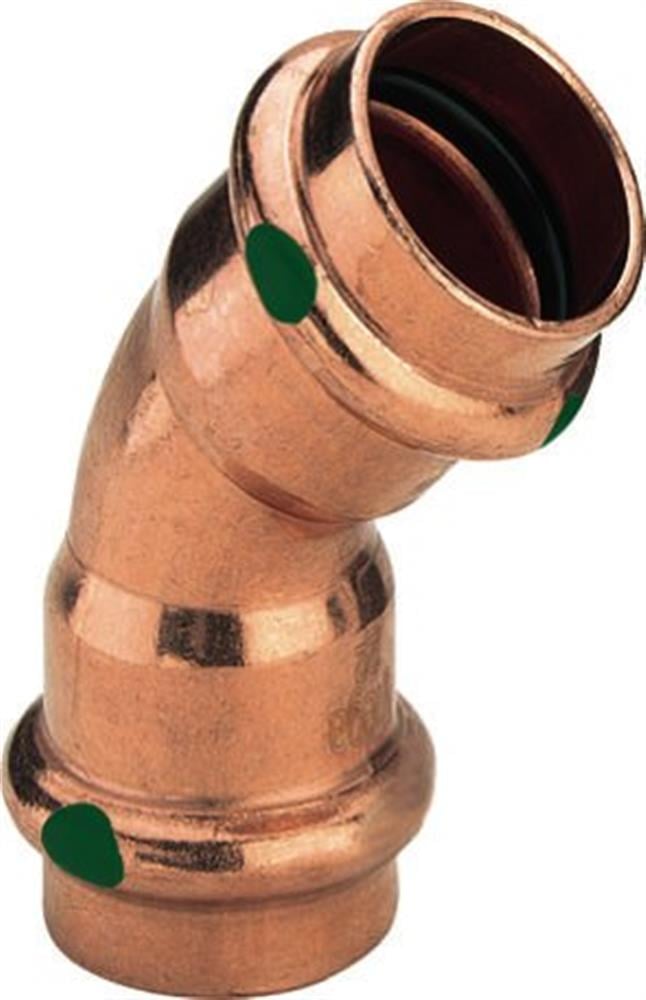

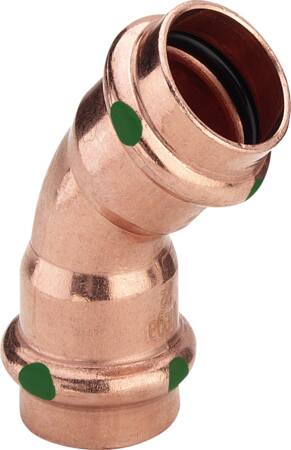

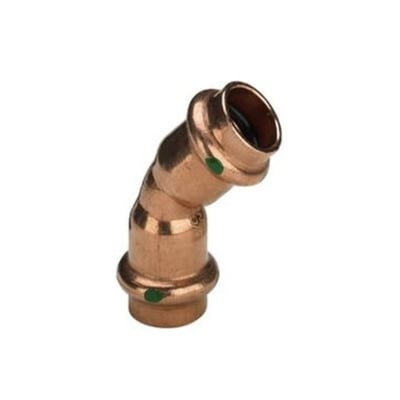

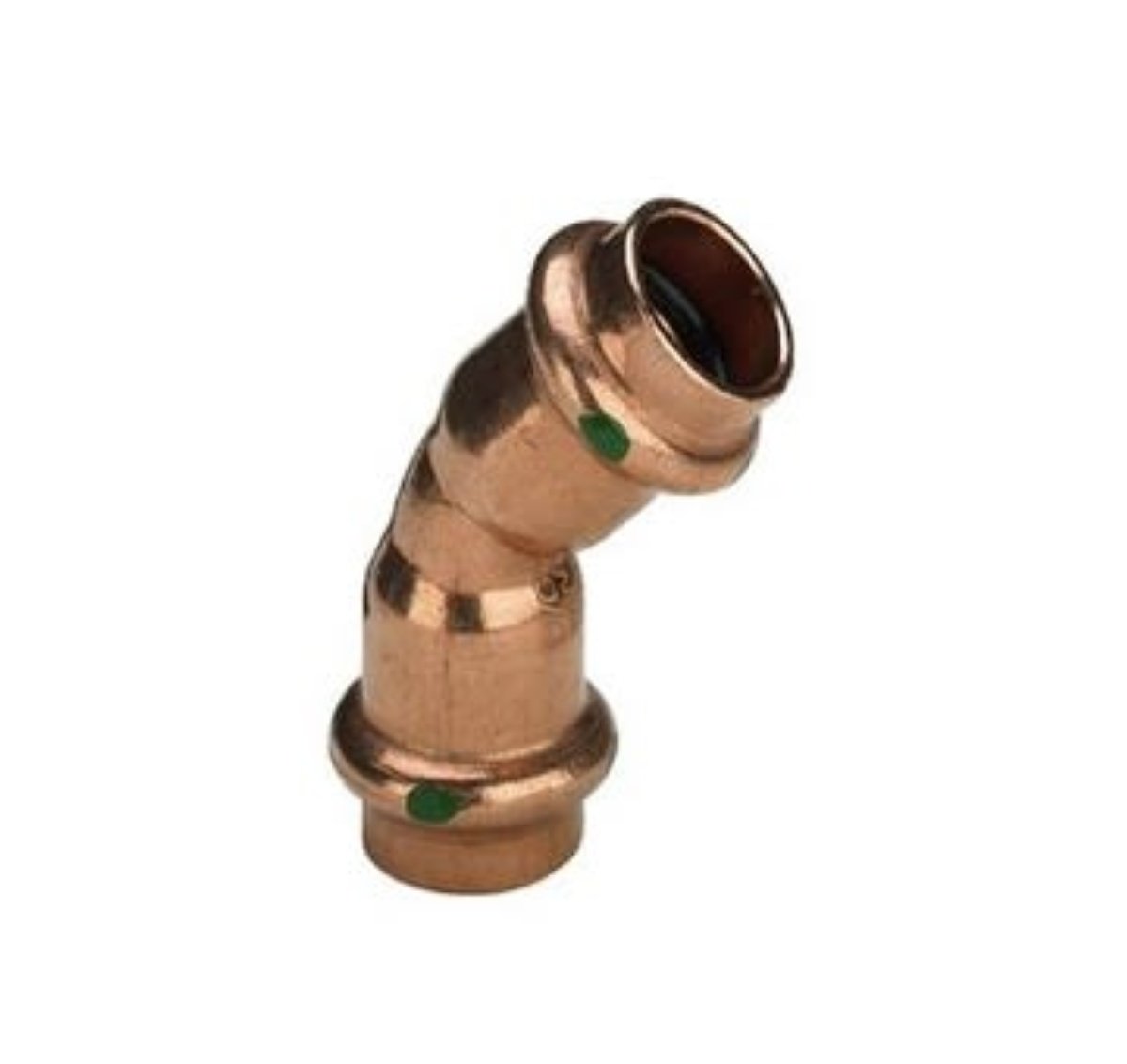

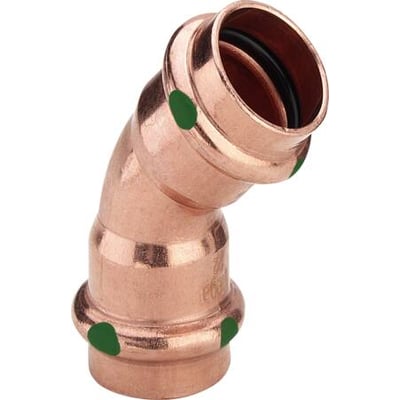

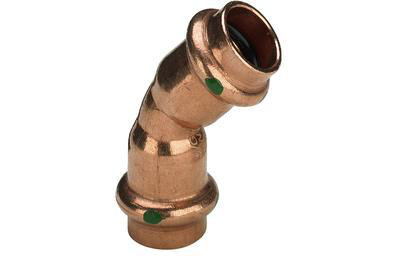

Viega Profipress 45° kobberbøjning med to 28 mm presmuffer, set skråt med åbning og grønne markeringer.Viega Profipress 45° kobberbøjning med to 28 mm presmuffer, set forfra med pakning synlig i den øverste åbning.Viega Profipress 45° kobberbøjning med to 28 mm presmuffer, vist i en mindre skrå vinkel med begge åbninger synlige.
PRISGARANTI
10 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Kobberbøjning med to 28 mm presmuffer, EPDM-pakning og SC-Contur. Til Profipress-systemet og V-bakker. Læs mere…
  • Varenr.:
    045512028
  • EAN nr.:
    4015211292362
  • Typenr.:
    292362
pr. stk. inkl. moms
114,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

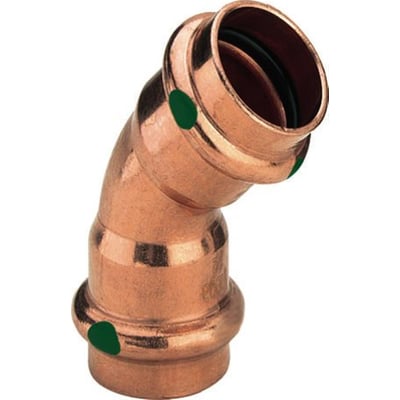

Viega Profipress er en 45° bøjning med to 28 mm presmuffer til kobberrør. Bøjningen er udført i kobberkvaliteten Cu-DHP (CW024A), har V-kontur og leveres med sort EPDM-pakning. Tilslutningerne er ubehandlede.

  • Rørdimension: 28 mm på begge tilslutninger, DN25
  • Samling: presmuffe/muffe
  • Vinkel: 45°
  • Længde: 36 mm; reel arbejdslængde: 12 mm pr. tilslutning
  • Værktøjskontur: V-bakker
  • Zeta-værdi: 0,2
  • Produktnummer: 045512028; typenummer: 292362; EAN: 4015211292362

SC-Contur og mærkning

Presfittings i Profipress-systemet har SC-Contur. Upres­sede fittings bliver synlige ved fyldning af anlægget. SC-Contur er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er registreringsområdet 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Anvendelse og kompatibilitet

Bøjningen indgår i Viega Profipress-systemet til formstabile, synlige og indbyggede fordelings- og stigeledninger. Systemet er egnet til drikkevandsinstallationer efter DIN 1988 og anvendes blandt andet til drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

Profipress-fittings af kobber kan anvendes med hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning; bløde kobberrør skal kalibreres før presning. Kobberrør efter DIN EN 1057 er desuden angivet i forbindelse med systemets godkendelser og anvendelser.

  • Med EPDM-pakning er systemet angivet til stationære sprinkleranlæg med VdS-certifikat G 4980009 for DN20–DN50 sammen med hårde kobberrør R290 efter DIN EN 1057.
  • Med FKM-pakning som tilbehør er systemet angivet til solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsyning og lavtryksdampanlæg.

Profipress-systemets standarddimensioner i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54. XL-dimensionerne omfatter d 64,0 i kobber samt d 76,1, 88,9 og 108,0 i rødgods. Systemet omfatter også presfittings med gevindtilslutning i rødgods i dimensionerne d 12–54 og d 76,1–108,0 samt i kobber ved d 64,0.

Driftsdata og begrænsninger

  • Angivet kontinuerligt temperaturområde for bøjningen: -25 °C til 110 °C.
  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 1,6 MPa (16 bar).
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa (16 bar).
  • EPDM-pakningen er angivet til temperaturer op til 110 °C. Den er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l. Overhold strømningsretningen. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. Ved varmeinstallationer skal VDI 2035 og DIN EN 12828 overholdes. Kontakt Viega Service Center for afstemning af materialer ved andre anvendelsesområder end de angivne.

Godkendelser og systemoplysninger

Profipress-systemet er angivet med DVGW-registreringsnummer DW-8511AP3139. Profipress XL er angivet med DVGW-registreringsnummer DW-8511AT2347. Produktdata angiver desuden KIWA-certificering, VdS-kontrol og UL-undersøgelse.

Viega anbefaler brug af Viega-presværktøj i god stand og regelmæssig kontrol af værktøjet hos autoriserede servicecentre. Aktuelle Z- og indbygningsmål findes i Viegas downloadområde. Tilbehør til Easytop-armaturer findes i produktområdet for afspærringsventiler.

Specifikationer

  • Varenummer:
    045512028
  • EAN nummer:
    4015211292362
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292362
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    28 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    36.0 mm
  • Længde tilslutning 1:
    36.0 mm
  • Længde tilslutning 2:
    36.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN25
  • Nominel diameter tilslutning 1:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    12.0 mm
  • Reel arbejdslængde tilslutning 2:
    12.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    28mm
  • Rørdimension 2:
    28mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • Udvendig rørdiameter tilslutning 1:
    28.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
