Viega Profipress bøjning, 90°, muffe/muffe, 22 mm

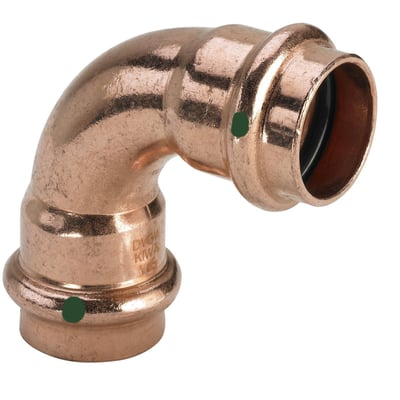

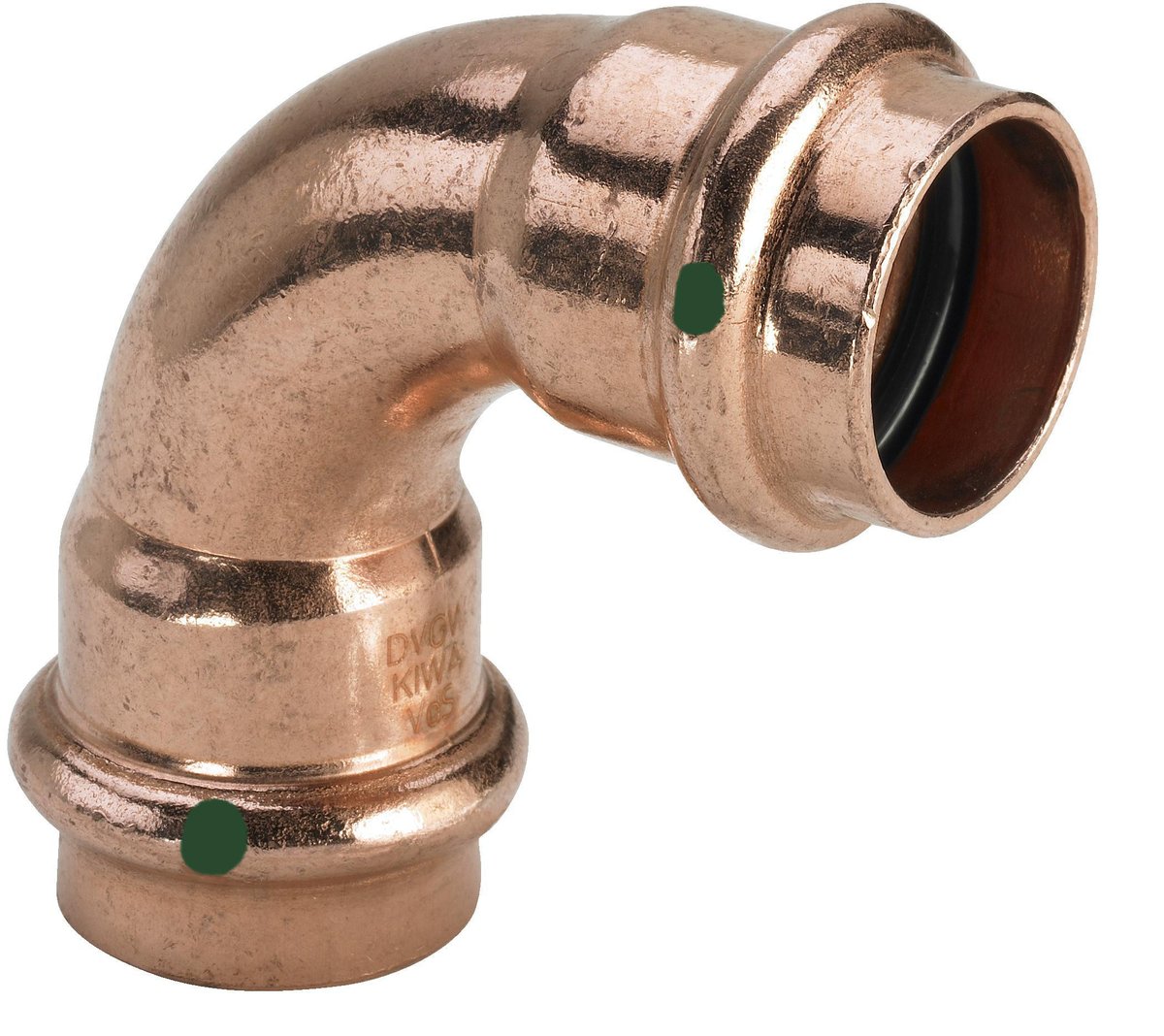

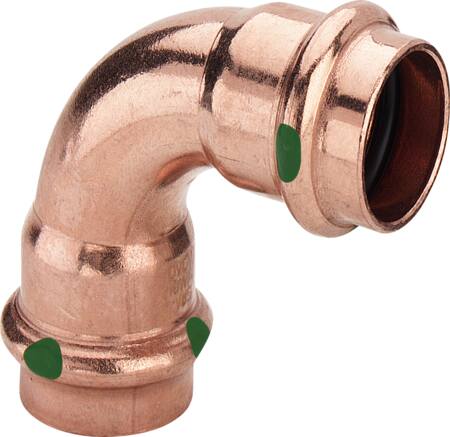

Viega Profipress kobberbøjning på 90° med to 22 mm presmuffer, set skråt med åbning og grønne markeringer.Viega Profipress kobberbøjning på 90° set fra en anden skrå vinkel, med presmuffer og grønne markeringer synlige.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 24/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 24/11
GLS Erhverv49,00 kr.Tirsdag d. 24/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 24/11
Direkte levering149,00 kr.Mandag d. 23/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 23/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Profipress 90° kobberbøjning med to 22 mm presstilslutninger, EPDM-pakning og SC-Contur. DN20, V-profil og arbejdstryk op til 16 bar. Læs mere…
  • Varenr.:
    045502022
  • EAN nr.:
    4015211291518
  • Typenr.:
    291518
pr. stk. inkl. moms
41,50 kr.

Andre købte også

Måske interessant?

Beskrivelse

Viega Profipress bøjning i kobber med 90° vinkel og presstilslutning i begge ender. Bøjningen har 22 mm tilslutninger, DN20, EPDM-pakning og SC-Contur. Den er beregnet til Profipress-systemet og presning med V-profilbakker.

Tekniske specifikationer

  • Type: bøjning, 90°, muffe/muffe.
  • Tilslutninger: 2 presstilslutninger til 22 mm rør, DN20.
  • Materiale: kobber med ubehandlede tilslutninger.
  • Tætningsmateriale: sort EPDM, ethylen-propylen-dien-kautsjuk.
  • Kontur: V-profil; tilslutningerne har SC-Contur.
  • Længde: angivet til 49,0 mm. Tilslutningslængden er angivet til 49,4 mm, og den reelle arbejdslængde er 26,4 mm ved hver tilslutning.
  • Zeta-værdi: 0,4. Bøjningen er ikke excentrisk.
  • Temperaturområde for kontinuerlig drift: -25 °C til 110 °C. EPDM-pakningen er angivet til brug op til 110 °C.
  • Arbejdstryk: op til 16 bar. Data angiver 16 bar ved 20 °C og ved maksimal medietemperatur.

SC-Contur og mærkning

SC-Contur gør upressede samlinger synligt utætte, når anlægget fyldes eller tæthedsprøves. Funktionen er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved vandbaseret tæthedsprøvning registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Anvendelsesområder

Profipress-systemet anvendes blandt andet til drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri. Systemet er beregnet til formstabile overflademonterede installationer og indbygningsinstallationer af fordelings- og stigeledninger. Fittingsystemet er egnet til kobberrør efter DIN EN 1057; det kan anvendes med hårde og bløde kobberrør. Der kræves ikke støttebøsning, mens bløde kobberrør skal kalibreres før presning.

  • Drikkevandsinstallationer: maksimalt 85 °C og 1,6 MPa (16 bar). Systemet er angivet til drikkevandsinstallationer efter DIN 1988.
  • Varmeinstallationer: maksimalt 110 °C og 1,6 MPa (16 bar). VDI 2035 og DIN EN 12828 gælder for varmeinstallationer.
  • Stationære sprinkleranlæg: med EPDM-pakning og VdS-certifikat G 4980009 for DN20–DN50 sammen med hårde kobberrør efter DIN EN 1057 R290.
  • Solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsyning og lavtryksdamp kan anvendes med FKM-pakning som tilbehør.

Materiale- og systemforhold

EPDM-pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin. Kobberrør og -fittings til drikkevand er angivet til brug ved pH 7,4 eller ved et samlet indhold af organisk kulstof på højst 1,5 mg/l, når pH-værdien ligger mellem 7,0 og 7,4. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.

Profipress-seriens standardstørrelser i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelsen d 64,0 mm er af kobber, mens XL-størrelserne d 76,1, 88,9 og 108,0 mm er af rødgods. Serien omfatter desuden presfittings med gevindtilslutning af rødgods i d 12–54 mm og d 76,1–108,0 mm samt gevindtilslutning af kobber i d 64,0 mm. Disse dimensioner og varianter gælder Profipress-systemet og beskriver ikke bøjningens tilslutningsmål.

Godkendelser

Profipress-systemet er godkendt efter DVGW-arbejdsseddel W 534 og følger DVGW-arbejdsseddel W 392 for kobberrør. DVGW-registreringsnummeret for Profipress er DW-8511AP3139; for Profipress XL er det DW-8511AT2347. Denne bøjning er angivet som KIWA-certificeret, VdS-kontrolleret og UL-undersøgt.

Tilbehør til brug sammen med Easytop-armaturer findes i produktområdet for afspærringsventiler.

Specifikationer

  • Varenummer:
    045502022
  • EAN nummer:
    4015211291518
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    291518
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    49.0 mm
  • Længde tilslutning 1:
    49.4 mm
  • Længde tilslutning 2:
    49.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Ja
  • Reel arbejdslængde tilslutning 1:
    26.4 mm
  • Reel arbejdslængde tilslutning 2:
    26.4 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
