Viega Profipress bøjning, 22 mm, 45°, muffe/muffe

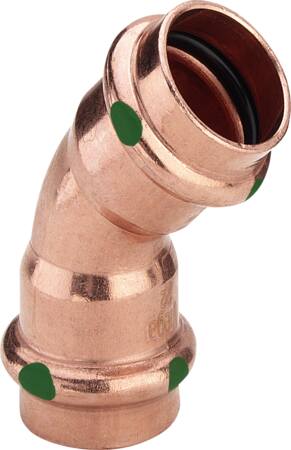

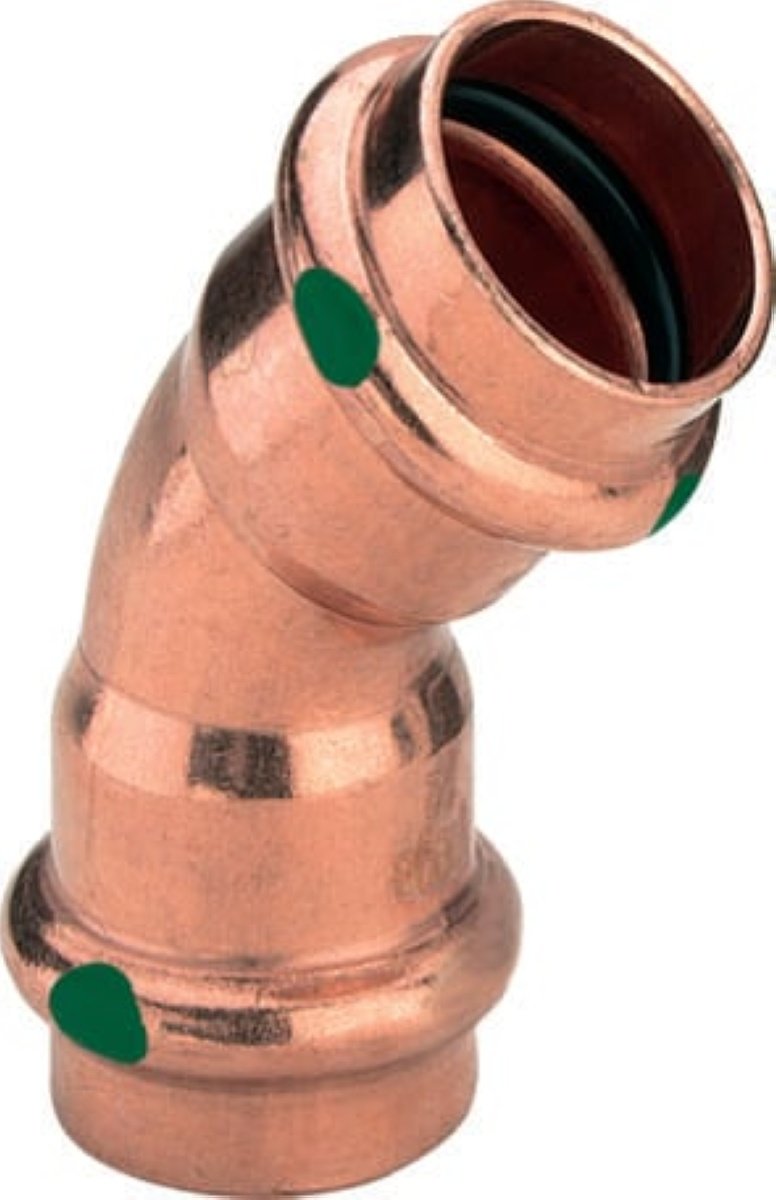

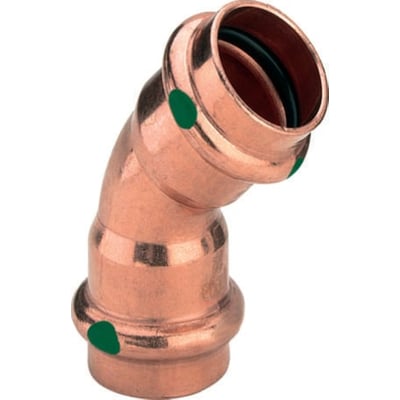

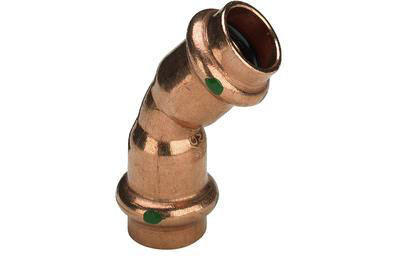

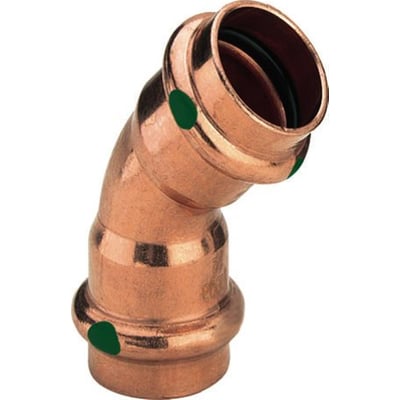

Viega Profipress kobberbøjning på 45° med to 22 mm presmuffer, set skråt med åbningen tydeligt synlig.Viega Profipress kobberbøjning på 45° med to 22 mm presmuffer, vist i sin fulde form med grønne markeringer.Viega Profipress kobberbøjning på 45° med to 22 mm presmuffer, set på afstand fra en skrå vinkel.
PRISGARANTI
800+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Profipress-bøjning i kobber med to 22 mm presmuffer, 45° vinkel, V-kontur og EPDM-pakninger. Læs mere…
  • Varenr.:
    045512022
  • EAN nr.:
    4015211292355
  • Typenr.:
    292355
pr. stk. inkl. moms
35,75 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning med 45° vinkel og to 22 mm presmuffetilslutninger. Fittingen er fremstillet af kobber, har V-kontur og er beregnet til kobberrør i Viegas Profipress-system.

  • Materiale: kobber, kvalitet Cu-DHP (CW024A)
  • Dimension: 22 mm ved begge tilslutninger, nominel diameter DN20
  • Tilslutning: pres/pres, muffe/muffe
  • Vinkel: 45°
  • Pakninger: sorte EPDM-pakninger
  • Overflade: ubehandlet; fittingens angivne farve er bronze
  • Længde ved hver tilslutning: 34 mm; reel arbejdslængde: 23 mm
  • Zeta-værdi: 0,3
  • Ingen aftapning, udlufter, stopbuffer eller termisk isolering

SC-Contur

Fittingen har Viega SC-Contur, som gør upressede fittings synligt utætte ved fyldning af anlægget. SC-Contur er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Anvendelsesområder

Profipress-systemet er egnet til formstabile overflademonterede og indbyggede fordelings- og stigeledninger i Viegas samlede system. Anvendelsesområderne omfatter drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

Med den fabriksmonterede EPDM-pakning er systemet angivet til stationære sprinkleranlæg med VdS-certifikat G 4980009 for størrelserne DN20–DN50 sammen med hårde kobberrør efter DIN EN 1057 R290. Solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg er angivet med FKM-pakning som tilbehør. Ved andre anvendelser end de beskrevne skal materialevalget afstemmes med Viega Service Center.

Driftsdata og materialebegrænsninger

  • Produktets angivne kontinuerlige middeltemperaturområde: −25 til 105 °C
  • Maksimal kontinuerlig middeltemperatur angivet for systemet: 110 °C
  • Maksimalt driftstryk ved 20 °C: 16 bar
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar
  • Drikkevandsinstallationer: maksimalt 85 °C og 1,6 MPa
  • Varmeinstallationer: maksimalt 110 °C og 1,6 MPa
  • EPDM-pakningen er angivet til temperaturer op til 110 °C

EPDM-pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin. Kobberrør og -fittings må kun anvendes til drikkevand ved pH 7,4 eller ved en samlet mængde organisk kulstof på højst TOCmax 1,5 mg/l, når pH-værdien er 7,0–7,4. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. For varmeinstallationer gælder VDI 2035 og DIN EN 12828.

Rørkompatibilitet og systemdata

Profipress-systemet anvendes med kobberrør efter DIN EN 1057 og DVGW-arbejdsseddel W 392. Presfittingsystemet er godkendt efter DVGW-arbejdsseddel W 534 og egnet til drikkevandsinstallationer efter DIN 1988. Profipress kan anvendes med hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning; bløde kobberrør skal kalibreres før presning.

Systemets standarddimensioner i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionen d 64,0 mm er i kobber, mens XL-dimensionerne d 76,1, 88,9 og 108,0 mm er i rødgods. Presfittings med gevindtilslutning findes i rødgods i dimensionerne d 12–54 og 76,1–108,0 mm samt i kobber i d 64,0 mm.

Godkendelser

  • DVGW-registreringsnummer for Profipress: DW-8511AP3139
  • DVGW-registreringsnummer for Profipress XL: DW-8511AT2347
  • KIWA-certificeret
  • VdS-kontrolleret

Specifikationer

  • Varenummer:
    045512022
  • EAN nummer:
    4015211292355
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292355
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    True
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    34.0 mm
  • Længde tilslutning 2:
    34.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    23.0 mm
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Samling:
    Muffe
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Type:
    Bøjning
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    True
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.3
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
