Viega Profipress overbøjning, 22 mm, 90°, kobber

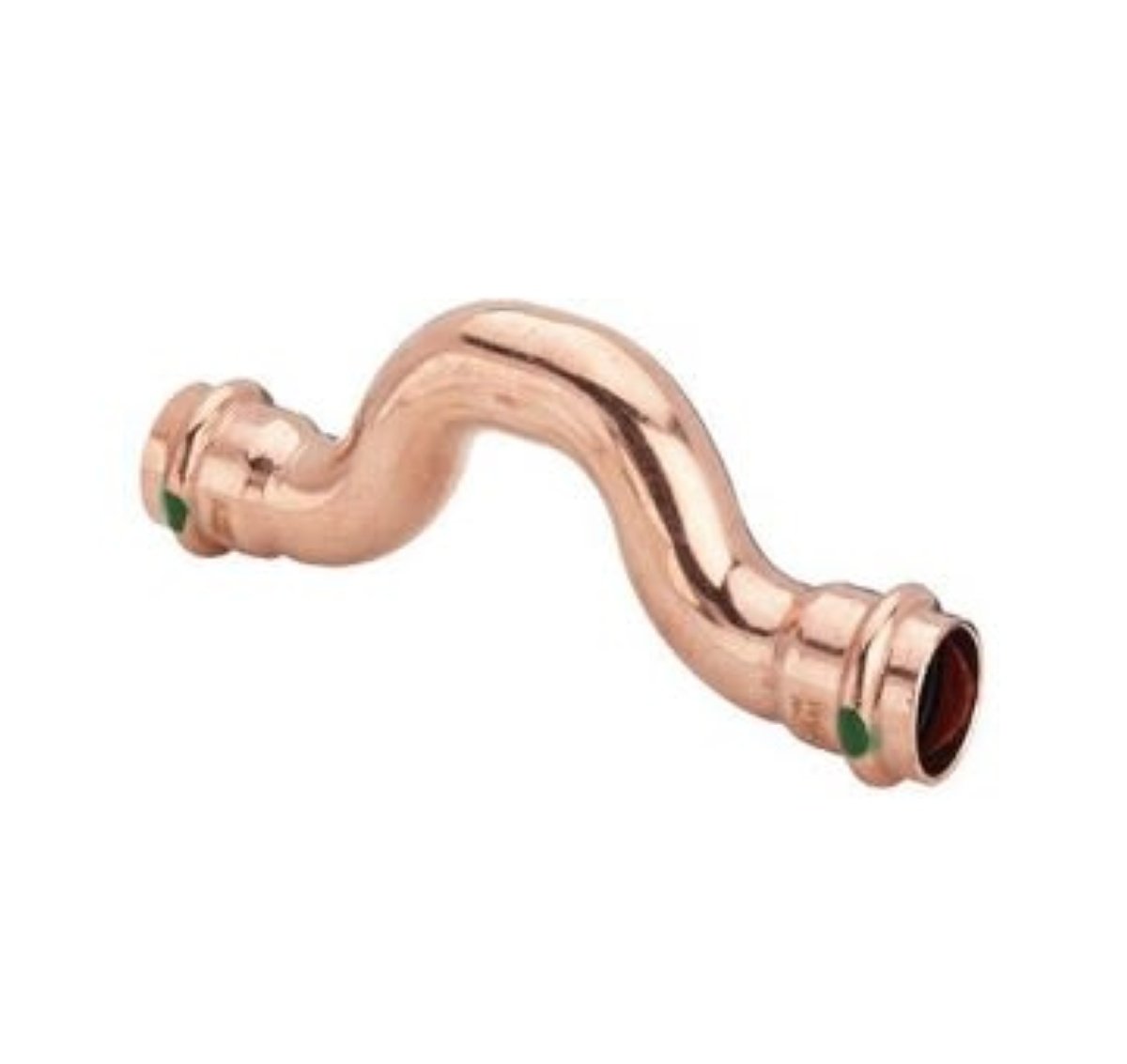

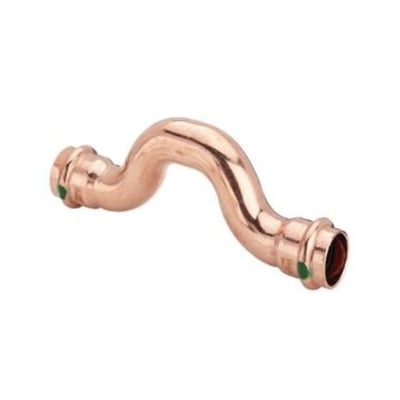

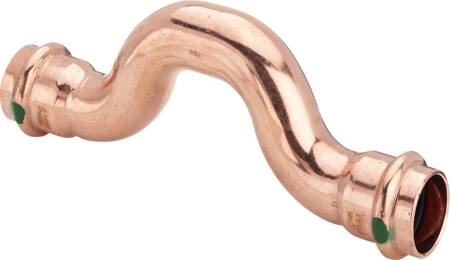

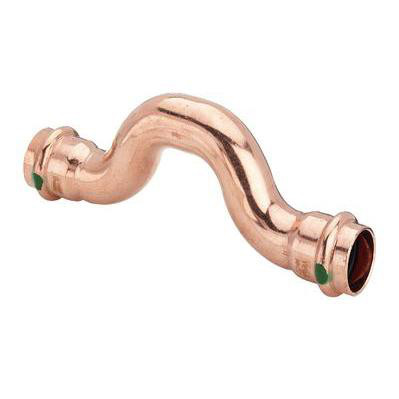

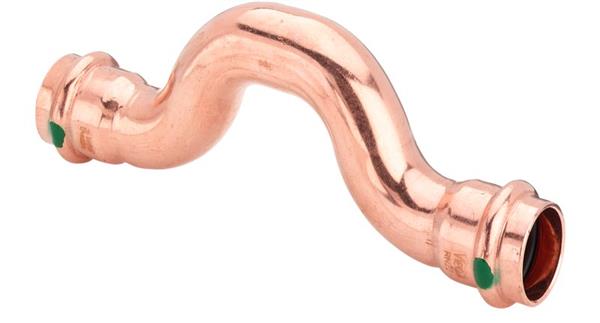

Viega Profipress overbøjning i kobber med to 22 mm presmuffer og 90° bøjning, set skråt forfra.Viega Profipress overbøjning i kobber med 22 mm presmuffer, vist tættere på med bøjningen set fra siden.Viega Profipress overbøjning i kobber med to 22 mm presmuffer, set skråt fra en lavere vinkel.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
Viega Profipress overbøjning i kobber med to 22 mm presmuffer, 90° bøjning, V-kontur og EPDM-pakninger. Samlet længde: 161 mm. Læs mere…
  • Varenr.:
    045516022
  • EAN nr.:
    4015211352158
  • Typenr.:
    352158
pr. stk. inkl. moms
195,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress overbøjning er en 90° fitting med muffe/pres på begge sider til kobberrør. Begge tilslutninger har en udvendig diameter på 22 mm og nominel diameter DN20. Fittingen har V-kontur og EPDM-pakninger.

  • Materiale: kobber
  • Overflade: ubehandlet; fittingens hovedfarve er angivet som bronze
  • Samlet længde: 161 mm
  • Længde ved hver tilslutning: 80,5 mm
  • Reel arbejdslængde ved hver tilslutning: 115 mm
  • Udformning: split, ikke reducerende og ikke excentrisk
  • To presstilslutninger; V-bakker
  • Uden aftapning, udlufter, stopbuffer og termisk isolering

SC-Contur og pakning

Fittingen har SC-Contur og er mærket med en grøn prik ved prestilslutningen. SC-Contur gør upressede fittings synligt utætte, når anlægget fyldes. Funktionen er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa–0,3 MPa.

Pakningen er sort EPDM (ethylen-propylen-dien-kautsjuk). Den er angivet til temperaturer op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin. FKM-pakning fås som tilbehør til særlige anvendelser.

Anvendelse og systemkompatibilitet

Profipress-systemet består af presfittings af kobber og rødgods og anvendes med kobberrør efter DIN EN 1057. Systembeskrivelsen angiver også DVGW-arbejdsseddel W 392 for kobberrør. Fittings kan anvendes med hårde og bløde kobberrør. Systemet er beregnet til formstabile overflademonterede installationer og indbygningsinstallationer af fordelings- og stigeledninger.

  • Drikkevandsinstallationer efter DIN 1988
  • Opvarmning og radiatortilslutning
  • Regnvand
  • Trykluft og inerte gasser
  • Kølevandsledninger
  • Industri og anlægsbyggeri
  • Specialanvendelser

Systembeskrivelsen angiver stationære sprinkleranlæg med EPDM-pakning og VdS-certifikat G 4980009 for størrelserne DN20–DN50 ved brug sammen med hårde kobberrør efter DIN EN 1057 R290. FKM-pakning som tilbehør er angivet til solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg. Andre anvendelser kræver afstemning af materialerne med Viega Service Center.

Driftsdata og anvendelsesbegrænsninger

For drikkevandsinstallationer er systemets maksimale driftstemperatur angivet til 85 °C og maksimale driftstryk til 1,6 MPa (16 bar). For varmeinstallationer er de angivne grænser 110 °C og 1,6 MPa (16 bar). Produktdata angiver et kontinuerligt middeltemperaturområde på -25 til 105 °C samt en maksimal kontinuerlig middeltemperatur på 110 °C. Maksimalt arbejdstryk ved 20 °C er 16 bar; maksimalt driftstryk ved maksimal medietemperatur er ligeledes angivet til 16 bar.

Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l. For varmeanlæg er VDI 2035 og DIN EN 12828 angivet som relevante standarder. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.

Godkendelser og systemstørrelser

Profipress er angivet med DVGW-registreringsnummer DW-8511AP3139. KIWA-certificering er angivet for produktet. Systembeskrivelsen angiver, at Profipress opfylder DVGW-arbejdsseddel W 534.

Profipress-standardstørrelserne i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54. Profipress XL-størrelsen d 64,0 er angivet i kobber, mens d 76,1, 88,9 og 108,0 er angivet i rødgods. Systemets presfittings med gevindtilslutning er angivet i rødgods for d 12–54 og d 76,1–108,0 samt i kobber for d 64,0. Profipress XL er angivet med DVGW-registreringsnummer DW-8511AT2347.

Vareoplysninger

  • Serie: Profipress
  • Varenummer: 045516022
  • Typenummer: 352158
  • EAN: 4015211352158
  • Oprindelsesland: Tyskland

Specifikationer

  • Varenummer:
    045516022
  • EAN nummer:
    4015211352158
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    352158
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Split
  • Gastilladelse QA:
    False
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    True
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde:
    161.0 mm
  • Længde tilslutning 1:
    80.5 mm
  • Længde tilslutning 2:
    80.5 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    115.0 mm
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
