Viega Profipress overbøjning, 22 mm, kobber

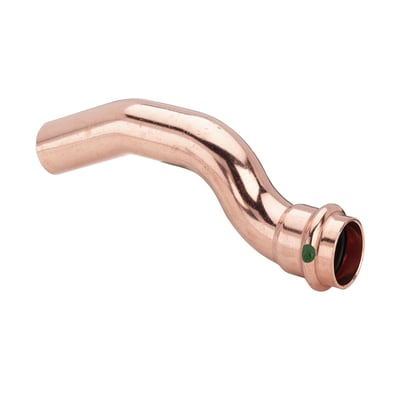

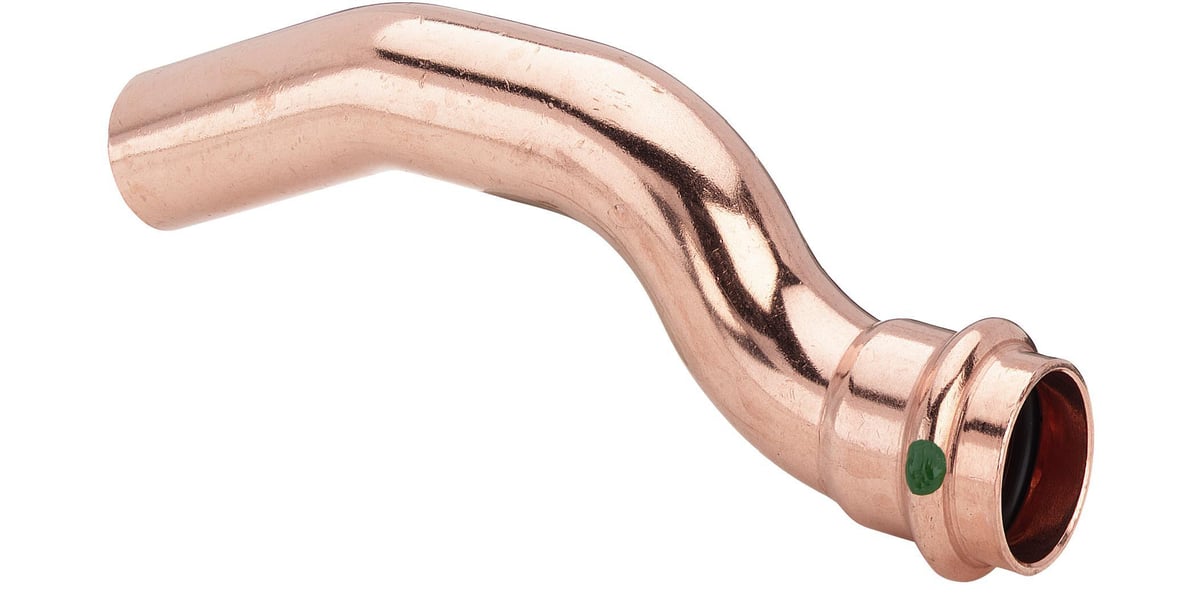

Viega Profipress overbøjning i kobber til 22 mm rør, set skråt med presmuffe og grøn markering.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress overbøjning i kobber til 22 mm rør med pres- og indstikstilslutning, EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045519022
  • EAN nr.:
    4015211322328
  • Typenr.:
    322328
pr. stk. inkl. moms
129,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress overbøjning er en kobberfitting til 22 mm rør. Den har en presstilslutning og en indstiksende samt EPDM-pakning. Fittingen er en del af Viega Profipress-systemet og har SC-Contur, som gør upressede fittings synligt utætte ved tæthedsprøvning.

  • Materiale: kobber
  • Rørdiameter: 22 mm ved begge tilslutninger, DN20
  • Tilslutninger: pres system og indstik
  • Presskontur: V; SC-kontur ved tilslutningerne
  • Én presmuffe
  • Pakning: sort EPDM
  • Længde: 141 mm
  • Arbejdslængde: 117,9 mm ved tilslutning 1 og 23 mm ved tilslutning 2
  • Overfladebehandling: ubehandlet

Anvendelse og kompatibilitet

Profipress-fittings kan anvendes med hårde og bløde kobberrør fremstillet efter EN 1057. Der kræves ikke støttebøsning til disse rør; bløde kobberrør skal kalibreres inden presning. Systemets anvendelsesområder omfatter drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

Med en FKM-pakning som tilbehør kan Profipress-systemet også anvendes til solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg. EPDM-pakningen tåler op til 110 °C, men er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Driftsdata og standarder

  • Kontinuerlig temperatur: -25 °C til 110 °C
  • Maks. arbejdstryk: 16 bar (1,6 MPa)
  • Drikkevandsinstallationer: maks. 85 °C og 1,6 MPa
  • Varmeinstallationer: maks. 110 °C og 1,6 MPa
  • Profipress-systemet er godkendt efter DVGW-arbejdsseddel W 534. DVGW-registreringsnummer for Profipress: DW-8511AP3139
  • DVGW-registreringsnummer for Profipress XL: DW-8511AT2347
  • SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14
  • Fittingen er KIWA-certificeret

Ved vandbaseret tæthedsprøvning kan SC-Contur registrere upressede fittings ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er trykområdet 22 hPa–0,3 MPa. Profipress-systemet er beregnet til drikkevandsinstallationer efter DIN 1988 og kobberrør efter DIN EN 1057; systemets rør er desuden omfattet af DVGW-arbejdsseddel W 392.

Bemærkninger om anvendelse

Kobberrør og -fittings til drikkevand må kun anvendes, når vandets pH-værdi er 7,4, eller når det samlede indhold af organisk kulstof (TOC) højst er 1,5 mg/l ved pH-værdier fra 7,0 til 7,4. Kobberkomponenter er ikke kompatible med galvaniserede jernbaserede materialer. Ved varmeinstallationer gælder VDI 2035 og DIN EN 12828.

Dimensioner i Profipress-systemet

Profipress-systemets standarddimensioner i kobber er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0 mm i kobber samt 76,1, 88,9 og 108,0 mm i rødgods. Systemet omfatter gevindtilslutninger i rødgods til dimensionerne 12–54 mm og 76,1–108,0 mm samt gevindtilslutning i kobber til 64,0 mm.

Specifikationer

  • Varenummer:
    045519022
  • EAN nummer:
    4015211322328
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    322328
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Bøjningsradius:
    0.0 mm
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Split
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    141.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    0.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    117.9 mm
  • Reel arbejdslængde tilslutning 2:
    23.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Nej
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
