Harmony RXG stikbensrelæ RXG12BDPV, 24 V DC, 1 C/O, med sokkel, LED og testknap

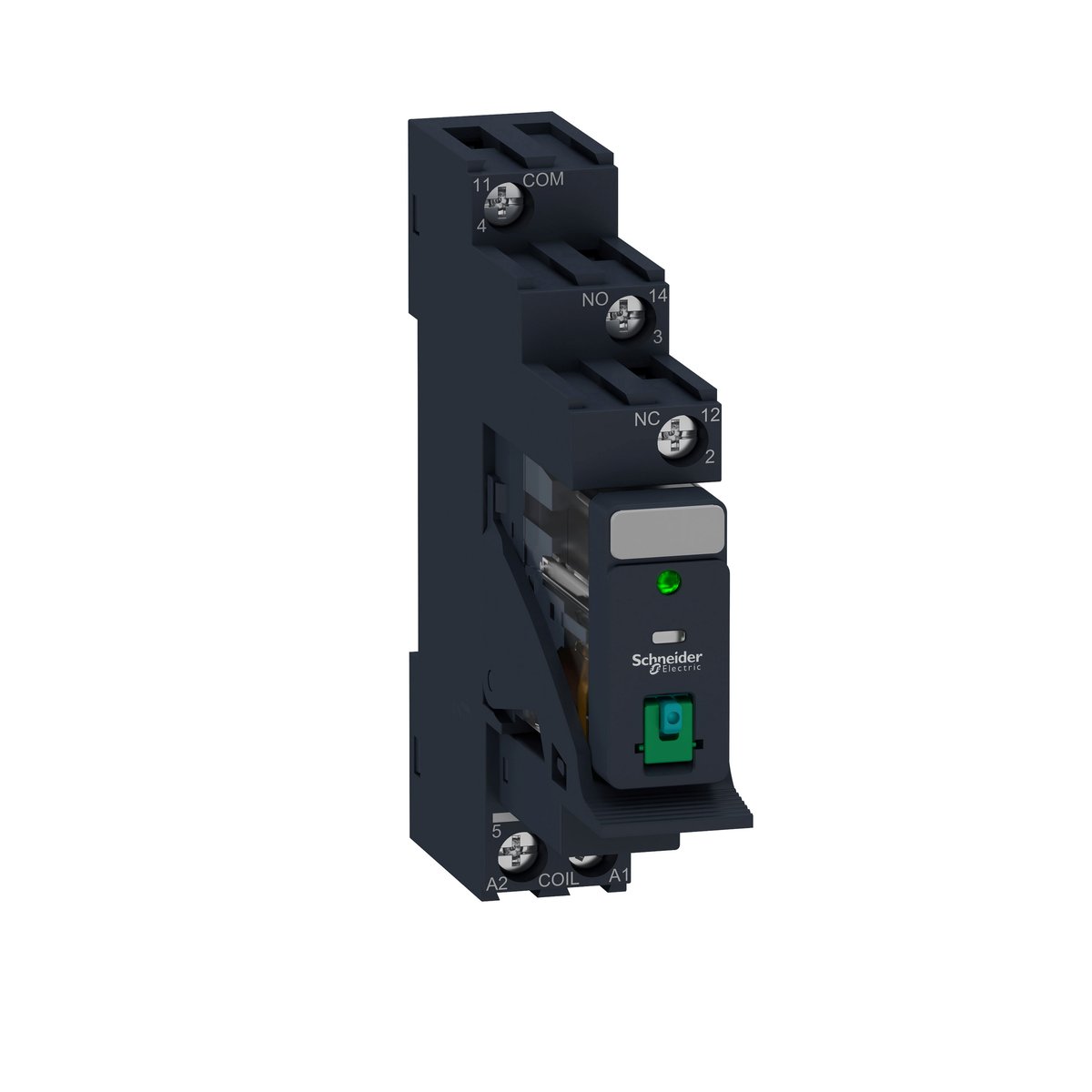

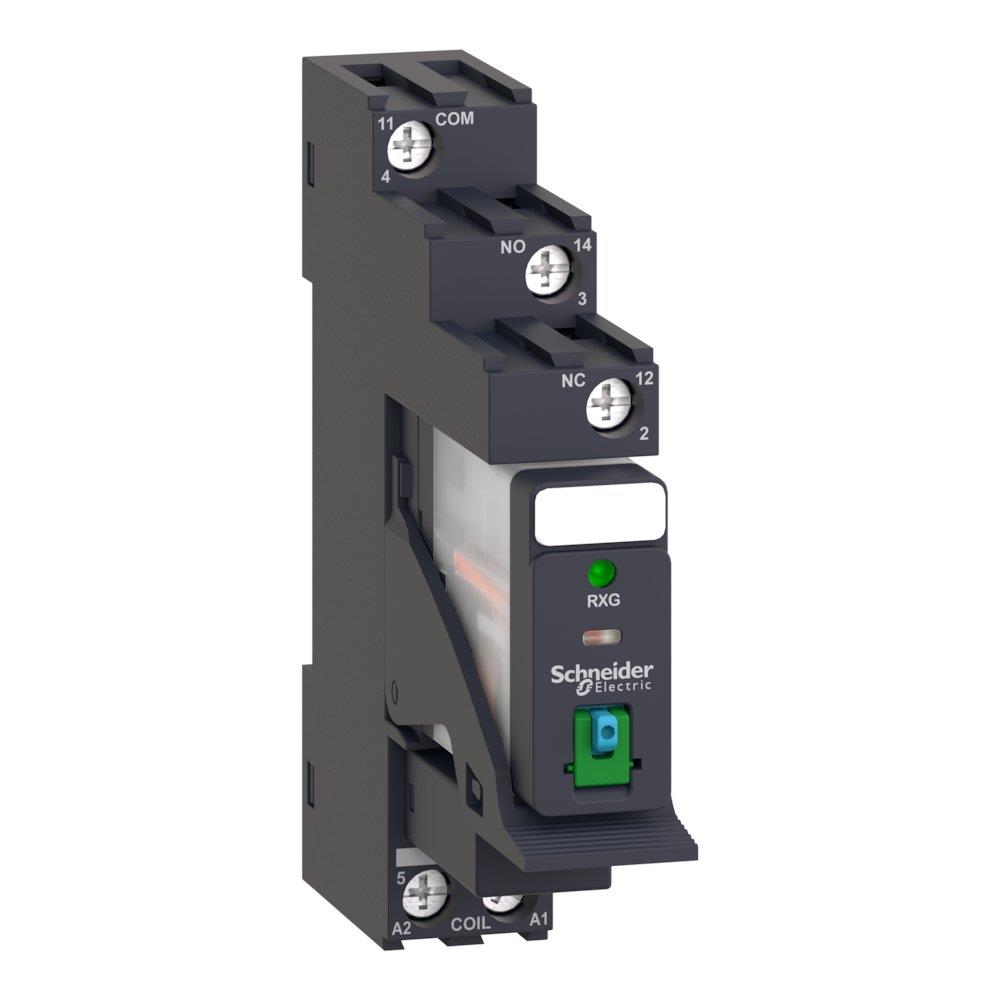

Schneider Electric Harmony RXG12BDPV stikbensrelæ med sokkel, 24 V DC, grøn LED og blå testknap, set skråt forfra.Schneider Electric Harmony RXG12BDPV stikbensrelæ med sokkel set skråt fra den anden side med synlige terminaler og testknap.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet Harmony RXG stikbensrelæ med RGZE1S35M-sokkel, 24 V DC, 1 C/O, LED, testknap og spærrediode. Læs mere…
  • Varenr.:
    7522605533
  • EAN nr.:
    3606489562809
  • Typenr.:
    RXG12BDPV
pr. stk. inkl. moms
114,00 kr.

Måske interessant?

Beskrivelse

Stikbensrelæ med sokkel

Harmony RXG12BDPV er et komplet stikbensrelæ monteret i en RGZE1S35M-relæsokkel med holdebøjle, som fastholder relæet i soklen, også under vibrerende forhold. Relæet har 1 C/O AgSn-kontakt, indbygget LED og testknap. Det anvendes med RGZ-relæsokler.

RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, der er kompatible med andre mærker i branchen. Serien omfatter relæer med enten 1 C/O på 10 A eller 2 C/O-kontakter på 5 A, og varianter med eller uden testknap og LED.

Funktioner og tilslutning

  • Forsyning: 24 V DC. Spolespændingen er angivet som 0–24 V DC.
  • Relæet har en spærrediode i soklen til ensretning af DC-spændingen. Dioden har en grøn LED, der viser, når relæet har forsyning.
  • Testknappen kan aktiveres momentant med den blå knap. Den grønne del kan vippes op for at tvangskoble relæet.
  • En mekanisk indikator over testknappen viser med orange markering, om relæet er trukket. En grøn LED på fronten viser, om der er forsyning til relæet.
  • Relæet har en påbygget mærkeplade til opmærkning.
  • Relæsoklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Der kan monteres et beskyttelsesmodul med diode, varistor eller RC-led direkte i soklen.
  • RSZL300-opmærkningsplader kan trykkes ned på soklen. Tilbehørssløjfeskinnen RGZS08 kan forbinde spolespændingen på op til 8 relæer.

Tekniske oplysninger

  • Kontakt: 1 skiftekontakt (1 C/O), AgSn.
  • Produktbeskrivelsen angiver kontakt og nominel strøm på 10 A. Mærkstrømsattributten angiver 5 A.
  • Mindste indkoblingsstrøm på kontaktsættet: 100 mA.
  • Egetforbrug: 0,53 W.
  • Angivet levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.
  • Mål i produktattributterne: bredde 15 mm, dybde 72 mm og højde 79 mm. Seriebeskrivelsen angiver en bredde på 16 mm.
  • Kapslingsklasse: IP20.
  • Elektrisk tilslutning: stikforbindelse. Aftagelige klemmer: ja.
  • Omskiftningskarakteristik: monostabil. Drevpolarisering: upolariseret. Tvangsførte kontakter: nej.
  • Relæteknologi: RT I i henhold til IEC 61810-7.

Godkendelser og certifikater

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marineapplikationer.

Specifikationer

  • Varenummer:
    7522605533
  • EAN nummer:
    3606489562809
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG12BDPV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    1.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    15.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    79.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Ja
  • Kontakttype:
    Andet
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    10.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Relæ teknologi i henhold til IEC 61810-7:
    RT I
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding DC:
    0 - 24 V
  • Producent/forhandler:
    Schneider Electric
