Harmony RXG22BDPV stikbensrelæ med sokkel, LED og testknap, 2 C/O, 5 A, 24 VDC

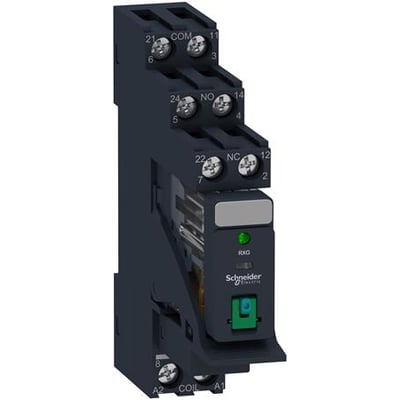

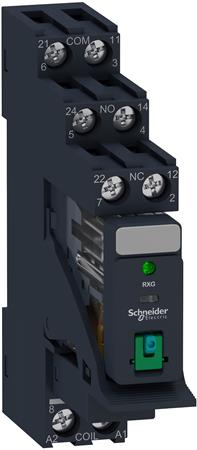

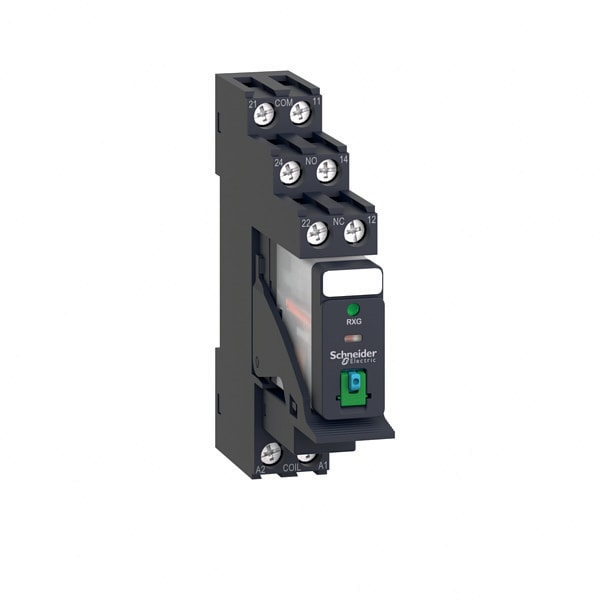

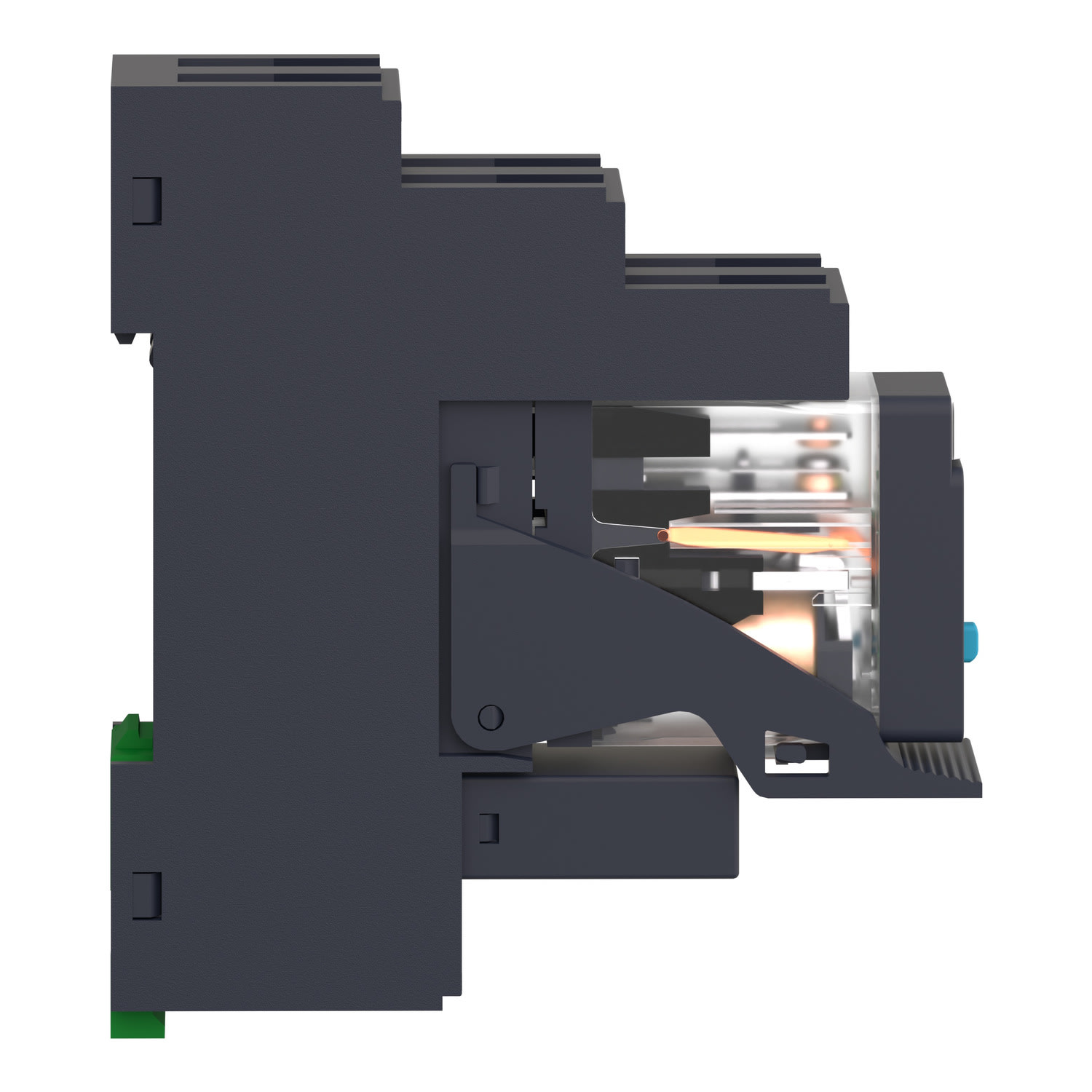

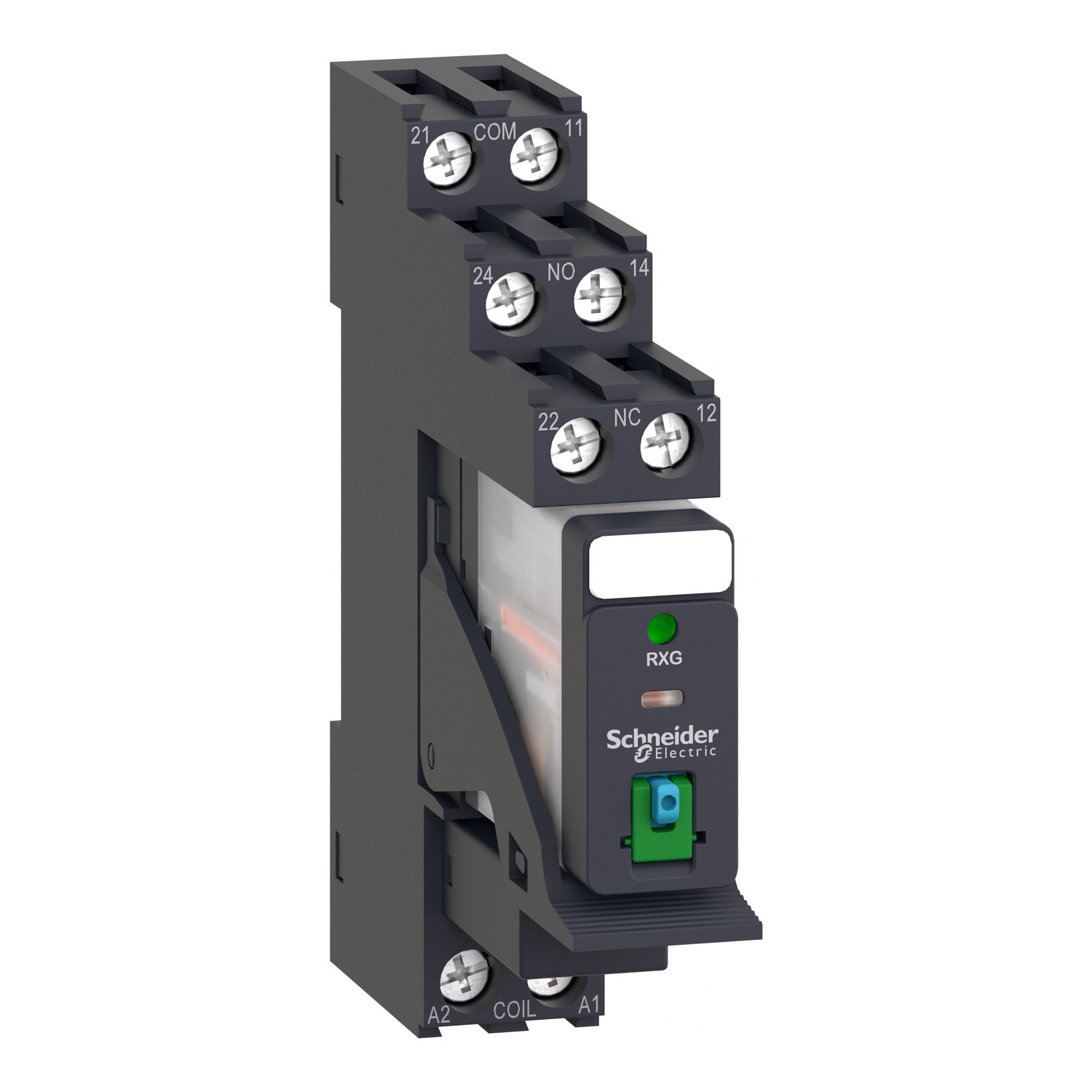

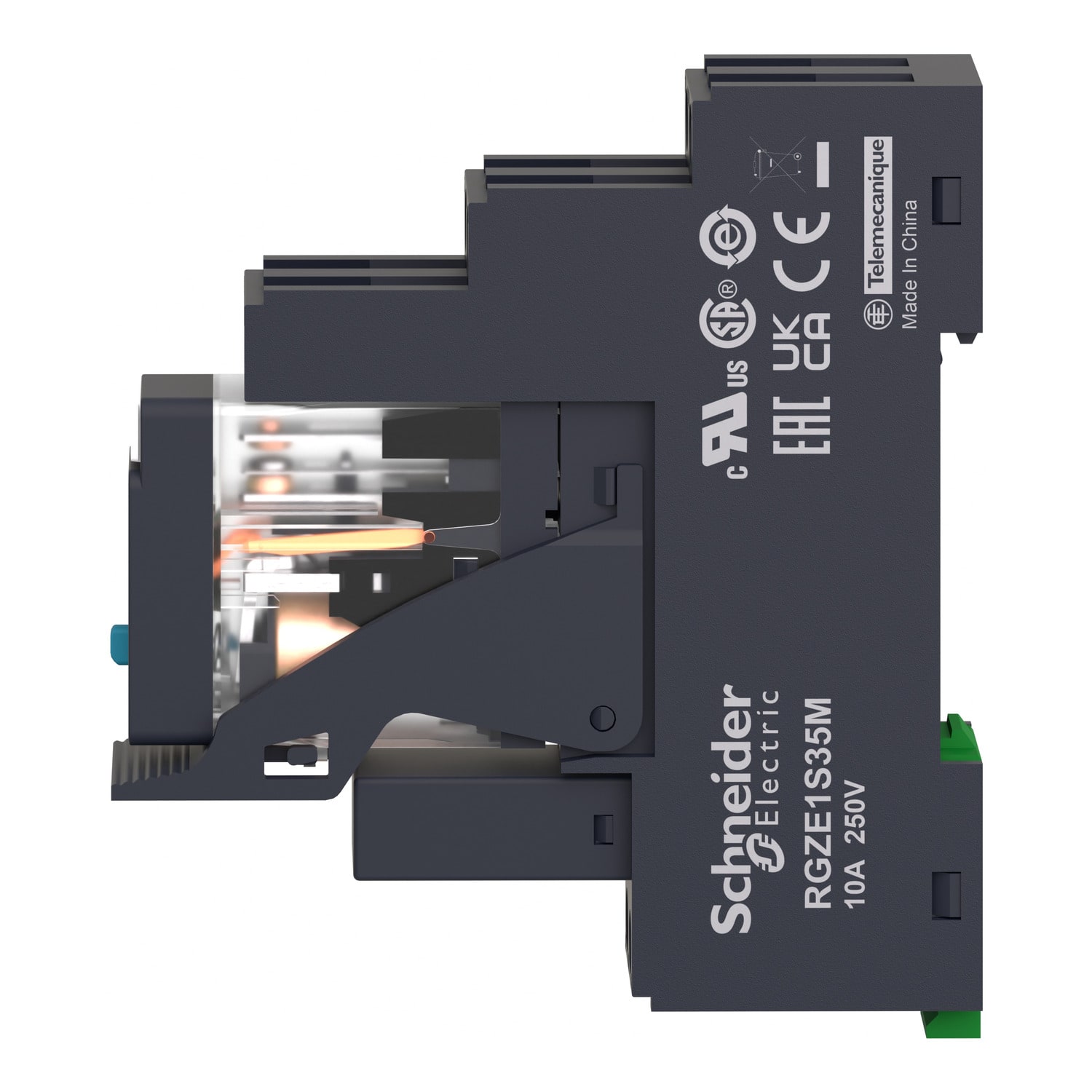

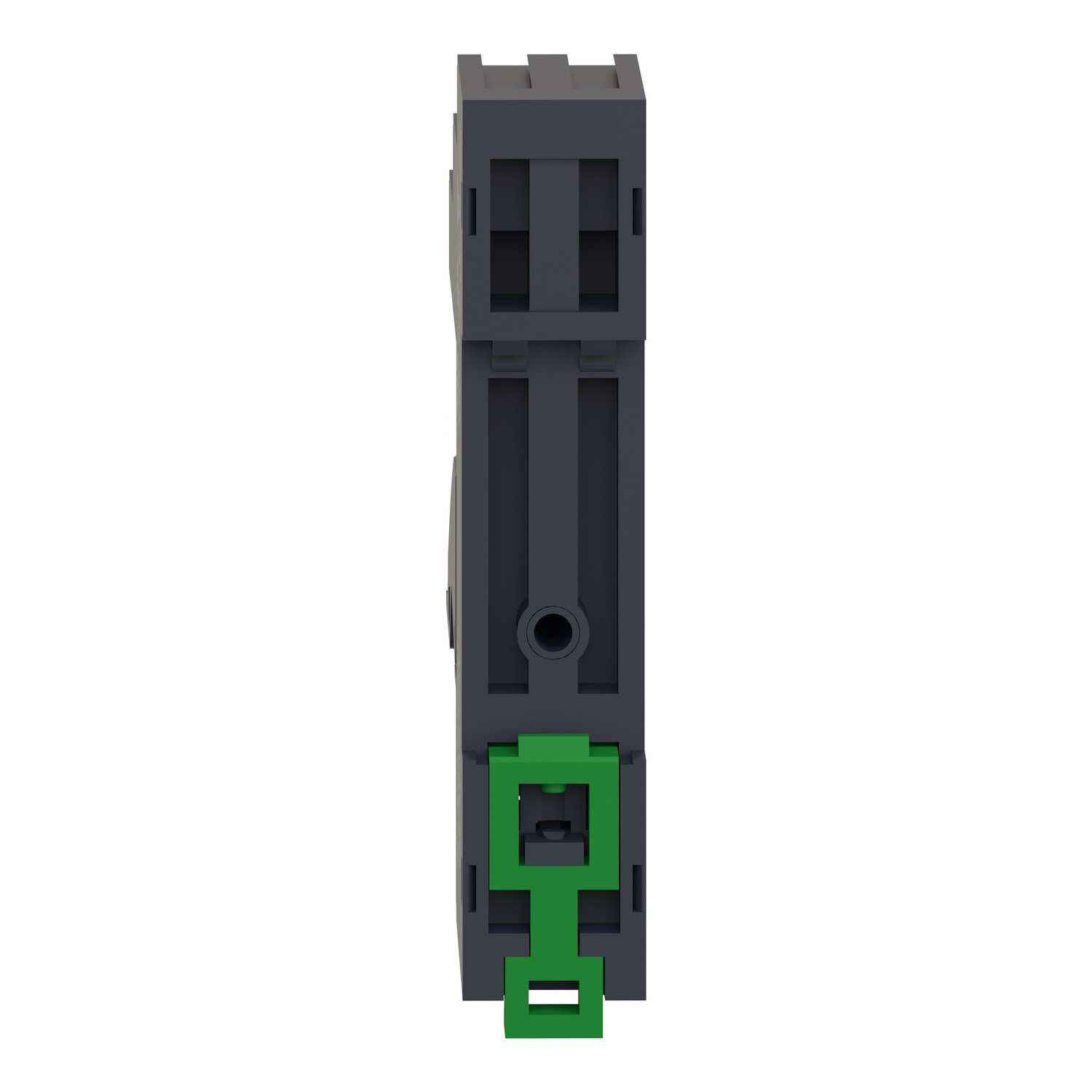

Schneider Electric Harmony RXG22BDPV stikbensrelæ med sokkel set fra enden, med grøn holdebøjle.Schneider Electric Harmony RXG22BDPV stikbensrelæ med sokkel set fra siden, hvor relæets gennemsigtige hus og testknap ses.Schneider Electric Harmony RXG22BDPV stikbensrelæ med sokkel set fra den modsatte side, med synlige produktmærkninger.Schneider Electric Harmony RXG22BDPV stikbensrelæ med sokkel set skråt forfra med grøn LED, testknap og skrueterminaler.Schneider Electric Harmony RXG22BDPV stikbensrelæ med sokkel set forfra, med terminalnumre, grøn LED og testknap.
PRISGARANTI
400+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Komplet stikbensrelæ med RGZE1S48M-sokkel, 2 C/O-kontakter på 5 A, LED-indikering og testknap. Forsyning: 24 VDC. Læs mere…
  • Varenr.:
    7522605614
  • EAN nr.:
    3606489562885
  • Typenr.:
    RXG22BDPV
pr. stk. inkl. moms
152,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Harmony RXG22BDPV er et komplet stikbensrelæ monteret i en RGZE1S48M-relæsokkel. En holdebøjle fastholder relæet i soklen, også ved vibrationer. Soklen har en spærrediode, der ensretter DC-spændingen, og en indbygget LED, der viser, når relæet får forsyning.

Harmony RXG-serien har kraftige stikben og beskrives med en bredde på 16 mm. Serien er kompatibel med relæer fra øvrige mærker i branchen. RXG22BDPV har 2 C/O AgSn-kontakter med en mærkestrøm på 5 A.

Funktioner

  • Indbygget testknap: Tryk på den blå knap for momentan påvirkning, eller vip den grønne del op for at tvangskoble relæet.
  • En mekanisk indikator over testknappen viser med et orange mærke, om relæet er trukket.
  • En grøn LED på fronten viser, at relæet får forsyning.
  • Påbygget mærkeplade til opmærkning af relæet.
  • Levetid på 100.000 koblinger, afhængigt af belastningsgrad og type.

Kompatibilitet og tilbehør

Relæet anvendes til RGZ-relæsokler og leveres monteret i sokkeltypen RGZE1S48M. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. De nævnte sokkelvarianter omfatter RGZE1S35M og RGZE1S48M.

  • Et beskyttelsesmodul med diode, varistor eller RC-led kan monteres direkte i relæsoklen.
  • RSZL300-opmærkningsplader kan trykkes ned på soklen for yderligere opmærkning.
  • Sløjfeskinnen RGZS08 fås som tilbehør til soklerne og kan forbinde spolespændingen på op til 8 relæer.

Tekniske data

  • Type: RXG22BDPV
  • Forsyning: 24 VDC, DC-betjening og upolariseret drev
  • Kontakter: 2 C/O, AgSn, 5 A
  • Mindste indkoblingsstrøm for kontaktsættet: 10 mA
  • Egetforbrug: 0,53 W
  • Omskiftningskarakteristik: Monostabil
  • Kapslingsklasse: IP20
  • Mål: 15,0 mm bred, 72,0 mm dyb og 79,0 mm høj
  • Stikforbindelse, aftagelige klemmer og komplet med sokkel
  • Ingen tvangsførte kontakter
  • Oprindelsesland: CN
  • Varenummer: 7522605614
  • EAN: 3606489562885

Godkendelser og certifikat

RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Varianter i RXG-serien

RXG-serien fås med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A. Relæerne kan fås med eller uden testknap og indbygget LED.

Specifikationer

  • Varenummer:
    7522605614
  • EAN nummer:
    3606489562885
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG22BDPV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal poler:
    2 stk
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    15.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    79.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Ja
  • Kontakttype:
    Andet
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Ja
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Strømstyrke:
    5 A
  • Producent/forhandler:
    Schneider Electric
