Se alt fra mærket Schneider Electric

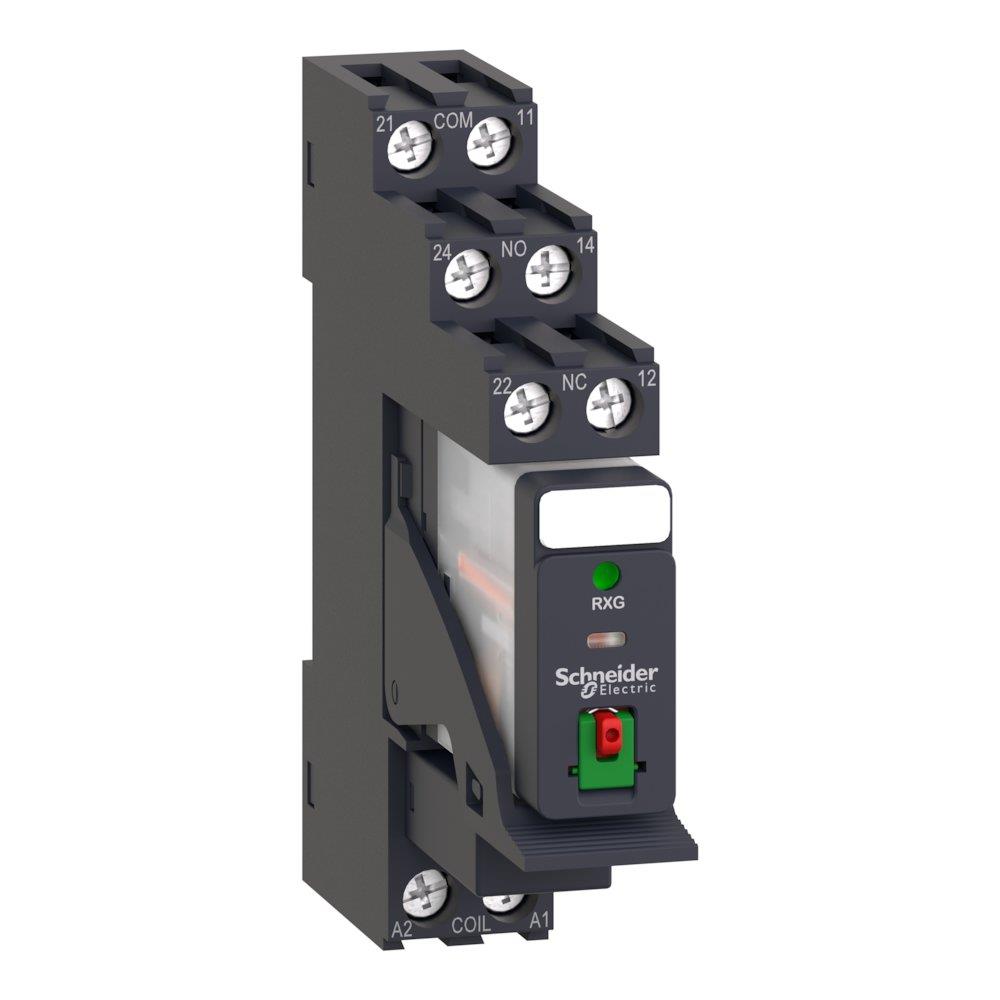

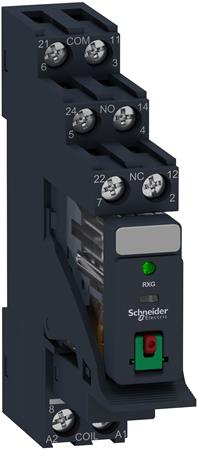

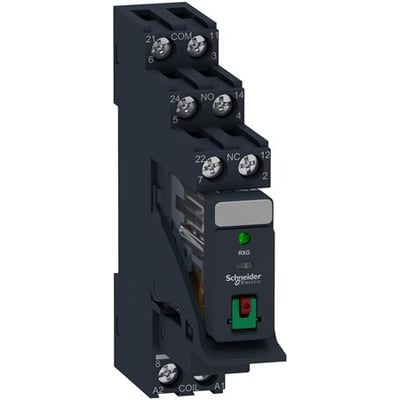

Komplet stikbensrelæ med RGZE1S48M-sokkel, 2 C/O-kontakter på 5 A, testknap, LED og varistor. Forsyning: 230 VAC.
Læs mere…
- Varenr.:7522605627
- EAN nr.:3606489562908
- Typenr.:RXG22P7PV
pr. stk. inkl. moms
177,00 kr.
Måske interessant?
48,75 kr.
95,00 kr.
5,80 kr.
43,75 kr.
141,00 kr.
2,00 kr.
41,50 kr.
35,00 kr.
122,00 kr.
42,50 kr.
Se alt fra mærket
Udvalgte kategorier fra mærket
Beskrivelse
Harmony RXG22P7PV er et komplet stikbensrelæ monteret i en RGZE1S48M-relæsokkel. Relæet har 2 C/O AgSn-kontakter på 5 A, testknap og LED. En holdebøjle fastholder relæet i soklen, også under vibrerende forhold.
Funktioner
- Testknappen kan aktiveres momentant eller tvangskobles. Den røde knap og grønne del indgår i betjeningen.
- En mekanisk indikator med orange markering viser, om relæet er trukket.
- En grøn LED på fronten viser, når relæet har forsyning. Soklens varistor har desuden en indbygget LED, der indikerer forsyning.
- Varistoren i soklen beskytter mod uønskede transienter, især ved udkobling af spoler.
- Relæet har en påbygget mærkeplade til opmærkning.
Tekniske data
- Forsyning: 230 VAC, AC-betjening
- Nominel strøm: 5 A
- Egetforbrug: 0,82 VA
- Mindste indkoblingsstrøm for kontaktsættet: 10 mA
- Kontakter: 2 skiftekontakter, monostabil og upolariseret
- Elektrisk forbindelse: stikforbindelse; aftagelige klemmer
- Kapslingsklasse: IP20
- Mål: 15 mm bredde, 72 mm dybde og 79 mm højde
- Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
Kompatibilitet og tilbehør
Relæet er beregnet til RGZ-relæsokler og leveres komplet med sokkel. RXG-serien beskrives med en bredde på 16 mm og kraftige stikben, der er kompatible med øvrige mærker i branchen. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt.
- Yderligere opmærkning af soklen kan foretages med RSZL300-opmærkningsplader.
- Sløjfeskinnen RGZS08, der fås som tilbehør til soklerne, kan forbinde spolespændingen på op til 8 relæer.
- Diode, varistor eller RC-led kan monteres direkte i relæsoklen som beskyttelsesmodul. Denne model har en varistor monteret i soklen.
RXG-serien og godkendelser
RXG-serien fås med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, med eller uden testknap og indbygget lysdiode. Serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.
Specifikationer
-
Varenummer:7522605627
-
EAN nummer:3606489562908Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:RXG22P7PVNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydekontakter:0.0
-
Antal skiftekontakter:2.0
-
Antal sluttekontakter:0.0
-
anvendes til:RGZ relæsokler
-
Bredde:15.0 mm
-
Drev polarisering:Upolariseret
-
Dybde:72.0 mm
-
Elektrisk forbindelse:Stikforbindelse
-
Højde:79.0 mm
-
Kapslingsklasse IP:IP20
-
Komplet med sokkel:Ja
-
Kontakttype:Andet
-
Mærkstrøm:5A
-
Materiale kontakt:Andet
-
Materiale kontaktindsats:Andet
-
Materiale kontaktoverflade:Andet
-
Med aftagelige klemmer:Ja
-
Med LED-visning:Ja
-
Med tvangsførte kontakter:Nej
-
Nominel strøm:5.0 A
-
Omskiftnings karakteristik:Monostabil
-
Spænding:230 ACV
-
Spændingstype for betjening:AC
-
Spolespænding DC:0 - 0 V
-
Producent/forhandler:Schneider Electric
