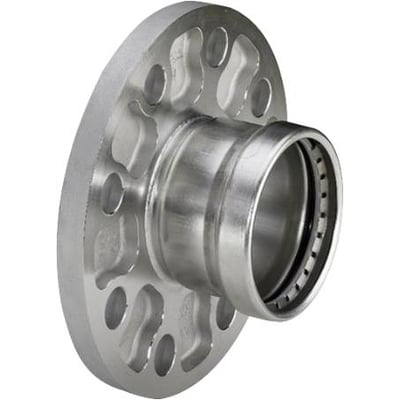

Viega Sanpress Inox XL flangeovergang, 88,9 mm x DN80

Viega Sanpress Inox XL er et robust og pålideligt pressfittingsystem, primært designet til brug i brugsvandsinstallationer. Denne flangeovergang muliggør en sikker og effektiv overgang fra press-system til flangeforbindelse, hvilket er ideelt i forbindelse med ventiler eller andre komponenter, der kræver en flangeforbindelse.

Systemet er fremstillet af rustfrit stål (materialenr. 1.4401 og 1.4521 iht. DIN EN 10088) og er godkendt til drikkevandsinstallationer iht. DIN 1988 samt DVGW-arbejdsseddel W 534. XL-serien omfatter de større dimensioner af Sanpress Inox serien, herunder denne specifikke overgang med dimensionerne 88,9 mm x DN80.

SC-Contur for øget sikkerhed

Alle Viega Sanpress Inox fittings er udstyret med SC-Contur, en sikkerhedsfunktion der sikrer, at utætte samlinger bliver synlige ved fyldning af anlægget, hvis de ikke er presset korrekt. Dette system er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, hvilket garanterer utæthed ved manglende presning. Dette giver en ekstra tryghed under installation og test af systemet.

Anvendelsesområder og tekniske detaljer

Flangeovergangen er beregnet til en bred vifte af anvendelsesområder, herunder:

• Drikkevandsinstallationer
• Varmesystemer
• Regnvandssystemer
• Trykluftanlæg
• Landbrug og industri
• Specialanvendelser og skibsbygning
• Brandslukningsanlæg

For en korrekt installation skal der anvendes presværktøj og presringe, typisk med VF-profil. Viega anbefaler brug af Viega presværktøj og regelmæssig kontrol af dette værktøj hos autoriserede servicecentre for at sikre optimal funktionssikkerhed.

Vigtige specifikationer:

• Serie: G1 Sanpress Inox XL
• Ende #1 - Størrelse: 88,9 mm
• Ende #2 - Størrelse: DN80
• Materiale: Rustfrit stål/syrefast
• Systemteknik: Press
• Pres-ende type: Muffe
• Bakker: Presring
• Driftstemperatur (drikkevand/varme): Max. 85 °C
• Driftstryk: Max. 1,6 MPa

Viega Sanpress Inox XL flangeovergang, 108 mm x DN100

Viega Sanpress Inox XL er et robust pressfitting system designet primært til brugsvandsinstallationer. Systemet består af presfittings og rør i rustfrit stål (materialenr. 1.4401 og 1.4521) i henhold til DIN EN 10088, DIN EN 10312 og DVGW-arbejdsseddel GW 541. Denne flangeovergang i XL-størrelse (108 mm x DN100) er ideel til større installationer, der kræver en sikker og holdbar forbindelse.

For korrekt installation skal der anvendes presværktøj og presringe, typisk med VF-profil. Det er afgørende at følge Viegas vejledninger og retningslinjer for at sikre en korrekt og tæt montering.

SC-Contur teknologi for øget sikkerhed

Alle Viega Sanpress Inox fittings er udstyret med SC-Contur, en sikkerhedsfunktion der tydeligt afslører upressede fittings ved fyldning af anlægget. Dette er med til at minimere risikoen for fejl under installationen. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14, hvilket garanterer utæthed ved manglende presning.

• Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa–0,65 MPa.
• Ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.

Materialer og anvendelsesområder

Flangeovergangen er fremstillet af korrosionsfast rustfrit stål, hvilket sikrer en lang levetid og høj modstandsdygtighed over for forskellige medier. Pakningerne er af EPDM (ethylen-propylen-dien-kautsjuk), som tåler temperaturer op til 110 °C.

Viega Sanpress Inox XL systemet er velegnet til en bred vifte af anvendelsesområder:

• Drikkevandsinstallationer
• Varmesystemer
• Regnvandsanlæg
• Trykluftanlæg
• Landbrug og industri
• Skibsbygning
• Brandslukningsanlæg

Ved anvendelse til andre formål end de beskrevne, anbefales det at kontakte Viega Service Center for at afstemme materialer og sikre kompatibilitet.

Driftsbetingelser

• Drikkevandsinstallationer: Driftstemperatur T = 85 °C, driftstryk max. 1,6 MPa.
• Varmeinstallationer: Driftstemperatur T = 85 °C, driftstryk max. 1,6 MPa.

Blandede installationer er tilladt uafhængigt af strømningsretningen. Det er vigtigt at beskytte systemets komponenter mod høje kloridkoncentrationer, både fra mediet og fra ydre påvirkninger.

Viega Sanpress Inox XL flangeovergang, 64 mm x DN50

Viega Sanpress Inox XL flangeovergangen er en robust og pålidelig komponent i rustfrit stål, designet til brug i brugsvandsinstallationer. Denne overgang er en del af Sanpress Inox XL-serien, som omfatter de større dimensioner af Viegas anerkendte pressfitting-system.

Flangeovergangen er udstyret med en fast flange PN 10/16, en EPDM pakning, skærering og skillering, hvilket sikrer en tæt og holdbar forbindelse. Den anvender presmuffe/flange-tilslutning og kræver brug af presværktøj og presringe, typisk med VF-profil, for korrekt installation.

Egenskaber og fordele

• Materiale: Fremstillet af rustfrit stål for maksimal holdbarhed og korrosionsbestandighed.
• Dimensioner: Specifikke dimensioner på 64 mm x DN50 for præcis pasform.
• System: En del af Viegas Sanpress Inox XL-system, kendt for sin kvalitet og sikkerhed.
• Forbindelsestype: Presmuffe/flange med fast flange PN 10/16.
• Inkluderet: Leveres med EPDM pakning, skærering og skillering.
