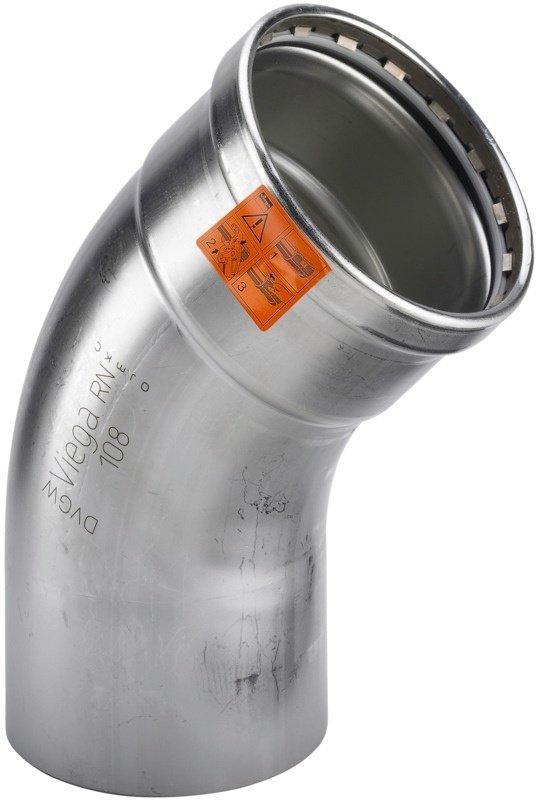

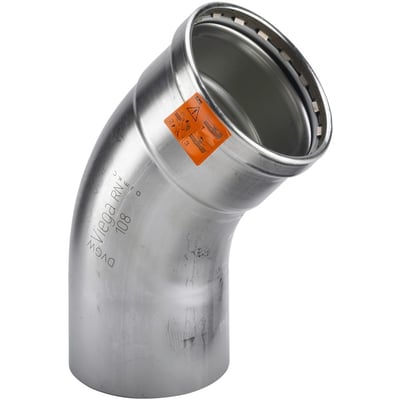

G1 Sanpress Inox XL bøjning 45°, 108 x 108 mm

Viega Sanpress Inox XL er et pressfitting system fremstillet af rustfrit stål, primært designet til brugsvandsinstallationer. Dette system anvender presfittings og rør af rustfrit stål (materialenummer 1.4401 og 1.4521) i henhold til DIN EN 10088 og DIN EN 10312. For en korrekt installation skal der anvendes presværktøj og presringe, typisk med en VF-profil. Det er essentielt altid at følge Viegas specifikke vejledninger og retningslinjer for at sikre en sikker og funktionel montering.

XL-serien dækker de større dimensioner inden for Sanpress Inox-systemet, hvilket gør den velegnet til installationer med større rørføringer.

SC-Contur teknologi

Alle fittings i Sanpress Inox XL-systemet er udstyret med Viegas innovative SC-Contur teknologi. Denne funktion sikrer, at fittings, der ved en fejl ikke er blevet presset korrekt under monteringen, tydeligt bliver synlige ved fyldning af anlægget. SC-Contur er certificeret og lever op til kravene i DVGW-arbejdsseddel W 534, punkt 12.14, hvilket garanterer utæthed ved manglende presning.

• Ved tæthedsprøvninger med vand kan upressede fittings registreres i trykområdet fra 0,1 MPa til 0,65 MPa.
• Ved tør tæthedsprøvning med trykluft eller inerte gasser registreres upressede fittings fra 22 hPa til 0,3 MPa.

Anvendelsesområder og driftsparametre

Viega Sanpress Inox XL systemet er alsidigt og kan anvendes i en række forskellige installationer:

• Drikkevandsinstallationer: Kan anvendes uden begrænsninger iht. TrinkwV, med en driftstemperatur på op til 85 °C og et maksimalt driftstryk på 1,6 MPa.
• Varmesystemer: Driftstemperatur op til 85 °C og et maksimalt driftstryk på 1,6 MPa.
• Regnvandssystemer
• Trykluftanlæg
• Landbrug og industri
• Specialanvendelser såsom skibsbygning og brandslukningsanlæg

Pakningerne i systemet er fremstillet af EPDM (ethylen-propylen-dien-kautsjuk), som er modstandsdygtige op til 110 °C, men ikke over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin og benzin.

Vigtig information

Systemets komponenter skal beskyttes mod høje kloridkoncentrationer, både fra mediet og fra ydre påvirkninger. For anvendelse i andre områder end de beskrevne, anbefales det at kontakte Viega Service Center for at afstemme materialer og kompatibilitet.

For at sikre den fulde funktionssikkerhed af Viega presfittingsystemer, anbefales det at anvende Viega presværktøj og sørge for regelmæssig kontrol af dette værktøj hos autoriserede servicecentre.

Viega Sanpress Inox XL bøjning 45°, 88,9 x 88,9 mm

Denne Viega Sanpress Inox XL bøjning er et robust pressfitting fremstillet i rustfrit stål, designet specifikt til brugsvandsinstallationer. Med en vinkel på 45° og dimensioner på 88,9 x 88,9 mm sikrer den en optimal og sikker forbindelse i større rørsystemer. Produktet er en del af Viegas XL-serie, som omfatter de større størrelser inden for Sanpress Inox-systemet.

Sikker og nem installation med SC-Contur

Viega Sanpress Inox XL-systemet er udstyret med SC-Contur, en sikkerhedsfunktion der gør det muligt at identificere upressede fittings under anlæggets fyldning. Dette garanterer, at samlingen er synligt utæt, hvis den ikke er korrekt presset, hvilket minimerer risikoen for lækager og fejlinstallationer. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14.

Vigtige funktioner og specifikationer

• Materiale: Rustfrit stål (materialenr. 1.4401 og 1.4521)
• Vinkel: 45°
• Dimensioner: 88,9 x 88,9 mm
• Tilslutning: Indstik/presmuffe
• System: Viega Sanpress Inox XL
• Anvendelsesområder: Drikkevand, varmesystemer, regnvand, trykluftanlæg, landbrug, industri, skibsbygning, brandslukningsanlæg
• Driftstemperatur (drikkevand/varme): Max. 85 °C
• Driftstryk: Max. 1,6 MPa
• Pakninger: EPDM, sorte (ethylen-propylen-dien-kautsjuk)
• Mærkning: Grøn prik på prestilslutningen

Anvendelse af presværktøj

For en funktionssikker installation af Viega presfittingsystemer er det afgørende at anvende presmaskiner og presværktøj i perfekt stand. Viega anbefaler brug af Viega presværktøj og regelmæssig kontrol af dette værktøj hos autoriserede servicecentre for at sikre optimal ydeevne og sikkerhed.

Sanpress Inox XL bøjning 45°, 76,1 mm

Viega Sanpress Inox XL er et robust og pålideligt pressfitting system, primært designet til brugsvandsinstallationer. Systemet anvender rustfrit stål af høj kvalitet (materialenr. 1.4401 og 1.4521) for at sikre maksimal holdbarhed og korrosionsbestandighed. Denne bøjning på 45° med dimensionerne 76,1 x 76,1 mm er en del af XL-serien, som omfatter de større størrelser inden for Sanpress Inox-systemet.

Installationen af Viega Sanpress Inox XL fittings kræver brug af specialiseret presværktøj og presringe, typisk med VF-profil. Det er afgørende altid at følge Viegas detaljerede vejledninger og retningslinjer for at sikre en korrekt og sikker installation.

SC-Contur teknologi

Alle Sanpress Inox fittings er udstyret med Viegas innovative SC-Contur teknologi. Denne funktion sikrer, at samlinger, der ved en fejl ikke er blevet presset under monteringen, vil være synligt utætte, når anlægget fyldes med vand eller trykluft. Dette giver en ekstra sikkerhed og minimerer risikoen for skjulte lækager, da upressede fittings registreres i trykområdet 0,1 MPa–0,65 MPa ved vandprøvning og 22 hPa–0,3 MPa ved tør prøvning med trykluft.

Anvendelsesområder og driftsparametre

Viega Sanpress Inox XL systemet er alsidigt og kan anvendes i en række forskellige installationer:

• Drikkevandsinstallationer: Uden begrænsninger iht. TrinkwV, driftstemperatur op til 85 °C, driftstryk max. 1,6 MPa.
• Varmesystemer: Driftstemperatur op til 85 °C, driftstryk max. 1,6 MPa.
• Regnvandssystemer.
• Trykluftanlæg.
• Landbrug og industri.
• Specialanvendelser og skibsbygning.
• Brandslukningsanlæg.

Systemet tillader blandede installationer uafhængigt af strømningsretningen. Det er vigtigt at beskytte systemkomponenterne mod høje kloridkoncentrationer, både fra mediet og fra ydre påvirkninger.
