Schneider Electric Acti9 kombiafbryder RCBO (HPFI), iCVm40N, 1P+N, C, 16 A, 30 mA, type A

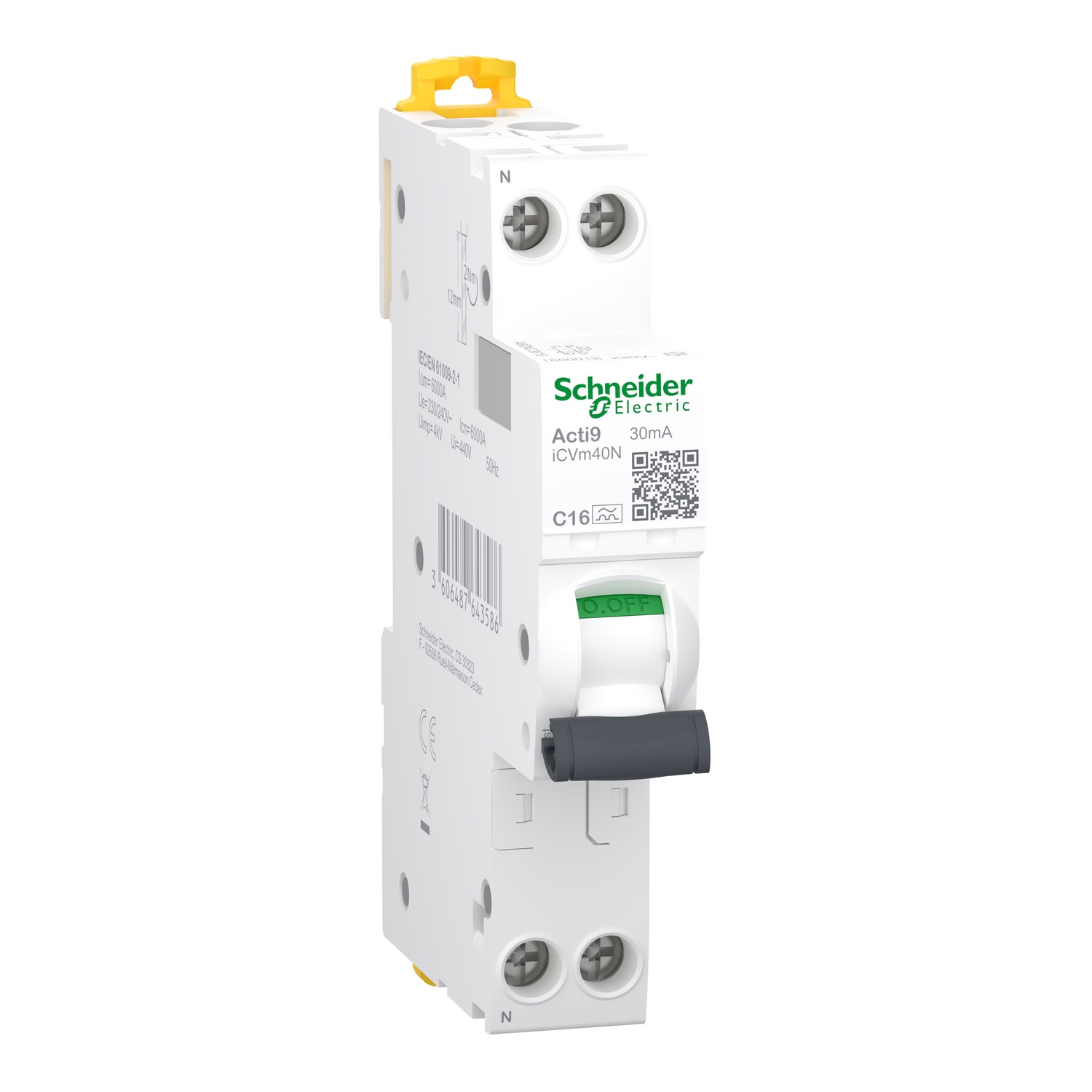

Schneider Electric Acti9 iCVm40N kombiafbryder med hvidt hus, sort betjeningsgreb og gule låseclips, set skråt forfra.Schneider Electric Acti9 iCVm40N kombiafbryder set mere forfra, med synlige tilslutninger, sort greb og grøn statusindikator.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Schneider Electric Acti9 RCBO med 1P+N, 16 A, C-karakteristik og type A-fejlstrømsbeskyttelse på 30 mA. Til montage på DIN-skinne. Læs mere…
  • Varenr.:
    3322100025
  • EAN nr.:
    3606487643586
  • Typenr.:
    A9DXC3616
pr. stk. inkl. moms
695,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket

Beskrivelse

Acti9 kombiafbryder til DIN-skinne

Schneider Electric Acti9 iCVm40N er en kombiafbryder med overstrøms- og fejlstrømsbeskyttelse (RCBO). Den er beregnet til belastninger og apparater med ensrettere, der forsynes via et enfaset net, og er velegnet til elektriske installationer i kommercielle og industrielle bygninger.

Fejlstrømstype A registrerer vekselstrøm og pulserende jævnstrøm samt pulserende jævnstrøm overlejret af glat jævnstrøm op til 6 mA. Afbrydelsen sker uden forsinkelse.

Funktioner og montering

  • C-udløserkarakteristik og begrænsningsklasse 3.
  • VISI-TRIP-indikatoren viser, hvilket kredsløb der har udløst.
  • Den grønne VISI-SAFE-strimmel viser, at kontakterne er fysisk åbne.
  • Testknap mærket T på fronten.
  • Tunnelterminaler øverst og nederst. Kan monteres på DIN-skinne i en gruppetavle og låses med hængelås.
  • Beskyttelsesgrad IP20; IP40, når enheden er monteret inde i gruppetavlen.

Tekniske data

  • Mærkestrøm: 16 A; mærkespænding: 230 V AC; frekvens: 50 Hz.
  • Poler: 1P+N, 2 poler i alt og 1 beskyttet pol.
  • Nominel fejlstrøm: 30 mA.
  • Nominel kortslutningsbrydeevne: 6 kA iht. EN 61009-1 og EN 61009; op til 6 kA ved 230 V AC iht. EN/IEC 61009-2-1. Angivet brydekapacitet iht. IEC 60947-2: 10 kA. Betinget nominel kortslutningsstrøm: 0,25 kA.
  • Nominel isolationsspænding Ui: 440 V; nominel impulsholdespænding Uimp: 4 kV.
  • Bredde: 18 mm (1 modul); indbygningsdybde: 44 mm.
  • Maks. ledertværsnit: 1–16 mm² for entrådet leder og 1–10 mm² for flertrådet leder.
  • Omgivelsestemperatur under drift: -25 °C til 60 °C.
  • Effekttab: 2,67 W; forureningsgrad: 2; overspændingskategori: 3.
  • Indmuringsmontage: nej. Parallel omkobling af N-neutral: nej. Feltet for fejludløserbeskyttelse er angivet som nej i produktdataene.

Identifikation

Serie: Acti9. Typebetegnelse: iCVm40N. Typenummer: A9DXC3616. Produktnummer: 3322100025. EAN: 3606487643586.

Specifikationer

  • Varenummer:
    3322100025
  • EAN nummer:
    3606487643586
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    A9DXC3616
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afbrydelsesegenskab:
    Uden forsinkelse
  • Ampere:
    16 A
  • Antal beskyttede poler:
    1.0
  • Antal poler (total):
    2.0
  • Betinget nominel kortslutningsstrøm:
    0.25 kA
  • Bredde:
    18 mm
  • Effekttab:
    2.67 W
  • Energibegræsningsklasse:
    3.0
  • Fejlstrømstype:
    A
  • Fejludløserbeskyttelse:
    Nej
  • Forureningsgrad:
    2.0
  • Frekvens:
    50 Hz
  • Indbygningsdybde:
    44.0 mm
  • Indmuringsmontage:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Mærkespænding:
    230.0 V
  • Mærkestrøm:
    16.0 A
  • Max ledertværsnit entrådet:
    1 - 16 mm²
  • Max ledertværsnit flertrådet:
    1 - 10 mm²
  • Med aflåsningsmekanisme:
    Ja
  • Modul-bredde:
    1.0
  • Nominel brydeevne kA:
    6
  • Nominel fejlstrøm:
    0.03 A
  • Nominel isolationsspænding Ui:
    440.0 V
  • Nominel kortslutningsbrydeevne Icn iht. EN 61009-1:
    6.0 kA
  • Nominel kortslutningsstrøm i forhold til EN 61009:
    6.0 kA
  • Nominel kortslutte bryde kapacitet IEC 60947-2:
    10.0 kA
  • Nominel mærkespænding (Uimp):
    4.0 kV
  • Omgivelsestemperatur under drift:
    -25 - 60 °C
  • Overspændingskategori:
    3.0
  • Parallell omkobling N-neutral:
    Nej
  • Poler:
    1P+N
  • Spændingstype:
    AC
  • Udløserkarakteristik:
    C
  • Udløsestrøm:
    30 mA
  • Producent/forhandler:
    Schneider Electric
