Sikkerhedsafbryder, 3-polet + hjælpekontakt, AC-23 45 A, 36 A, 22 kW, EMC, IP65, OTE36A3M

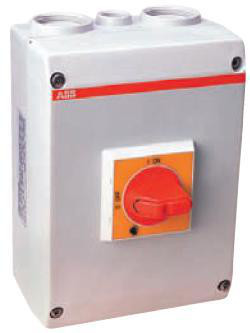

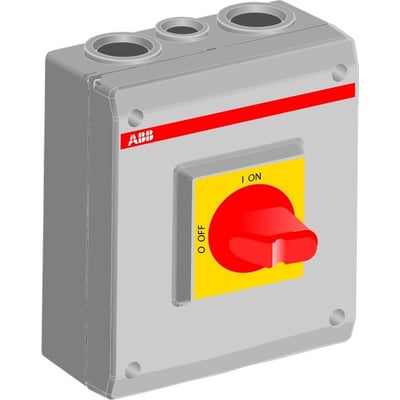

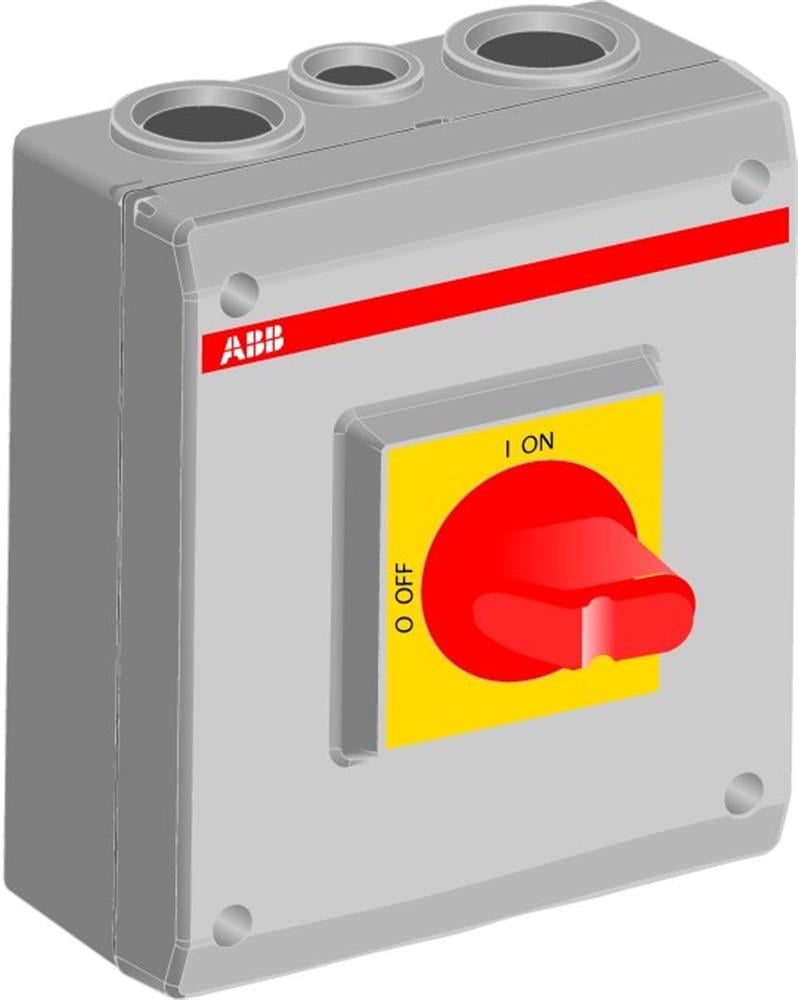

ABB OTE36A3M sikkerhedsafbryder i grå kapsling med rødt drejegreb på gul frontplade.ABB OTE36A3M sikkerhedsafbryder set skråt forfra med rød drejeknap og kabelindgange øverst.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
Frontbetjent, låsbar 3-polet EMC-sikkerhedsafbryder med IP65-kapsling, rød/gult drejegreb, 36 A mærkestrøm og 22 kW ved 400 V. Læs mere…
  • Varenr.:
    2112801645
  • EAN nr.:
    6417019200019
  • Typenr.:
    1SCA022613R9280, OTE36A3M
pr. stk. inkl. moms
1.358,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Denne frontbetjente sikkerhedsafbryder er beregnet til at forhindre start af motorer og elektriske anlæg under service og eftersyn. Den komplette enhed leveres i en grå plastkapsling og skal monteres inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes en EMC-godkendt sikkerhedsafbryder.

Funktioner og anvendelse

  • 3-polet sikkerheds- og hovedafbryder, udført til reparation og vedligeholdelse.
  • EMC-beskyttelse; produktbeskrivelsen angiver, at EMC-forskruning ikke er nødvendig.
  • Låsbar med op til 3 hængelåse.
  • Tilgang og afgang i top og bund.
  • Drejeknap med rødt/gult greb. En leverandørbeskrivelse angiver desuden et sort, rektangulært greb mærket I-O og ON-OFF.
  • Hjælpekontakt: En produktbeskrivelse angiver 1 NO-kontakt. Et andet attributfelt angiver 0 NO-kontakter.
  • Leveres med PE-terminal og nulklemme.
  • Flanger skal bestilles separat.
  • Ikke udført som nødstop eller reverseringskontakt. Har ikke integreret motordrev, mulighed for motordrev som tilvalg eller option for spændingsudløser.

Tekniske specifikationer

  • Mærkestrøm: 36 A.
  • AC-23 ved 400 V: 45 A og 22 kW.
  • Nominel drifteffekt ved AC-3, 400 V: 22 kW.
  • Nominel strøm IE: 80 A.
  • Leverandørens øvrige strømdata angiver 45 A ved AC-21, 400 V i hoveddata og 80 A i supplerende data.
  • Nominel driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V.
  • Nominel korttidsstrøm Icw: 1,5 kA.
  • Beskyttelsesgrad på forsiden: IP65. NEMA-klassifikation: Andet.
  • Hovedstrømskreds med skrueforbindelse.
  • Mål: bredde 145 mm, højde 200 mm og dybde 90 mm.
  • Egnet til indbygning i fordeler; ikke egnet til gulvbefæstigelse eller mellemmontage.
  • Udførelse: komplet enhed i kapsling. I henhold til IEC 60947-3.

Tilslutninger og produktdata

Leverandøroplysningerne angiver både 4 udslag til M32 og 2 til M16 samt 2 × M25 + M16 i top og bund. Oplysningerne om strømværdier og hjælpekontakt varierer også mellem datafelterne, som angivet ovenfor.

  • Typebetegnelser: 1SCA022613R9280 og OTE36A3M.
  • Varenummer: 2112801645.
  • EAN: 6417019200019.

Ved udendørs montage kan der opstå kondens i kapslingen. Leverandøren angiver, at dette kan forebygges med egnede kondensventiler.

Specifikationer

  • Varenummer:
    2112801645
  • EAN nummer:
    6417019200019
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022613R9280, OTE36A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sikkerhedsafbryder
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød - Gul
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    22.0 kW
  • Låsbar:
    True
  • Mærkstrøm:
    36A
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    22.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    22.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    45.0 A
  • Nominel strøm IE:
    80.0 A
  • Option for spændingsudløser:
    False
  • Poltal:
    3P + Hjælpekontakt
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
