Sikkerhedsafbryder, 16 A, 3P + hjælpekontakt, BWS 316Y TPN, rød/gul, IP65

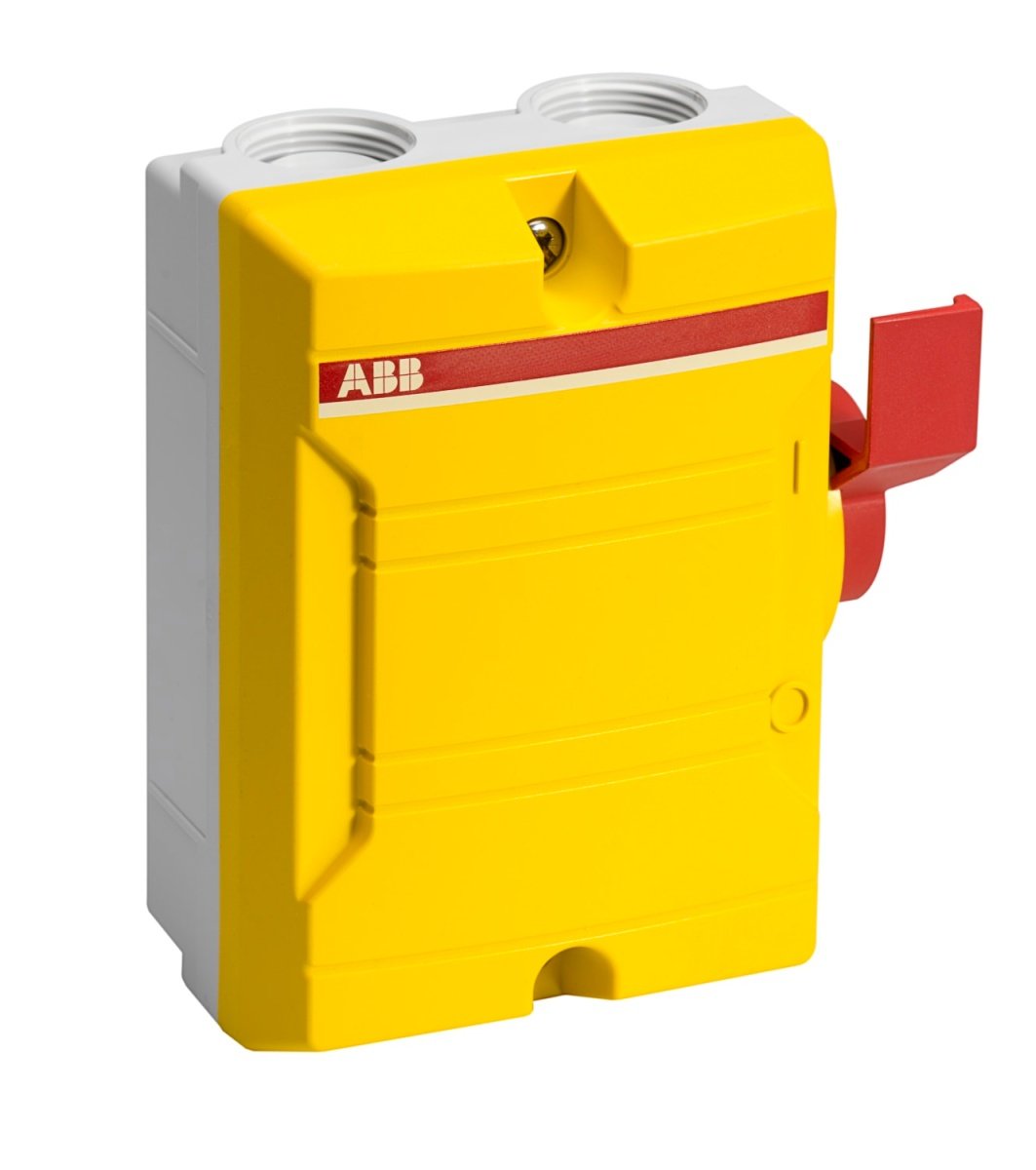

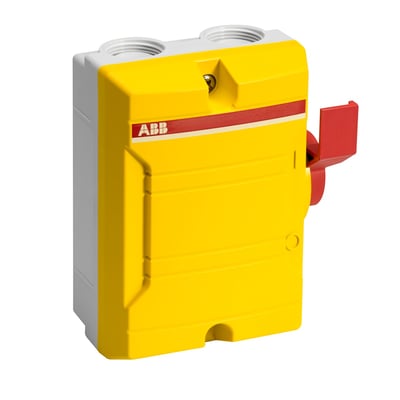

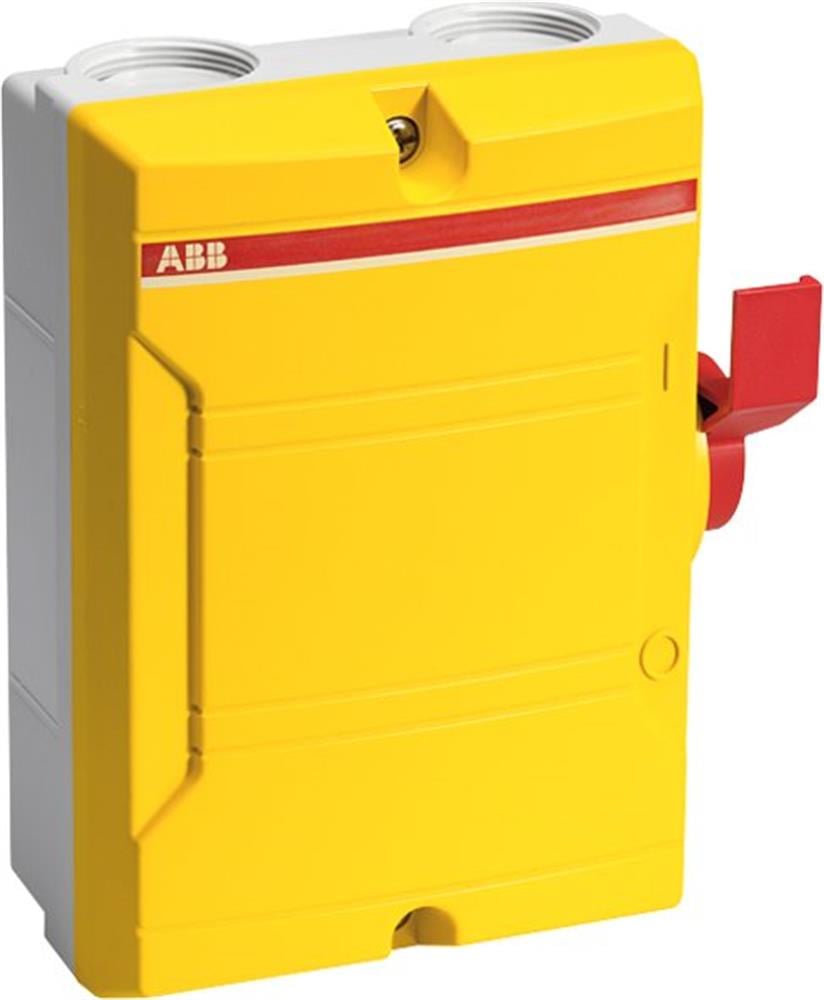

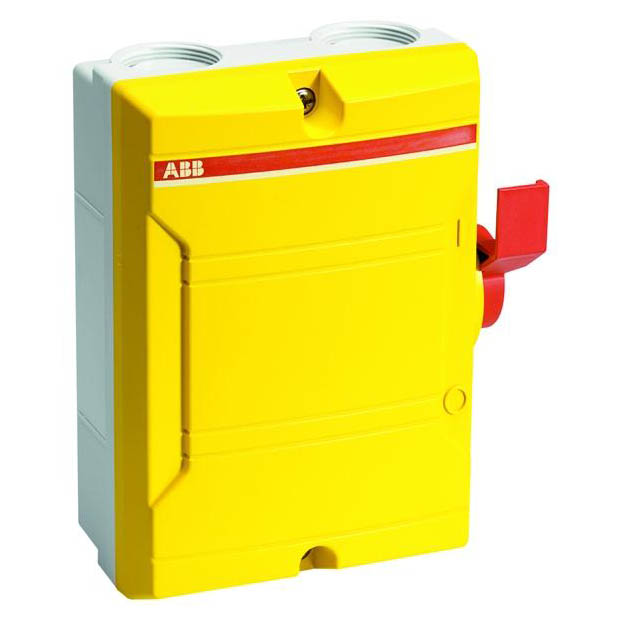

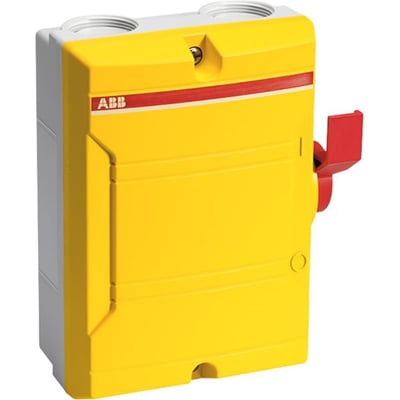

ABB BWS 316Y TPN sikkerhedsafbryder på 16 A med gul kapsling og rødt sidebetjent greb, set skråt forfra.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
Sidebetjent, aflåselig sikkerhedsafbryder med 3 poler og hjælpekontakt. 16 A, M25, IP65 og 690 V til motorer og elektriske anlæg. Læs mere…
  • Varenr.:
    2118750318
  • EAN nr.:
    7392696424233
  • Typenr.:
    2CMA142423R1000, BWS316YTPN
pr. stk. inkl. moms
247,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og anvendelse

Denne sidebetjente sikkerhedsafbryder fra BWS bruges til at forhindre start af motorer og elektriske anlæg under service og eftersyn. Afbryderen skal monteres inden for synsvidde af det anlæg, den beskytter. Den er udført som både sikkerhedsafbryder og hovedafbryder samt til reparation og vedligeholdelse.

Afbryderen er aflåselig med hængelås og har gul plastkapsling med rødt betjeningsgreb. Den er ikke udført som nødstop eller vendekontakt.

Tekniske specifikationer

  • Type: BWS 316Y TPN, typebetegnelse 2CMA142423R1000 / BWS316YTPN
  • 3 poler og hjælpekontakt: 1 NO-kontakt, 0 NC-kontakter og 0 skiftekontakter
  • Mærkestrøm: 16 A
  • Nominel driftsspænding: 690 V AC
  • Nominel permanent strøm ved AC-21, 400 V: 16 A
  • Nominel drifteffekt ved AC-3 og AC-23, 400 V: 7,5 kW
  • Kapslingsklasse: IP65
  • Tilslutning med skrueforbindelse; maksimal kabeltværsnit: 10 mm²
  • Fire udslagsåbninger til M25-forskruninger
  • Mål: 111 mm bred, 130 mm høj og 60 mm dyb
  • Komplet enhed i plastkapsling med sidebetjent vippearm
  • Udført iht. IEC 60947-3

Tilslutning og montering

Til- og afgang er placeret i top og bund. Afbryderen leveres med hjælpekontakter ifølge produktinformationen samt N- og PE-terminal. Flanger bestilles separat. Den er egnet til indbygning i fordeling, men ikke til gulvbefæstigelse, mellemmontage eller frontmontering med center- eller 4-hulsfastgørelse. Der er ikke integreret motordrev, og motordrev eller spændingsudløser kan ikke tilvælges.

Ved anvendelse sammen med frekvensomformere skal der bruges en EMC-godkendt sikkerhedsafbryder. Ved udendørs montering kan der opstå kondens i kapslingen; egnede kondensventiler kan monteres for at forebygge dette.

Specifikationer

  • Varenummer:
    2118750318
  • EAN nummer:
    7392696424233
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    2CMA142423R1000, BWS316YTPN
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sikkerhedsafbryder
  • Ampere:
    16 A
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal poler:
    3.0
  • Anvendelsesområde:
    Udendørs
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Betjeningstype:
    Side
  • Bredde:
    111 mm
  • Dybde:
    60 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Rød - Gul
  • Farve på kontrolelement:
    Rød
  • Forskruning:
    M25
  • Gulvmontage:
    False
  • Højde:
    130 mm
  • Integreret motordrev:
    False
  • IP klasse:
    65
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    7.5 kW
  • Låsbar:
    True
  • Mærkstrøm:
    16A
  • Materialekapslinger:
    Plastik
  • Max kabeltykkelse:
    10 mm²
  • Max. nominel drift spænding Ue AC:
    690.0 V
  • Max volt:
    690 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominel drifteffekt på AC-23, 400V:
    7.5 kW
  • Nominel driftsspænding:
    690 - 690 V
  • Nominel permanent strøm ved AC-21, 400 V:
    16.0 A
  • Nominel strøm IE:
    32.0 A
  • Option for spændingsudløser:
    False
  • Poler:
    3P
  • Poltal:
    3P + Hjælpekontakt
  • Produkttype:
    Afbryder
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Vippearm
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
