Sikkerhedsafbryder EMC, 80 A, 3-polet, 1 NO, OTE75T3B

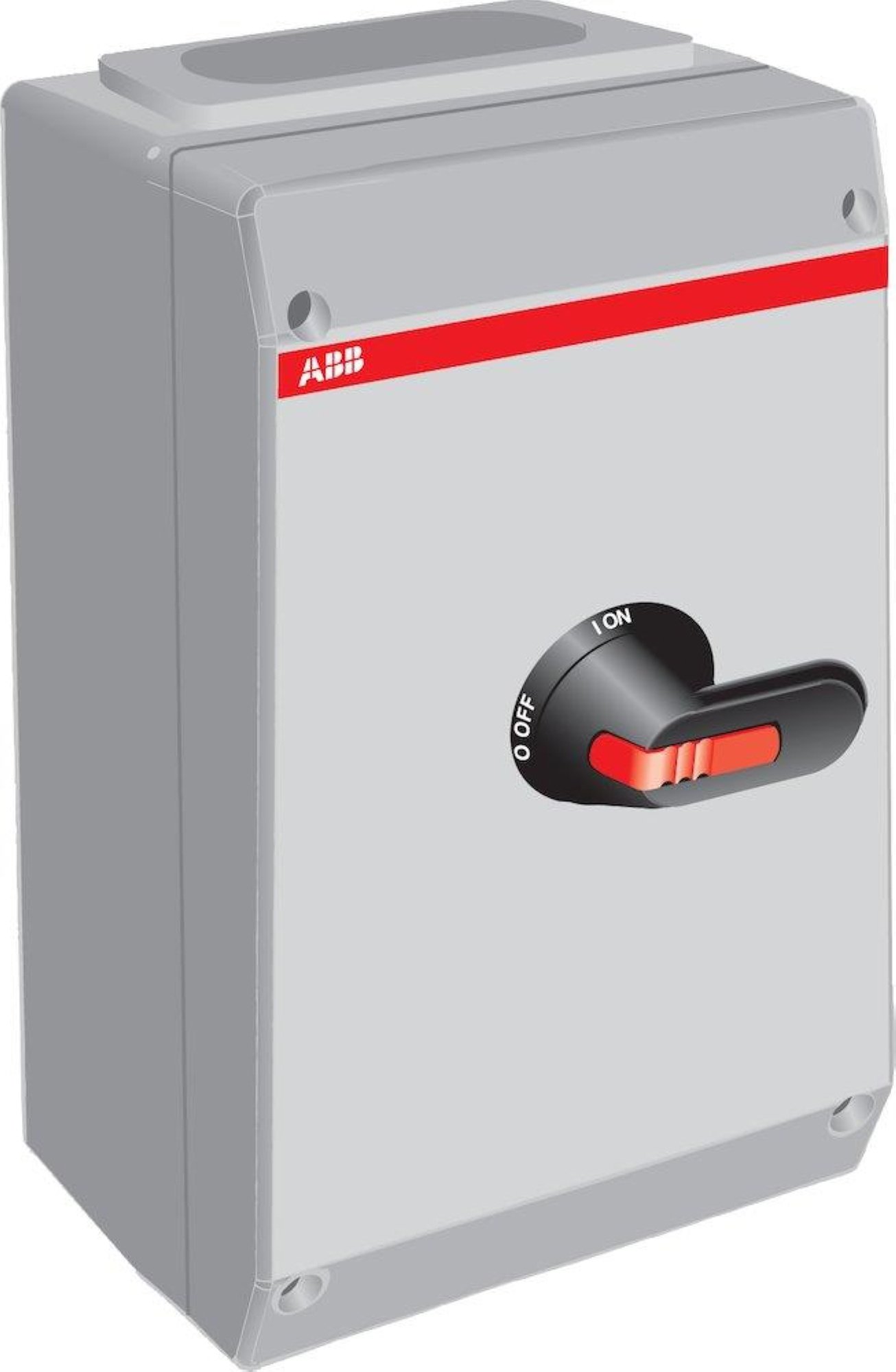

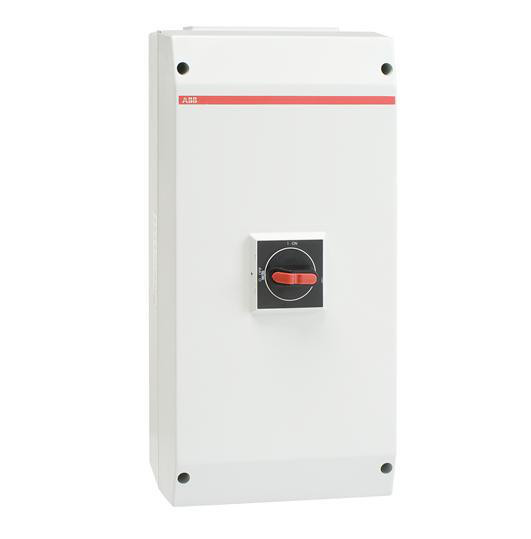

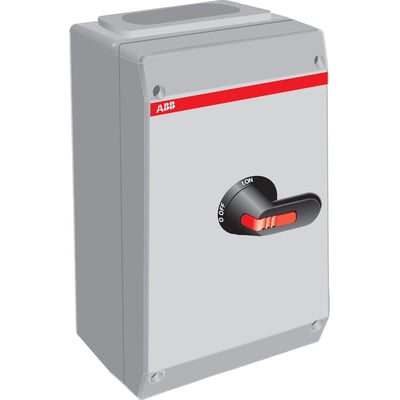

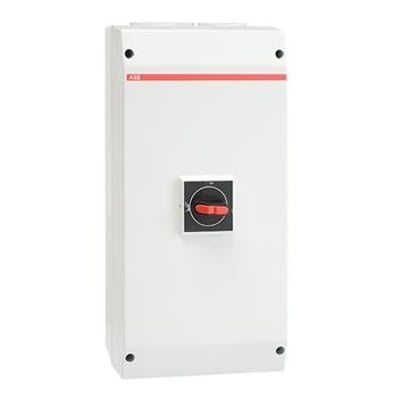

ABB OTE75T3B 80 A 3-polet EMC-sikkerhedsafbryder i grå kapsling, set skråt forfra med sort drejegreb.ABB OTE75T3B 80 A 3-polet EMC-sikkerhedsafbryder set lige forfra med rødt drejegreb på sort betjeningsfelt.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket ABB
Frontbetjent 3-polet EMC-sikkerhedsafbryder på 80 A med IP65-front, låsbart drejegreb og 1 NO-hjælpekontakt. 37 kW ved 400 V. Læs mere…
  • Varenr.:
    2118801539
  • EAN nr.:
    6417019139944
  • Typenr.:
    1SCA022438R3790, OTE75T3B
pr. stk. inkl. moms
2.791,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

Frontbetjent, 3-polet sikkerhedsafbryder med EMC-beskyttelse, beregnet til at forhindre utilsigtet start af motorer og elektriske anlæg under service og eftersyn. Afbryderen monteres inden for synsvidde af det anlæg, den beskytter. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere. Ifølge leverandørdata kræves der ikke EMC-forskruning.

Afbryderen kan aflåses med hængelås og er udført som sikkerhedsafbryder, hovedafbryder, reparations-/vedligeholdelsesafbryder og nødstopsudgave. Til- og afgang er placeret i top og bund.

Tekniske specifikationer

  • Poltal: 3
  • Mærkstrøm: 80 A
  • Nominel driftsspænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel korttids-strømstyrke Icw: 2,5 kA
  • Nominel strøm Ie: 115 A
  • Nominel permanent strøm ved AC-21, 400 V: 100 A
  • Nominel permanent strøm ved AC-23, 400 V: 80 A
  • Nominel driftseffekt ved AC-3 og AC-23, 400 V: 37 kW
  • Koblingskapacitet ved 400 V: 37 kW
  • Hjælpekontakter: 1 NO, 0 NC og 0 med skiftefunktion
  • Antal brydere: 1
  • Beskyttelsesklasse på forsiden: IP65; NEMA-beskyttelsesgrad: Andet
  • Komplet enhed i plastkapsling med skrueforbindelse til hovedstrømkredsen
  • Drejebetjening med sort greb. Farveattributten angiver sort, mens leverandørbeskrivelsen omtaler kapslingen som grå.
  • Mål (B x D x H): 200 x 140 x 400 mm
  • Typebetegnelser: 1SCA022438R3790 og OTE75T3B
  • Produktnummer: 2118801539
  • EAN: 6417019139944

En supplerende leverandørbeskrivelse angiver også 75 A for OTE EMC-modellen. Produktets øvrige data angiver 80 A.

Levering og montering

Leveres med hjælpekontakter ifølge produktinformationen, PE-terminal samt sort, rektangulært greb mærket Type I-O og ON-OFF. I-flanger til top og bund medfølger ikke og skal bestilles separat.

Der kan opstå kondens i kapslingen ved udendørs montering. Leverandøren angiver, at egnede kondensventiler kan forhindre dette.

Øvrige egenskaber

  • Uden spændingsudløser, integreret motordrev eller mulighed for motordrev som tilvalg
  • Uden formonteret kabling
  • Ikke udført som reverseringskontakt
  • Ikke beregnet til gulvbefæstigelse, gulvmontage, indbygning i fordeler eller mellemmontage
  • Ikke egnet til frontmontering med center- eller 4-hulsmontering
  • Standard: IEC 60947-3

Specifikationer

  • Varenummer:
    2118801539
  • EAN nummer:
    6417019139944
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022438R3790, OTE75T3B
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Antal brydere:
    1
  • Antal hjælpekontakter med skifte funktion:
    0
  • Antal hjælpekontakter som er NO:
    1
  • Antal hjælpekontakter som er NC:
    0
  • Antal poler:
    3
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    200 mm
  • Dybde:
    140 mm
  • Egnet til front montering 4-hul:
    Nej
  • Egnet til front montering center:
    Nej
  • Egnet til gulvbefæstigelse:
    Nej
  • Egnet til indbygning af fordeler:
    Nej
  • Egnet til mellemmontage:
    Nej
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve:
    Sort
  • Farve på kontrolelement:
    Sort
  • Gulvmontage:
    Nej
  • Højde:
    400 mm
  • Integreret motordrev:
    Nej
  • Kapslingsfarve:
    Andet
  • Koblingskapacitet ved 400 V:
    37 kW
  • Låsbar:
    Ja
  • Mærkstrøm:
    80A
  • Materialekapslinger:
    Plastik
  • Max. nominel drift spænding Ue AC:
    750 V
  • Med formonteret kabling:
    Nej
  • Motordrev som option:
    Nej
  • Nominel drifteffekt AC-3, 400 V:
    37 kW
  • Nominel drifteffekt på AC-23, 400V:
    37 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    2.5 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    100 A
  • Nominel permanent strøm ved AC-23, 400 V:
    80 A
  • Nominel strøm IE:
    115 A
  • Option for spændingsudløser:
    Nej
  • Poltal:
    3P
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    Ja
  • Udført som nødstopsudgave:
    Ja
  • Udført som reparations-/vedligeholdelsesafbryder:
    Ja
  • Udført som reverseringskontakt:
    Nej
  • Udført som sikkerhedsafbryder:
    Ja
  • Producent/forhandler:
    ABB
