Sikkerhedsafbryder AC-23, 30 A, 3-polet, med 1 NO-hjælpekontakt, EMC, rød/gult greb, metrisk gevind, OTE25A3M

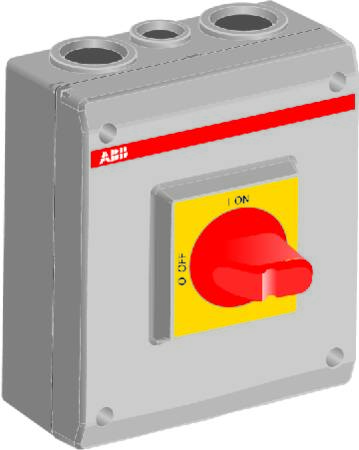

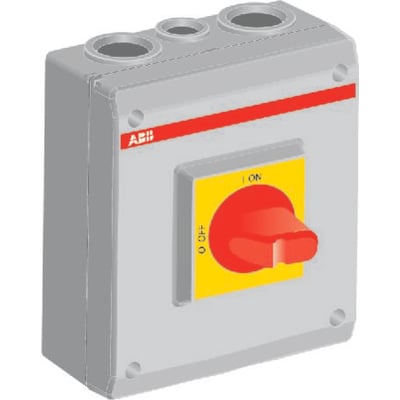

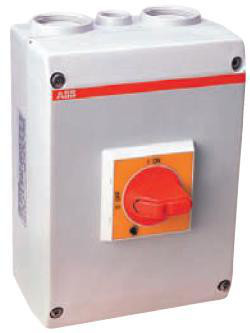

ABB OTE25A3M 3-polet sikkerhedsafbryder på 30 A i grå kapsling, set skråt forfra med rødt greb på gul skive.ABB OTE25A3M 3-polet sikkerhedsafbryder på 30 A, set let skråt forfra med rødt greb på orange skive og synlige skruer.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket ABB
3-polet EMC-sikkerhedsafbryder med IP65-kapsling, låsbar drejeknap og 30 A ved AC-23/400 V. Til afbrydelse af motorer og elektriske anlæg ved service og eftersyn. Læs mere…
  • Varenr.:
    2119001969
  • EAN nr.:
    6417019199993
  • Typenr.:
    1SCA022613R9010, OTE25A3M
pr. stk. inkl. moms
1.074,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Funktion og anvendelse

Denne frontbetjente, 3-polede sikkerhedsafbryder er beregnet til at forhindre start af en motor eller et elektrisk anlæg under service og eftersyn. Afbryderen monteres inden for synsvidde af det anlæg, den skal beskytte. Ved brug sammen med frekvensomformere skal der anvendes EMC-godkendte sikkerhedsafbrydere.

Afbryderen er udført som sikkerhedsafbryder, reparations-/vedligeholdelsesafbryder og hovedafbryder. Den er låsbar med op til 3 hængelåse og har til- og afgang i top og bund.

Tekniske data

  • 3 poler og 1 bryder
  • Komplet enhed i grå plastkapsling
  • Beskyttelsesklasse på forsiden: IP65
  • Mål: 200 mm høj, 145 mm bred og 90 mm dyb
  • Tilslutning af hovedstrømkreds: skrueforbindelse
  • Mærkespænding: 750 V; maksimal nominel driftsspænding Ue AC: 750 V
  • Nominel strøm ved AC-23, 400 V: 30 A
  • Nominel permanent strøm ved AC-21, 400 V: 30 A i attributterne; supplerende produktdata angiver 25 A
  • Nominel strøm Ie: 63 A
  • Nominel driftseffekt ved AC-23 og AC-3, 400 V: 15 kW; koblingskapacitet ved 400 V: 15 kW
  • Nominel korttidsstrøm Icw: 1 kA
  • 1 NO-hjælpekontakt ifølge de supplerende produktdata
  • NEMA-beskyttelsesgrad: Andet

Betjening og tilslutning

Produktbetegnelsen angiver et rød/gult greb og betjening med drejeknap. Leverandøroplysningerne beskriver også et sort, rektangulært greb af typen I-O og ON-OFF. Leveringsoplysningerne nævner en PE-terminal, mens en supplerende variantbeskrivelse angiver nulklemme. Produktdataene angiver metrisk gevind og 2 × M32 + M16 i top og bund.

Montering og øvrige oplysninger

  • Egnet til indbygning i fordelingstavle
  • Ikke udført som nødstop eller reverseringskontakt
  • Ikke egnet til gulvbefæstigelse eller mellemmontage
  • Ikke beregnet til frontmontering i center eller 4-hulsmontering
  • Integreret motordrev, motordrev som tilvalg og spændingsudløser som tilvalg er ikke angivet
  • Flanger bestilles separat
  • Ved udendørs montering kan der opstå kondens i kapslingen. Dette kan forebygges med egnede kondensventiler.
  • Udført iht. IEC 60947-3

Specifikationer

  • Varenummer:
    2119001969
  • EAN nummer:
    6417019199993
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    1SCA022613R9010, OTE25A3M
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Sikkerhedsafbryder
  • Antal brydere:
    1.0
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal poler:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Beskyttelsesklasse (IP) forside:
    IP65
  • Bredde:
    145.0 mm
  • Dybde:
    90.0 mm
  • Egnet til front montering 4-hul:
    False
  • Egnet til front montering center:
    False
  • Egnet til gulvbefæstigelse:
    False
  • Egnet til indbygning af fordeler:
    True
  • Egnet til mellemmontage:
    False
  • Enhedskontruktion:
    Komplet enhed i kapsling
  • Farve på kontrolelement:
    Rød
  • Højde:
    200.0 mm
  • Integreret motordrev:
    False
  • Koblingskapacitet ved 400 V:
    15.0 kW
  • Låsbar:
    True
  • Max. nominel drift spænding Ue AC:
    750.0 V
  • Motordrev som option:
    False
  • Nominel drifteffekt AC-3, 400 V:
    15.0 kW
  • Nominel drifteffekt på AC-23, 400V:
    15.0 kW
  • Nominel driftsspænding:
    750 - 750 V
  • Nominel kortstids-strømstyrke Icw:
    1.0 kA
  • Nominel permanent strøm ved AC-21, 400 V:
    30.0 A
  • Nominel strøm IE:
    63.0 A
  • Option for spændingsudløser:
    False
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Type af betjeningselement:
    Drejeknap
  • Udført som hovedafbryder:
    True
  • Udført som nødstopsudgave:
    False
  • Udført som reparations-/vedligeholdelsesafbryder:
    True
  • Udført som reverseringskontakt:
    False
  • Udført som sikkerhedsafbryder:
    True
  • Producent/forhandler:
    ABB
