Schneider Electric Harmony RM35UB330, kontrolrelæ, 3F 220-480V, 2 C/O, 5A

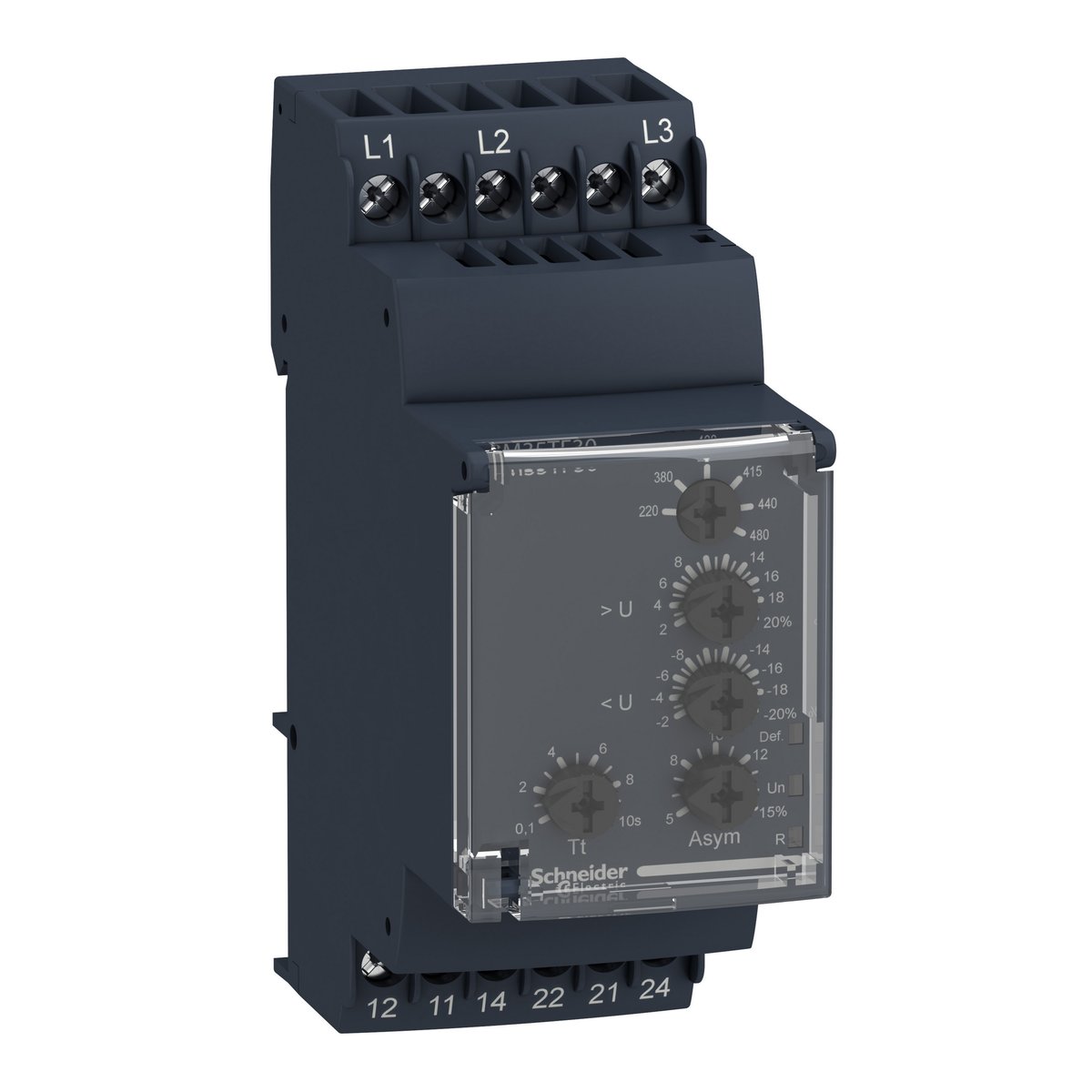

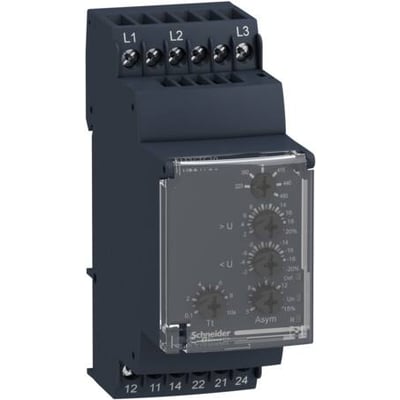

Schneider Electric Harmony RM35UB330 kontrolrelæ til 3-fasede systemer, der overvåger over- og underspænding med tydelige justeringsknapper og terminaler markeret L1, L2, L3.
PRISGARANTI
70+ stk. på lager
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres onsdag d. 17/12)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 17/12
GLS Hjemmelevering49,00 kr.Onsdag d. 17/12
GLS Erhverv49,00 kr.Onsdag d. 17/12
Direkte levering149,00 kr.Tirsdag d. 16/12
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 16/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Harmony RM35 kontrolrelæ til 3-fasede systemer. Overvåger over- og underspænding med justerbare grænser og tidsforsinkelse. Monteres på DIN-skinne. Læs mere…
  • Varenr.:
    7523006487
  • EAN nr.:
    3389119405324
  • Typenr.:
    RM35UB330
pr. stk. | inkl. moms
1.415,00 kr.

Måske interessant?

Beskrivelse

Schneider Electric Harmony RM35UB330 Kontrolrelæ

Harmony RM35 er en serie af avancerede kontrolrelæer designet til nem montering på en DIN-skinne. Denne serie er ideel til applikationer, der kræver flere indstillingsmuligheder end standard kontrolrelæer kan tilbyde. RM35-serien fås også til specielle anvendelser som pumpestyring, elevatorer, hastighedsmåling og beskyttelse af elektromotorer.

RM35UB330 er et kontrolrelæ specifikt til detektering af over- og underspænding i 3-fasede systemer. Målingen udføres som en vinduesmåling, hvor grænserne for højeste og laveste spændingsværdi indstilles. De tre faser tilsluttes L1, L2 og L3 terminalerne øverst på relæet, mens kontaktsættene er placeret i bunden.

Relæet har 2 individuelle udgange, der begge aktiveres, når spændingen ligger inden for det valgte vindue. Udgang R1 skifter position ved detektering af overspænding, mens udgang R2 skifter position ved detektering af underspænding. Begge udgange aktiveres først efter udløb af den indstillede tidsforsinkelse.

Kontrolrelæet forsynes direkte gennem målekredsen og kan anvendes til både 50 Hz og 60 Hz forsyning. Relæet er udstyret med 2 C/O (Change Over) udgange, der kan belastes med op til 5A.

Justeringsmuligheder

På fronten af relæet findes 5 justeringsskruer:

  • Den første skrue bruges til at indstille forsyningsspændingen mellem de 3 faser (valgmuligheder: 220, 380, 400, 415, 440 eller 480 VAC).
  • De næste 2 skruer indstiller grænseværdien for henholdsvis overspænding og underspænding. Værdien sættes til 2-20% af den valgte spændingsniveau fra den første skrue.
  • De 2 nederste skruer bruges til at indstille tidsforsinkelsen for udgangene R1 og R2 ved over- eller underspænding.

Indikatorer

Relæet har 3 lysdioder på fronten:

  • Den øverste diode lyser gult, hvis spændingen er under den øvre grænse.
  • Den midterste diode lyser grønt og indikerer, at der er forsyning til relæet.
  • Den nederste diode lyser, hvis spændingen er over den nedre grænse.

Udforsk Schneider Electric

Se alt fra mærket

Specifikationer

  • Varenummer:
    7523006487
  • EAN nummer:
    3389119405324
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RM35UB330
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Producent/forhandler:
    Schneider Electric
