Harmony RM35UA13MW under-/overspændingsrelæ, 15-600 V AC/DC, 24-240 V AC/DC, 2 C/O, 5 A

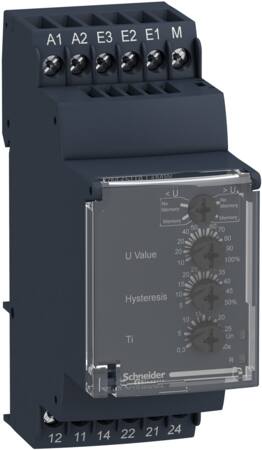

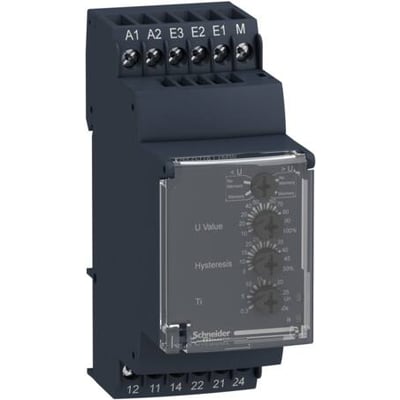

Schneider Electric Harmony RM35UA13MW under-/overspændingsrelæ med sort kabinet, synlige tilslutningsklemmer og indstillingsknapper.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11 - lørdag d. 5/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11 - lørdag d. 5/12
GLS Erhverv49,00 kr.Onsdag d. 25/11 - mandag d. 7/12
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11 - fredag d. 4/12
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Schneider Electric
Harmony RM35UA13MW overvåger over- eller underspænding. Relæet har tre måleområder, 2 C/O-udgange og indstillelig grænseværdi, hysterese og tidsforsinkelse. Læs mere…
  • Varenr.:
    7523006474
  • EAN nr.:
    3389119405317
  • Typenr.:
    RM35UA13MW
pr. stk. inkl. moms
1.053,00 kr.

Måske interessant?

Beskrivelse

Harmony RM35UA13MW er et kontrolrelæ til overvågning af over- eller underspænding. Det monteres på DIN-skinne og indgår i Harmony RM35-serien under Zelio kontrol. Relæet er beregnet til anvendelser, hvor der er behov for flere indstillingsmuligheder end på enklere kontrolrelæer.

Måleområder og funktioner

Spændingen måles mellem klemme M og en af klemmerne E1, E2 eller E3. Relæets funktion indstilles til overspændings- eller underspændingsovervågning. Det kan anvendes til 1-faset over- og underspænding samt DC-over- og underspænding. 3-faset over- og underspænding er ikke muligt.

  • M og E1: 15-150 V AC/DC
  • M og E2: 30-300 V AC/DC
  • M og E3: 60-600 V AC/DC
  • Samlet spændingsmåleområde og responsværdi: 15-600 V
  • Grænseværdi: justerbar fra 10-100 % af det valgte måleområde
  • Hysterese: justerbar fra 5-50 %
  • Ind- og udkoblingsforsinkelse: justerbar fra 0,3-30 sekunder

Forsyning og udgange

Relæet forsynes med 24-240 V AC/DC via terminalerne A1 og A2. Det har 2 skiftekontakter (C/O) med en belastning på op til 5 A og en koblingsevne på 1250 VA. Tilslutningen sker med skrueklemmer, som ikke er aftagelige.

  • Spolespænding ved 50 Hz, AC ved 60 Hz og DC: 24-240 V
  • 2 skiftekontakter; 0 brydekontakter og 0 sluttekontakter
  • Maks. indkoblings- og udkoblingstidsforsinkelse: 30 sekunder
  • Min. indkoblings- og udkoblingsforsinkelse: 0,3 sekunder
  • Mål: 35 mm bred, 90 mm høj og 72 mm dyb

Indstilling og status

Fire justeringsskruer på fronten bruges til at vælge over- eller underspændingsfunktion, indstille grænseværdi og hysterese samt indstille tidsforsinkelsen. En hukommelsesfunktion kan aktiveres. Når den er aktiveret, skal forsyningen afbrydes for at nulstille relæet. Den grønne lysdiode viser, at relæet har forsyning, og den gule lysdiode viser, at relæudgangen er aktiveret.

Anvendelse og specifikationer

RM35-serien anvendes blandt andet til pumpestyringer, elevatorer, hastighedsmåling og beskyttelse af elektromotorer. Relevante anvendelser omfatter industri- og boliginstallationer, fordelingstavler i enkle maskiner, motorer og procesovervågning, opstart og overvågning af vandbehandlingsudstyr samt emballage-, tekstil- og HVAC-anlæg.

  • Anvendelseskategorier efter IEC 60947-5-1: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 og DC-14
  • Produkttype: modulært måle- og kontrolrelæ
  • Produktnummer: 7523006474
  • EAN: 3389119405317

Specifikationer

  • Varenummer:
    7523006474
  • EAN nummer:
    3389119405317
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RM35UA13MW
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 1-faset-hysterese mulig:
    Nej
  • 1-faset-overspænding mulig:
    Ja
  • 1-faset-underspænding mulig:
    Ja
  • 3-faset-hysterese mulig:
    Nej
  • 3-faset-overspænding mulig:
    Nej
  • 3-faset-underspænding mulig:
    Nej
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • Bredde:
    35.0 mm
  • DC-overspændingsfunktion:
    Ja
  • DC-spændingshysteresefunktion:
    Nej
  • DC-underspændingsfunktion:
    Ja
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Højde:
    90.0 mm
  • Max. tilladte indkoblingstidsforsinkelse:
    30.0 s
  • Max. tilladte udkoblingstidsforsinkelse:
    30.0 s
  • Med aftagelige klemmer:
    Nej
  • Min. indstilbar indkoblingsforsinkelse:
    0.3 s
  • Min. indstilbar udkoblingforsinkelse:
    0.3 s
  • Responsværdi spænding:
    15 - 600 V
  • Spændingsmåleområde:
    AC
  • Spændingsmåleområde 1:
    15 - 600 V
  • Spændingsmåleområde 2:
    0 - 0 V
  • Spændingstype for betjening:
    AC/DC
  • Spolespænding 50HZ:
    24 - 240 V
  • Spolespænding AC 60HZ:
    24 - 240 V
  • Spolespænding DC:
    24 - 240 V
  • Producent/forhandler:
    Schneider Electric
