- Varenr.:7586020099
- EAN nr.:3595863932980
- Typenr.:STBDDI3725KC
Måske interessant?
Beskrivelse

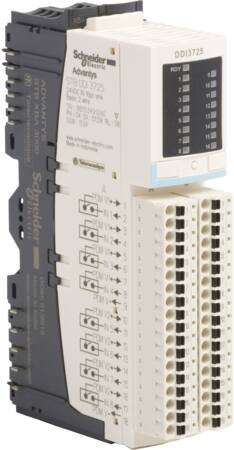

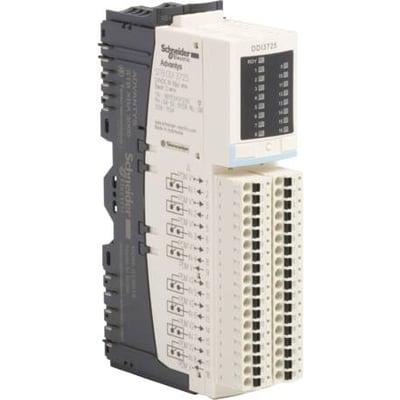

Modicon STB-indgangssæt med 16 digitale indgange
Dette grundlæggende, modulopbyggede I/O-sæt fra Modicon STB-serien har 16 digitale indgange med positiv logik og ingen digitale udgange. Sættet består af STBDDI3725-modulet, STBXBA3000-basen og en STBXTS2180 18-terminal fjederklemme.
Tekniske specifikationer
- Nominel forsyningsspænding: 24 V DC.
- Strømforbrug på logisk bus: 100 mA ved 5 V DC.
- Strømforbrug ved signal 1: 4,5 mA.
- Tilladt indgangsspænding: -3 til 30 V.
- Tidsforsinkelse ved signalskifte: 2 ms.
- Elektrisk tilslutning: fjederklemme.
- Kapslingsklasse: IP20.
- Udgangsstrøm: 0 A. Tilladt udgangsspænding: 0 V.
- AC-forsyningsspænding: 0 V ved både 50 og 60 Hz.
- Indgangene kan ikke konfigureres, og modulet har ingen digitale udgange.
Kompatibilitet og anvendelse
Sættet er beregnet til brug med I/O-basen STBXBA3000 og strømforsyningsmodulerne STBPDT3100 og STBPDT3105. Modicon STB-systemet beskrives som kompatibelt med større feltbusnetværk, herunder Modbus, Ethernet, CANopen, DeviceNet, PROFIBUS og INTERBUS. Feltbusforbindelse kan etableres via en separat buskobling.
Modulet er velegnet til maskiner inden for pakning, aftapning, montering, distribution, tekstil, trykning og halvlederproduktion. Leverandørmaterialet omtaler desuden Modicon LMC058 til føringskontrol og positionering med automatiseringsfunktioner som del af MachineStruxure.
Mål, montering og klassificeringer
Leverandørdataene angiver målene forskelligt. Produktbeskrivelsen angiver 28,1 mm i længden, 65,1 mm i bredden og 125 mm i dybden. Attributterne angiver 18,4 mm i højden, 65,1 mm i dybden og 125 mm i bredden. Vægten er 0,086 kg.
- Kan monteres i rack og er angivet som systemtilbehør.
- Ingen mulighed for frontmontering, væg-/direkte montering eller montageskinne.
- Kategori 1 i henhold til EN 954-1. Ingen SIL-klassificering i henhold til IEC 61508 eller ydeevneniveau i henhold til EN ISO 13849-1 er angivet. Modulet er ikke angivet som egnet til sikkerhedsfunktioner.
- Leverandørdata angiver FM Klasse I, Division 2 samt CE-, UL- og CSA-certificering og EN/IEC -2 type 3-standarder.
Kommunikationsgrænseflader
Modulet har ikke indbyggede understøttelser for KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data Highway, INTERBUS Safety, AS-i-sikkerhed, EtherNet/IP, DeviceNet, MODBUS, AS-i, TCP/IP, CAN, Foundation Fieldbus, øvrige bussystemer, LON, EtherCAT, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS. Det understøtter heller ikke GPRS, Bluetooth, GSM, UMTS eller WLAN 802.11. Der er ingen optisk grænseflade eller IO-Link-master.
Attributterne angiver 0 grænseflader for RS485, seriel TTY, RS232, parallel, USB, trådløs kommunikation, RS422, PROFINET, industriel Ethernet og øvrige grænseflader. De angiver heller ingen eksplosionssikkerhedskategori for gas eller støv, intet tilhørende Ex ia- eller Ex ib-driftmiddel og ingen UL-klassificering for farlige områder.
Specifikationer
-
Varenummer:7586020099
-
EAN nummer:3595863932980Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:STBDDI3725KCNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal digitale indgange:16
-
Antal digitale udgange:0
-
Antal HW-interfaces PROFINET:0
-
Antal HW-interfaces Wireless:0
-
Antal HW-snitflader andre:0
-
Antal HW-snitflader industriel Ethernet:0
-
Antal HW-snitflader parallel:0
-
Antal HW-snitflader RS232:0
-
Antal HW-snitflader RS422:0
-
Antal HW-snitflader RS485:0
-
Antal HW-snitflader seriel TTY:0
-
Antal HW-snitflader USB:0
-
Bredde:125 mm
-
Certificeret til UL farligt område klasse I:Nej
-
Certificeret til UL farligt område division 1:Nej
-
Certificeret til UL farligt område division 2:Nej
-
Certificeret til UL farligt område gruppe A (acetylen):Nej
-
Certificeret til UL farligt område gruppe B (brint):Nej
-
Certificeret til UL farligt område gruppe C (ethylen):Nej
-
Certificeret til UL farligt område gruppe D (propan):Nej
-
Certificeret til UL farligt område gruppe E (metalstøv):Nej
-
Certificeret til UL farligt område gruppe F (kulstofholdigt støv):Nej
-
Certificeret til UL farligt område gruppe G (ikke ledende støv):Nej
-
Certificeret til UL farligt område klasse II:Nej
-
Certificeret til UL farligt område klasse III:Nej
-
Digitale indgange konfigurerbare:Nej
-
Digitale udgange konfigurerbare:Nej
-
Dybde:65.1 mm
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Elektrisk forbindelse:Fjederklemme
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Forsyningsspænding DC:24 - 24 V
-
Højde:18.4 mm
-
IO link master:Nej
-
Kapslingsklasse IP:IP20
-
Kategori i henhold til EN 954-1:1
-
Korslutningssikker udgang:Nej
-
Montageskinnemulighed:Nej
-
Mulighed for feltbusforbindelse over separat buskobling:Ja
-
Mulighed for frontindbygning:Nej
-
Optisk interface:Nej
-
Rackmontage mulig:Ja
-
Radiostandard Bluetooth:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
Spændingstype (indgang):DC
-
Strømforbrug ved signal 1:4.5 mA
-
Systemtilbehør:Ja
-
Tidsforsinkelse ved signalskifte:2 - 2 ms
-
Tilladt spænding på indgang:-3 - 30 V
-
Tilladt spænding på udgang:0 - 0 V
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type af digitale udgange:Ingen
-
Type forsyningsspænding:DC
-
Udgangsspændingstype:DC
-
Udgangsstrøm:0 A
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Nej
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Nej
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Nej
-
Understøtter protokol til EtherCAT:Nej
-
Væg-/direkte montering:Nej
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
