Modicon STB digitalt indgangssæt, 16 indgange, 24 V DC, IP20, STBDDI3725KS

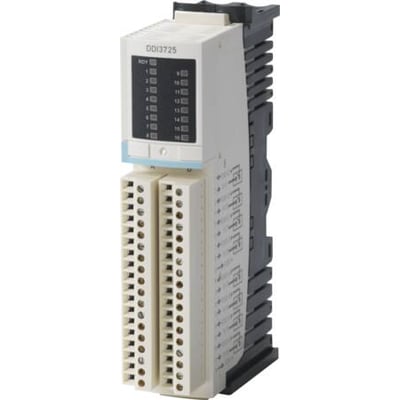

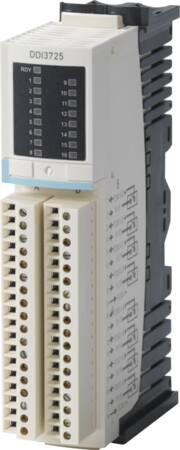

Schneider Electric Modicon STB STBDDI3725KS er et digitalt indgangssæt med 16 indgange; modulet ses forfra og fra siden.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - onsdag d. 9/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - onsdag d. 9/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - tirsdag d. 8/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Grundlæggende Modicon STB-sæt med 16 digitale indgange med positiv logik, 24 V DC-forsyning, IP20-kapsling og skrueforbindelse. Læs mere…
  • Varenr.:
    7586020183
  • EAN nr.:
    3595863932973
  • Typenr.:
    STBDDI3725KS
pr. stk. inkl. moms
2.354,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Modicon STB-sættet er en del af et modulopbygget, distribueret I/O-system til tilslutning af sensorer og aktuatorer. Sættet har 16 digitale indgange med positiv logik og en nominel forsyningsspænding på 24 V DC. Typen er STBDDI3725KS.

STB-systemet kan tilpasses netværket og beskrives som kompatibelt med større feltbusnetværk. Feltbusforbindelse via en separat buskobling er mulig. Systemet kan rumme op til 32 moduler, samlet som én ø eller fordelt på flere udvidelser.

Tekniske oplysninger

  • Antal digitale indgange: 16; indgangene kan ikke konfigureres.
  • Indgangsspænding: -3 til 30 V DC.
  • Strømforbrug ved signal 1: 4,5 mA.
  • Tidsforsinkelse ved signalskifte: 2 ms.
  • Strømforbrug på logikbussen: 100 mA ved 5 V DC.
  • Ingen digitale udgange; udgangsstrøm: 0 A.
  • Kapslingsklasse: IP20.
  • Elektrisk tilslutning: skrueforbindelse.
  • Mål: 125 mm bred, 65,1 mm dyb og 18,4 mm høj. Vægt: 0,086 kg.

Montering og kompatibilitet

Sættet er beregnet til brug med I/O-basen STBXBA3000 og strømforsyningsmodulerne STBPDT3100 og STBPDT3105. Rackmontering er mulig, og modulet er systemtilbehør. Feltbusforbindelse kræver en separat buskobling. Frontmontering, væg- eller direkte montering og montering på montageskinne er ikke angivet som mulige monteringsformer.

Leverandørmaterialet angiver kompatibilitet på systemniveau med Modbus, Ethernet, CANopen, DeviceNet, PROFIBUS og INTERBUS. Modulets attributter angiver ikke direkte understøttelse af disse protokoller. De angiver heller ikke direkte understøttelse af KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-interface-sikkerhed, EtherNet/IP, AS-i, TCP/IP, Foundation Fieldbus, LON, EtherCAT, SUCONET, PROFIsafe eller SafetyBUS p.

Indhold og anvendelse

Sættet omfatter STBXTS1180, en 18-terminal skruekonnektor, STBDDI3725-modulet og STBXBA3000-basen. Det er angivet til brug i maskiner til pakning, aftapning, montering, distribution, tekstil, trykning og halvlederproduktion.

Godkendelser og sikkerhedsoplysninger

Produktet er angivet med FM Class 1 Division 2, CE, UL og CSA samt standarden EN/IEC -2, type 3. Kategori i henhold til EN 954-1 er 1. SIL i henhold til IEC 61508 og ydeevneniveau i henhold til EN ISO 13849-1 er angivet som ingen. Produktet er ikke angivet som egnet til sikkerhedsfunktioner. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen, og tilhørende Ex ia- og Ex ib-drift er ikke angivet. Udgang med kortslutningsbeskyttelse er ikke angivet.

Øvrige systemoplysninger

Modulets attributter angiver ingen GPRS-, GSM-, UMTS-, Bluetooth- eller WLAN 802.11-funktion og intet optisk interface. Antallet af angivne hardwareinterfaces for RS232, RS422, RS485, seriel TTY, parallel, USB, industriel Ethernet, PROFINET, trådløs kommunikation og øvrige interfaces er 0.

Leverandørmaterialet omtaler desuden Modicon LMC058 i forbindelse med føringskontrol, positionering og automatiseringsfunktioner samt MachineStruxure som en fleksibel tilgang til maskinstyring.

Specifikationer

  • Varenummer:
    7586020183
  • EAN nummer:
    3595863932973
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    STBDDI3725KS
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    16
  • Antal digitale udgange:
    0
  • Antal HW-interfaces PROFINET:
    0
  • Antal HW-interfaces Wireless:
    0
  • Antal HW-snitflader andre:
    0
  • Antal HW-snitflader industriel Ethernet:
    0
  • Antal HW-snitflader parallel:
    0
  • Antal HW-snitflader RS232:
    0
  • Antal HW-snitflader RS422:
    0
  • Antal HW-snitflader RS485:
    0
  • Antal HW-snitflader seriel TTY:
    0
  • Antal HW-snitflader USB:
    0
  • Bredde:
    125 mm
  • Digitale indgange konfigurerbare:
    Nej
  • Digitale udgange konfigurerbare:
    Nej
  • Dybde:
    65.1 mm
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Eksplosionssikkerhedskategori for støv:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    18.4 mm
  • IO link master:
    Nej
  • Kapslingsklasse IP:
    IP20
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    Nej
  • Montageskinnemulighed:
    Nej
  • Mulighed for feltbusforbindelse over separat buskobling:
    Ja
  • Mulighed for frontindbygning:
    Nej
  • Optisk interface:
    Nej
  • Rackmontage mulig:
    Ja
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard GPRS:
    Nej
  • Radiostandard GSM:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    DC
  • Strømforbrug ved signal 1:
    4.5 mA
  • Systemtilbehør:
    Ja
  • Tidsforsinkelse ved signalskifte:
    2 - 2 ms
  • Tilladt spænding på indgang:
    -3 - 30 V
  • Tilladt spænding på udgang:
    0 - 0 V
  • Tillhørende driftmiddel (Ex ia):
    Nej
  • Tillhørende driftmiddel (Ex ib):
    Nej
  • Type af digitale udgange:
    Ingen
  • Type forsyningsspænding:
    DC
  • Udgangsspændingstype:
    DC
  • Udgangsstrøm:
    0 A
  • Understøtter AS-interface sikkerhed på jobbet:
    Nej
  • Understøtter ASI-protokol:
    Nej
  • Understøtter CAN-protokol:
    Nej
  • Understøtter Data-Highway protokol:
    Nej
  • Understøtter DeviceNet protokol:
    Nej
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for DeviceNet Safety:
    Nej
  • Understøtter protokol for Foundation Fieldbus:
    Nej
  • Understøtter protokol for INTERBUS-Safety:
    Nej
  • Understøtter protokol for INTERBUS:
    Nej
  • Understøtter protokol for LON:
    Nej
  • Understøtter protokol for MODBUS:
    Nej
  • Understøtter protokol for øvrige bussystemer:
    Nej
  • Understøtter protokol for PROFINET IO:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol for SERCOS:
    Nej
  • Understøtter protokol for SafetyBUS p:
    Nej
  • Understøtter protokol for SUCONET:
    Nej
  • Understøtter protokol for TCP/IP:
    Nej
  • Understøtter protokol til EtherCAT:
    Nej
  • Væg-/direkte montering:
    Nej
  • Velegnet til sikkerhedsfunktioner:
    Nej
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
