MicroLogic 6.2 EM strømrelæ, 3-polet, 80 A, C1036M080

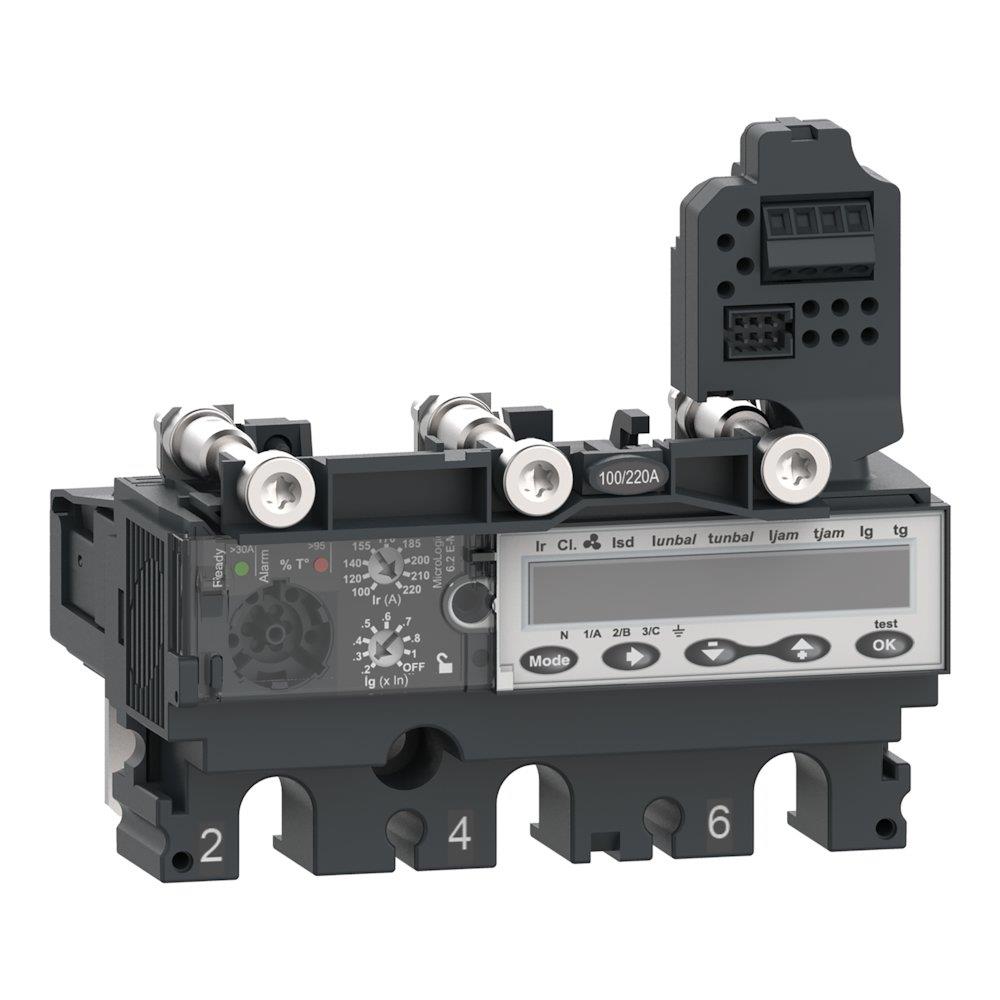

Schneider Electric MicroLogic 6.2 EM strømrelæ, 3-polet og 80 A, med frontdisplay og tre tilslutninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
3-polet elektronisk strømrelæ med energimåling til ComPacT NSX 100/160/250. Har justerbare beskyttelsesfunktioner og mærkestrøm på 80 A. Læs mere…
  • Varenr.:
    3322741219
  • EAN nr.:
    3606482000452
  • Typenr.:
    C1036M080
pr. stk. inkl. moms
10.780,00 kr.

Måske interessant?

Beskrivelse

MicroLogic 6.2 EM er en 3-polet, 3d elektronisk strømrelæenhed med energimåling til ComPacT NSX 100/160/250 maksimalafbrydere. Enheden er beregnet til motorbeskyttelse og har en mærkestrøm på 80 A. Når den forbindes med en ComPacT NSX-grundenhed, indgår den i EcoStruxure Power-arkitekturen.

Beskyttelsesfunktioner

Strømrelæet har justerbar overbelastningsbeskyttelse samt justerbar korttids- og momentan kortslutningsbeskyttelse. Det har også beskyttelse mod faseubalance eller fasetab samt justerbar jordfejlsbeskyttelse.

  • Indstillingsområde for overbelastningsudløser: 35–80 A
  • Indstilling for forsinket kortslutningsudløser: 175–1040 A
  • Indstilling for uforsinket kortslutningsudløser: 1200–1200 A
  • Indstillingsværdi for momentan kortslutningsudløser: startværdi 1200 A og stopværdi 1040 A
  • Kortslutningsudløserfunktion: forsinket
  • Nominel strøm: 80 A
  • Nominel brydestrøm: 80 A

Visning og elektriske data

Displaymodulet viser energimåling og giver mulighed for finjustering. Alarmdioder angiver overbelastning, og den grønne Klar-LED blinker, når afbryderen er klar til drift.

  • Driftsspænding: 690 V AC ved 50 Hz og 690 V AC ved 60 Hz
  • Forsyningsspænding: 24 V DC
  • Spolespænding: 24 V DC
  • Ekstern strømforsyning er påkrævet
  • Antal hjælpekontakter: 0 NO, 0 NC og 0 med skiftefunktion

Mål og produktdata

  • Bredde: 104,7 mm
  • Højde: 96,9 mm
  • Dybde: 90,3 mm
  • Typebetegnelse: C1036M080
  • Produktnummer: 3322741219
  • EAN: 3606482000452
  • Oprindelsesland: Frankrig (FR)

Angivne SVHC-stoffer over 0,1 %: bly, diboron-trioxide, lead tetroxide, lead titanium zirconium oxide, lead-monoxide og Octrizole.

Specifikationer

  • Varenummer:
    3322741219
  • EAN nummer:
    3606482000452
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    C1036M080
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal hjælpekontakter med skifte funktion:
    0.0
  • Antal hjælpekontakter som er NO:
    0.0
  • Antal hjælpekontakter som er NC:
    0.0
  • Antal poler:
    3.0
  • Bredde:
    104.7 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    90.3 mm
  • Ekstern strømforsyning påkrævet:
    Ja
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    96.9 mm
  • Indstillingsområde for overbelasningsudløser:
    35 - 80 A
  • Kortslutningsudløsefunktion:
    Forsinket
  • Med jordfejlsbeskyttelse:
    Ja
  • Motorbeskyttelsestype:
    Elektronisk udgivelse
  • Nominel brydestrøm:
    80.0 A
  • Nominel strøm IE:
    80.0 A
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Spolespænding DC:
    24 - 24 V
  • Startværdi momentan kortslutningsudløser - indstillingsområde:
    1200.0 A
  • Stopværdi momentan kortslutningsudløsning:
    1040.0 A
  • Strøm indstilling forsinket kortslutningsudløser:
    175 - 1040 A
  • Strøm indstilling uforsinket kortslutningsudløser:
    1200 - 1200 A
  • SVHC stof over 0,1%:
    Bly, Diboron-trioxide, Lead tetroxide, Lead titanium zirconium oxide, Lead-monoxide, Octrizole
  • Type forsyningsspænding:
    DC
  • Producent/forhandler:
    Schneider Electric
