Styrekabel XCH-JZ, 5G0,75 mm², 300/500 V - pr. meter

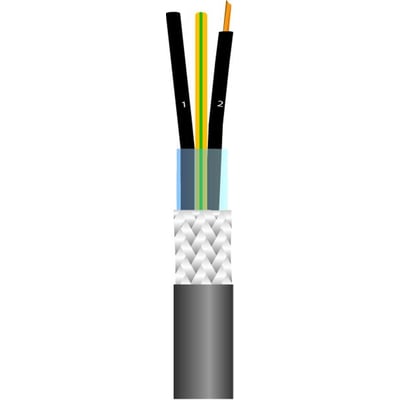

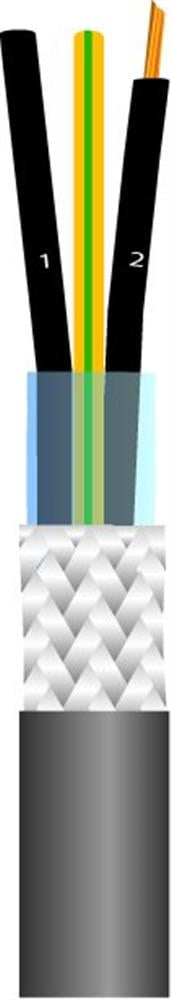

Tegning af styrekablet XCH-JZ med grå yderkappe, flettet skærm, nummererede ledere og grøn/gul jordleder.
PRISGARANTI
1000+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 6/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 6/11
GLS Erhverv49,00 kr.Fredag d. 6/11
GLS Hjemmelevering59,00 kr.Fredag d. 6/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Skærmet, halogenfrit styrekabel med 5 mangetrådede kobberledere og beskyttelsesleder til maskinindustrien. Til bevægelig installation og udendørs brug. Læs mere…
  • Varenr.:
    5435532478
  • EAN nr.:
    5705152802476
  • Typenr.:
    5435532478, SHM075L00515492
pr. meter inkl. moms
29,75 kr.

Andre købte også

Måske interessant?

Beskrivelse

Anvendelse

Styrekabel XCH-JZ er beregnet til maskinindustrien og kan anvendes ved fri bevægelse med let til middel mekanisk belastning i tørre og fugtige rum samt udendørs. Kablet er UV-bestandigt og oliebestandigt iht. IEC 60811-404.

Konstruktion

  • 5 ledere, 0,75 mm², mangetrådet kobber, klasse 5 iht. VDE 0295
  • Lederstørrelse: AWG 20
  • Lederisolering: Special VPE, halogenfri, iht. IEC 60092-351; lederisoleringen er også angivet som XLPE
  • Skærm: Aluminiumcoated tape og flettet, fortinnet kobbertråd. Ingen individuel skærm
  • Yderkappe: Halogenfri HM4/polyolefin iht. IEC 60092-353
  • Kappefarve: Lysegrå/grå
  • Rund kabelgeometri med udvendig diameter på 7,1 mm
  • Blank lederoverflade
  • Ingen paropbygning

Ledermærkning

XCH-JZ har sorte ledere med hvid talmarkering og en grøn/gul beskyttelsesleder i det yderste lag. Kablet har beskyttelsesleder.

Elektriske specifikationer

  • Mærkespænding: 300/500 V; nominel spænding U: 500 V
  • Prøvespænding: 2000 V

Temperatur og installation

  • Temperaturområde ved fast oplægning: -35 °C til +90 °C
  • Temperaturområde ved bevægelig oplægning: -5 °C til +90 °C
  • Bøjningsradius ved fast oplægning: 10 × D
  • Ikke angivet som kuldebestandigt iht. EN 60811-504, EN 60811-505 og EN 60811-506

Standarder og klassificeringer

  • Konstruktionsstandard: IEC 60092-353
  • Brandtekniske specifikationer: IEC 60332-3, IEC/EN 60332-1-2, IEC 61034, EN 61034-2 og IEC 60754-1/2
  • Halogenfri iht. EN 60754-1/2
  • Lav røgudvikling iht. EN 61034-2
  • Brandreaktionsklasse: Eca iht. EN 13501-6

Typebetegnelser

XCH-JZ, 5435532478 og SHM075L00515492.

Specifikationer

  • Varenummer:
    5435532478
  • EAN nummer:
    5705152802476
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    5435532478, SHM075L00515492
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styrekabel
  • Antal ledere:
    5.0
  • AWG størrelse:
    20
  • Beskyttelsesleder:
    True
  • Brandhæmmende:
    Iht. IEC/EN 60332-1-2
  • Farve yderkappe:
    Grå
  • Godkendt udetemperatur, bevægeligt kabel:
    -5 - 90 °C
  • Godkendt udetemperatur, fast oplagt kabel:
    -35 - 90 °C
  • Halogenfri (i.h.t. EN 60754-1 / 2):
    True
  • Individuel skærm:
    Ingen
  • Jord:
    Med jord
  • Kabel geometri?:
    Rund
  • Kabeldimension:
    5G0,75mm2
  • Kappefarve:
    Grå
  • Kuldebestandig i.h.t. EN 60811-504 + 505 + 506:
    False
  • Lav røgudvikling i.h.t. EN 61034-2:
    True
  • Leder overflade:
    Blank
  • Lederfarver:
    Nummererede Leder
  • Lederisolering:
    XLPE
  • Lederklasse:
    Klasse 5 = mangetrådet
  • Ledermærkning:
    Numre
  • Ledermateriale:
    Kobber
  • Lederopbygning:
    Mangetrådet klasse 5
  • Materiale ydre beklædning:
    Polyolefin
  • Med beskyttelsesleder:
    True
  • Nominel ledertværsnit:
    0.75 mm²
  • Nominel spænding U:
    500.0 V
  • Oliebestandig (i.h.t. IEC 60811 til 404):
    True
  • Opspoling:
    1
  • Par opbygning:
    Nej
  • Reaktionsklasse brand i henhold til EN 13501-6:
    Eca
  • Skærm over folie:
    Flettet
  • Type:
    Skærmet
  • Udvendig diameter:
    7.1 mm
  • Yderkappe:
    POE ( Polyolefin ) ( Halogenfri )
  • Producent/forhandler:
    ARCOCAVI
