Styrekabel 5G1,5 XCH-JZ - pr. meter

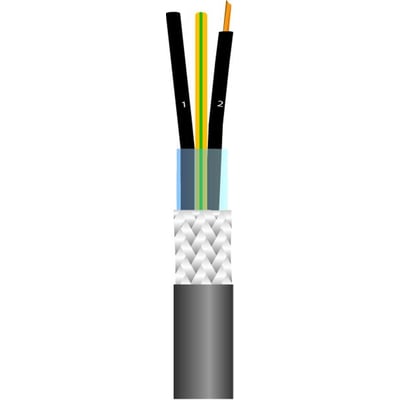

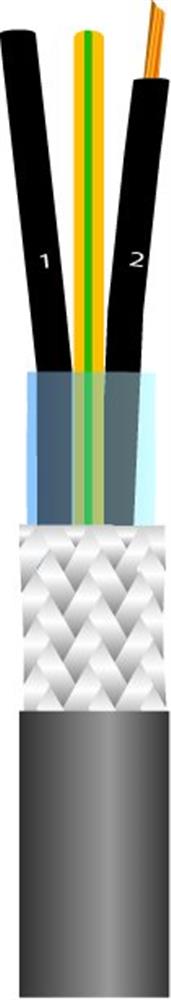

Illustration af Styrekabel XCH-JZ 5G1,5 med 5 farvede ledere, herunder gul/grøn jord, og beskyttende fletning.
PRISGARANTI
500+ stk. på lager
Billigste fragt: GLS Pakkeshop 39,00 kr. (leveres fredag d. 1/5)
Se alle muligheder
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 1/5
GLS Hjemmelevering49,00 kr.Fredag d. 1/5
GLS Erhverv49,00 kr.Fredag d. 1/5
Direkte levering149,00 kr.Torsdag d. 30/4
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 30/4
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Anvendelse. Fleksibel halogenfrit skærmet kabel til maskinindustrien. Dette kabel er anvendeligt ved fri bevægelse med let til middel mekanisk stress i tørre og fugtige rum... Læs mere…
  • Varenr.:
    5435533260
  • EAN nr.:
    5705152803268
  • Typenr.:
    5435533260, SHM150L00516394
pr. meter | inkl. moms
45,50 kr.

Måske interessant?

Beskrivelse

Generel Anvendelse

Dette er et fleksibelt, halogenfrit og skærmet maskinkabel designet til krævende industrielle miljøer. Kablet er velegnet til anvendelse med let til middel mekanisk stress i både tørre og fugtige rum.

Kablet er UV-bestandigt og kan anvendes udendørs, dog med begrænsninger for direkte og langvarig sollys/UV-påvirkning.

  • Fleksibilitet: Fleksibel
  • Mekanisk styrke: Middel
  • Vandpåvirkning: Middel
  • Kemikaliebestandighed: Middel
  • Friktion, slidtage: Middel
  • EMC: Særdeles god beskyttelse

Konstruktion og Materialer

  • Leder: Blank flertrådet kobber, klasse 5 iht. IEC 60228
  • Lederdimension: 1,5 mm²
  • Isolation: Special VPE, HF iht. IEC 60092-351
  • Skærm: Aluminium coated tape med 100% dækning og flettet, fortinnet kobbertråd
  • Yderkappe: Halogenfri POE (Polyolefin) HM4 iht. IEC 60092-353
  • Mellemlæg: Polyesterfolie
  • Kappefarve: Grå

Tekniske Specifikationer

Elektriske specifikationer

  • Mærkespænding: 300/500 V
  • Prøvespænding: 2000 V
  • Ledermodstand: 13,3 Ohm/Km
  • Isolationsmodstand: 20 Mohm/Km

Temperatur og Bøjningsradius

  • Temperatur fast oplagt: -35 °C til +85 °C
  • Temperatur bevægelig: -5 °C til +85 °C
  • Ledertemperatur max.: 90 °C
  • Kortslutningstemperatur max.: 250 °C
  • Bøjningsradius fast oplagt: 10 x D (Udv. diameter)
  • Bøjningsradius bevægelig: 20 x D (Udv. diameter)

Brandtekniske specifikationer

  • Brandklasse: IEC 60332-3-22
  • Funktionsdygtighed/brandsikkerhed: IEC 60332-3-22
  • Lav røgudvikling: Ja - iht IEC 61034
  • Røggas: Fri for halogen og syre iht. IEC 60754-1/2
  • Halogenfri: Ja

Ledermærkning

Kablet leveres med tydelig mærkning for nem installation:

  • XCH-JZ: Sorte ledere med hvid talmarkering, inklusiv grøn/gul beskyttelsesleder i yderste lag.
  • XCH-OZ: Sorte ledere med hvid talmarkering (uden beskyttelsesleder).

Standarder og Certificeringer

  • Konstruktionsstandard: IEC 60092-353
  • Leder klasse: IEC 60228 klasse 5
  • CE-mærket: Ja

Specifikationer

  • Varenummer:
    5435533260
  • EAN nummer:
    5705152803268
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    5435533260, SHM150L00516394
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Kategori:
    Styrekabel
  • Bøjningsradius:
    Fast: 10 x D Bevæg: 20 x D
  • Bøjningsradius bevægelig:
    20
  • Bøjningsradius bevægelig, enhed:
    x Udv. diameter
  • Bøjningsradius fast oplagt, enhed:
    10
  • Brandklasse:
    IEC 60332-3-22
  • Brandsikker:
    Nej
  • CE-mærket:
    Ja
  • Emballagetype:
    Tromle
  • EMC:
    Særdeles god
  • Fleksibilitet:
    Fleksibel
  • Friktion, slidtage:
    Middel
  • Funktionsdygtighed/brandsikkerhed:
    IEC 60332-3-22
  • Fyldkappe:
    Nej
  • Gnaverbeskyttelse:
    Nej
  • Halogenfri:
    Ja
  • Isolationsmodstand:
    20
  • Isolationsmodstand, enhed:
    Mohm/Km
  • Jord:
    Med jord
  • Kabeldimension:
    5G1,5mm2
  • Kabeltype:
    Maskinkabel
  • Kappefarve:
    Grå
  • Kemikaliebestandighed:
    Middel
  • Kortslutningstemperatur max.:
    250 °C
  • Lav røgudvikling:
    Ja - iht IEC 61034
  • Leder:
    Blank flertrådet kobber
  • Leder antal:
    5
  • Leder klasse:
    IEC 60228 klasse 5
  • Leder oplægning:
    Bundtsnoet
  • Lederdimension:
    1,5
  • Lederdimension, enhed:
    mm²
  • Lederfarver:
    Nummererede Leder
  • Ledermærkning:
    JZ
  • Ledermodstand:
    13,3 Ohm/Km
  • Lederopbygning:
    Mangetrådet Klasse 5
  • Lederopmærkning:
    JZ
  • Ledertemperatur max.:
    90 °C
  • Mærkespænding:
    300/500
  • Mærkespænding, enhed:
    V
  • Mekanisk styrke:
    Middel
  • Mellemlæg:
    Polyesterfolie
  • Nominel diameter:
    8,1 mm
  • Omgivelsestemperatur:
    Fast: -35 til +85°C Bevæg: -5 til +85°C
  • Opspoling:
    1
  • Prøvespænding:
    2000
  • Prøvespænding, enhed:
    V
  • Prøvespænding (kv):
    2
  • Røggas:
    IEC 60754-1/2, IEC 61034
  • Skærm 1:
    Alufolie 100% dækning
  • Skærm 2:
    Fortinnet kobberflet
  • Skærmtråd:
    Ingen
  • Sollys/UV:
    Middel
  • Temperatur bevægelig:
    -5 til +85 °C
  • Temperatur fast oplagt:
    -35 til +85 °C
  • Tollerance:
    0,2 +/- mm
  • Type:
    Skærmet
  • UV bestandig:
    Begrænset
  • Vægt pr. km:
    125 kg
  • Vandpåvirkning:
    Middel
  • Yderkappe:
    POE ( Polyolefin ) ( Halogenfri )
  • Producent/forhandler:
    SOLAR
