TA STAP differenstryksregulator, DN 15, 1/2", 10–60 kPa, LF, PN 16

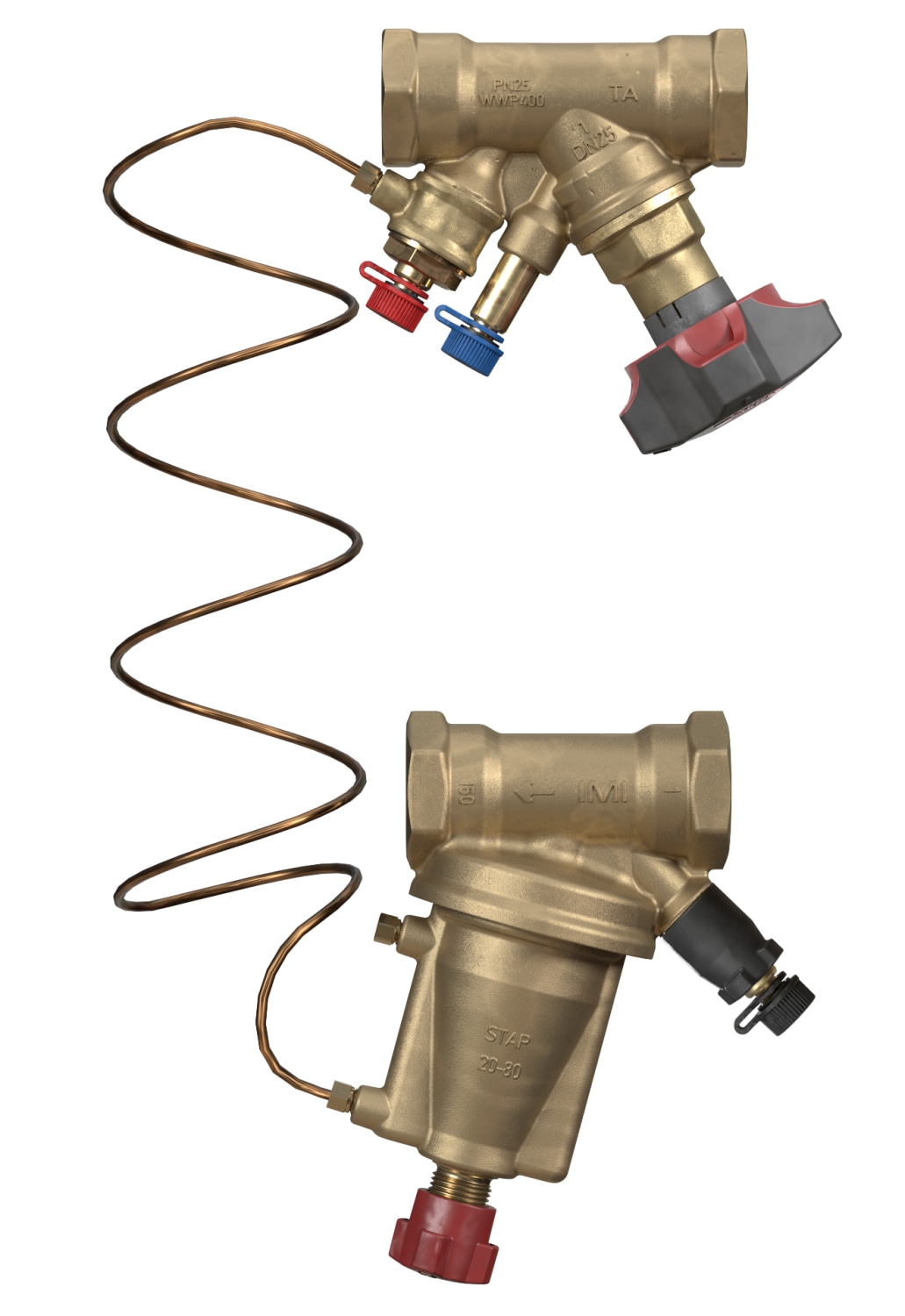

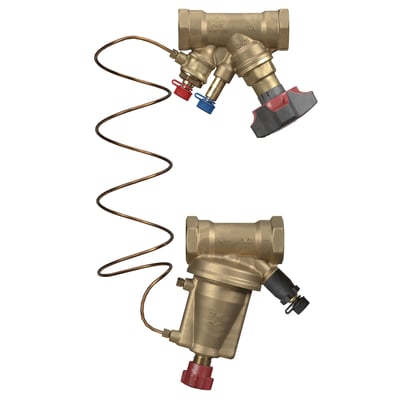

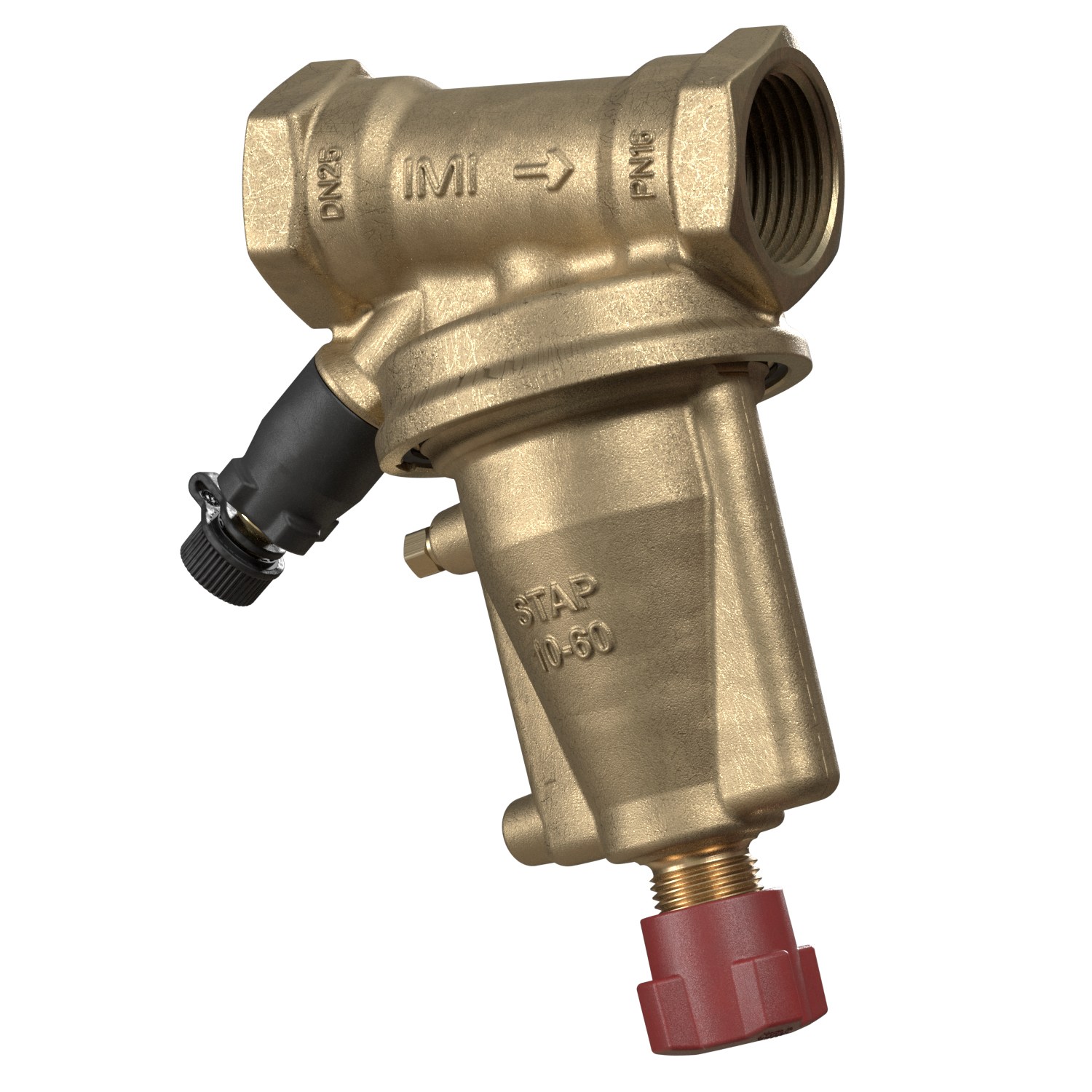

IMI TA STAP differenstryksregulator DN 15, 1/2", 10–60 kPa og PN 16 set tæt på med synlig gevindtilslutning og rødt håndhjul.IMI TA STAP differenstryksregulator DN 15, 1/2", 10–60 kPa og PN 16 vist i sin helhed med rødt håndhjul.IMI TA STAP differenstryksregulator DN 15, 1/2", 10–60 kPa og PN 16 set skråt forfra med ventilhus og sort justeringsdel.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket IMI
Selvvirkende TA STAP differenstryksregulator til varme- og køleanlæg. DN 15, 1/2", indstillingsområde 10–60 kPa, PN 16 og håndhjulsbetjening. Læs mere…
  • Varenr.:
    406963034
  • EAN nr.:
    5902276821264
  • Typenr.:
    52264015
pr. stk. inkl. moms
2.096,00 kr.

Måske interessant?

Beskrivelse

Funktion og anvendelse

TA STAP er en selvvirkende differenstryksregulator til vandbårne varme- og køleanlæg. Den holder et indstillet differenstryk stabilt og understøtter modulerende regulering, indregulering og trinvis idriftsætning. Den trykaflastede kegle bidrager til præcis differenstrykregulering, og reguleringen kan mindske risikoen for støj fra reguleringsventiler.

Ventilen har justerbart differenstryk og afspærringsfunktion, så der ikke kræves en særskilt afspærringsventil. Produktdataene angiver desuden impulsledning og måleudtag med nippel. Den generelle STAP-beskrivelse omtaler måleudtag med aftapmulighed, mens attributdata for denne variant angiver, at den ikke har aftap.

Specifikationer for denne variant

  • Nominel diameter: DN 15, svarende til 1/2".
  • Indstillingsområde: 10–60 kPa.
  • Trykklasse: PN 16.
  • Maksimal trykforskel: 250 kPa ved 20 °C.
  • KVS-værdi: 0,7 m³/h.
  • Højde: 137 mm.
  • Tilslutning: muffe/muffe med indvendigt konisk rørgevind (BSPT).
  • Betjening med håndhjul; spindelvinkel: 45°.
  • Membranstyret og aflåselig. Ingen positionsindikator eller mængdebegrænser.
  • Måletilslutning: nippel. Impulsledning: ja. Koblingstilslutning: nej.
  • LF betyder små flow.

Indstillingsområder og differenstryk i STAP-serien

De øvrige angivne indstillingsområder for STAP-serien afhænger af DN-variant:

  • DN 15–20: 5–25 kPa.
  • DN 15–25: 10–60 kPa.
  • DN 15 LF: 5–25 kPa eller 10–60 kPa.
  • DN 32–40: 10–40 kPa.
  • DN 32–50: 20–80 kPa.
  • Serien er også angivet med indstillingsområderne 20–80 kPa og 40–160 kPa. Stjernemarkering i produktdata angiver fabriksindstilling.
  • Maksimalt differenstryk: 250 kPa for DN 15–50 og 350 kPa for DN 65–100.

Temperatur og medier

  • Arbejdstemperatur: -10 °C til 120 °C.
  • Medier: vand og glykolblandet vand med 0–57 % glykol.

Tilslutning og mærkning

Den generelle serieinformation angiver indvendigt gevind efter ISO 228 med gevindlængde efter ISO 7-1. Flangetilslutning i serien er angivet efter ISO 7005-2. Husmærkning kan omfatte IMI eller TA, PN 16/150, DN, tommeangivelse og pil for strømningsretning. Overdelen mærkes STAP med det relevante indstillingsområde.

Materialer og overflade

Attributdata angiver bronze som materiale for ventilhuset. Den generelle STAP-seriebeskrivelse angiver AMETAL® til ventilhus, overdel, kegle og spindler. Herudover beskrives O-ringe i EPDM-gummi, membran i HNBR-gummi, fjeder i rustfrit stål, fjederholder i AMETAL® og forstærket PPS samt håndhjul i polyamid. AMETAL® beskrives som IMI's afzinkningsbestandige legering.

For overfladebehandlingen angiver produktets attributdata ubehandlet, mens den generelle serieinformation beskriver ventilhuset som epoxylakeret.

Specifikationer

  • Varenummer:
    406963034
  • EAN nummer:
    5902276821264
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    52264015
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Aflåselig:
    Ja
  • betjening:
    Håndhjul
  • Dimension:
    1/2
  • Dimension [dn]:
    15
  • DN mål:
    15
  • Gevind:
    1/2"
  • Højde:
    137.0 mm
  • Indstillingsområde:
    10 - 60 kPa
  • Justerbar trykfoskel:
    Ja
  • KVS værdi:
    0.7 m³/h
  • Maksimal trykforskel ved 20 °C:
    250.0 kPa
  • Måletilslutning:
    Nippel
  • Materialekapslinger:
    Bronze
  • Med aftap:
    Nej
  • Med impulsledning:
    Ja
  • Med koblingstilslutning 1:
    Nej
  • Med koblingstilslutning 2:
    Nej
  • Med mængdebegrænser:
    Nej
  • Membranstyret:
    Ja
  • Nominel diameter:
    1/2"
  • Overfladebehandling:
    Ubehandlet
  • Positionsindikator:
    Nej
  • Tilslutning:
    Muffe/muffe
  • Tilslutning (1):
    Indvendigt rørgevind konisk (BSPT)
  • Tilslutning 2:
    Indvendigt rørgevind konisk (BSPT)
  • Trykklasse:
    PN 16
  • Vinkel på spindel:
    45.0 °
  • Producent/forhandler:
    IMI
