- Varenr.:7586061692
- EAN nr.:3606485408644
- Typenr.:TM221CE40U
Måske interessant?
Beskrivelse

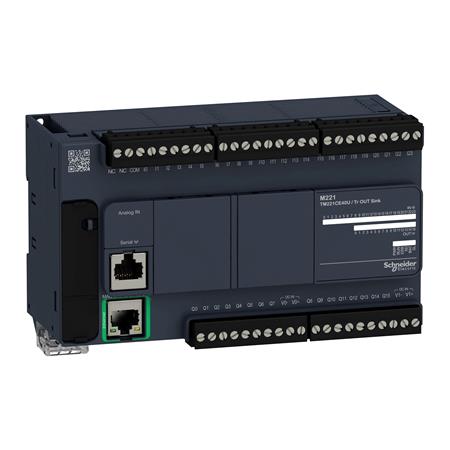

Modicon M221 PLC
Schneider Electric Modicon M221 TM221CE40U er en kompakt PLC til enkle applikationer, hvor programmering og fleksibel udvidelse er relevant. Den integrerede Ethernet-port giver kommunikation via TCP/IP og Modbus. High-speed ind- og udgange kan anvendes til simple motion-løsninger.
Indgange og udgange
- 24 digitale indgange, heraf 4 hurtige indgange.
- 16 digitale NPN-transistorudgange, heraf 4 hurtige udgange.
- 2 analoge indgange med 10 bit opløsning og 0 analoge udgange.
- Udgangsstrøm: 0,5 A. Indgangene understøtter sink- eller source-logik, og udgangene har negativ logik.
- I/O-tilslutning via aftagelige skrueterminaler.
Kommunikation og udvidelse
PLC’en har én industriel Ethernet-port med RJ45-stik, én USB-port med mini-B USB 2.0-stik samt én seriel forbindelse med RJ45-stik og RS232/RS485-interface. Den understøtter Modbus og TCP/IP. PROFINET, EtherNet/IP og CAN understøttes ikke direkte af controlleren.
Modicon M221 kan udvides med TM3-moduler, som også passer til de øvrige PLC’er i Machine Expert-serien. Modulerne omfatter I/O- og analogmoduler samt modulvarianter med integreret sikkerhed, oplyst som PL e/Cat. 4 iht. EN ISO 13849-1. Der findes også kort til forbindelse med en TeSys-motorstarter fra Schneider Electric via RJ45.
Distribuerede I/O-øer kan konfigureres med TM3BCEIP til Ethernet/IP og Modbus TCP eller med TM3BCCO via CANopen. TM3-moduler kan også indgå i distribuerede løsninger via den interne bus; forbindelsen etableres med TM3X-udvidelsesmoduler. PLC’en kan desuden udvides med indstikskort på fronten til temperaturstyring eller andre analoge applikationer.
Programmering
Modicon M221 programmeres med Machine Expert Basic, også omtalt som EcoStruxure Machine Expert Basic. Programmering, visualisering og idriftsættelse håndteres i softwaren, som kan downloades fra Schneider Electrics hjemmeside.
Tekniske data
- Forsyning: 24 V DC; forsyningsområde: 19,2–28,8 V DC.
- Hukommelse: produktattributterne angiver 512 kB RAM. En supplerende leverandørbeskrivelse angiver 256 kB RAM til interne variabler, brugerprogram og data samt 256 kB indbygget flashhukommelse og understøttelse af SD-kort op til 2 GB.
- Processtid for 1K binær operation: 0,2 ms. Op til 255 integrerede kontakture.
- Montering på DIN-skinne eller ved væg-/direkte montering. Ekstra hukommelse er mulig.
- Beskyttelsesklasse IP20. Ingen display, rackmontage eller redundans.
- Vægt: 0,456 kg. Produktattributterne angiver mål på 163 × 75,9 × 103,6 mm, mens en supplerende leverandørbeskrivelse angiver 160 × 70 × 90 mm.
- Produktet er ikke angivet som egnet til sikkerhedsfunktioner og har ingen SIL- eller PL-klassificering. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen.
- Certificeringer angivet i leverandørdata: CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC og cULus.
- SVHC-stof over 0,1 %: bly.
Specifikationer
-
Varenummer:7586061692
-
EAN nummer:3606485408644Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:TM221CE40UNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal analoge indgange:2
-
Antal anologe indgange:2
-
Antal anologe udgange:0
-
Antal digitale indgange:24
-
Antal digitale udgange:16
-
Antal HW-interfaces PROFINET:0
-
Antal HW-interfaces Wireless:0
-
Antal HW-snitflader andre:0
-
Antal HW-snitflader industriel Ethernet:1
-
Antal HW-snitflader parallel:0
-
Antal HW-snitflader RS232:1
-
Antal HW-snitflader RS422:0
-
Antal HW-snitflader RS485:1
-
Antal HW-snitflader USB:1
-
Bredde:163 mm
-
Certificeret til UL farligt område klasse I:Nej
-
Certificeret til UL farligt område division 1:Nej
-
Certificeret til UL farligt område division 2:Nej
-
Certificeret til UL farligt område gruppe A (acetylen):Nej
-
Certificeret til UL farligt område gruppe B (brint):Nej
-
Certificeret til UL farligt område gruppe C (ethylen):Nej
-
Certificeret til UL farligt område gruppe D (propan):Nej
-
Certificeret til UL farligt område gruppe E (metalstøv):Nej
-
Certificeret til UL farligt område gruppe F (kulstofholdigt støv):Nej
-
Certificeret til UL farligt område gruppe G (ikke ledende støv):Nej
-
Certificeret til UL farligt område klasse II:Nej
-
Certificeret til UL farligt område klasse III:Nej
-
Dybde:75.9 mm
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Ekstra hukommelse mulig:Ja
-
Forsyningsspænding:24V
-
Forsyningsspænding DC:19.2 - 28.8 V
-
Højde:103.6 mm
-
Hukommelsesstørrelse:512 kByte
-
IO link master:Nej
-
LTE:Nej
-
Max. antal af kontakture integreret:255
-
Max. antal integrerede relæudgange:0
-
Med display:Nej
-
Montageskinnemulighed:Ja
-
Mulighed for frontindbygning:Nej
-
Optisk interface:Nej
-
Processtid (1K, binær operation):0.2 ms
-
Rackmontage mulig:Nej
-
Radiostandard Bluetooth:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
Redundans:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
SVHC stof over 0,1%:Bly
-
Systemtilbehør:Nej
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type:Kompakt
-
Type forsyningsspænding:DC
-
Type hukommelse:RAM
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Nej
-
Understøtter KNX protokol:Nej
-
Understøtter protokol DNP3:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Nej
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Ja
-
Understøtter protokol IEC 60870:Nej
-
Understøtter protokol til EtherCAT:Nej
-
Understøtter protokol til IEC 61850 ethernet:Nej
-
Væg-/direkte montering:Ja
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
