Schneider Electric Modicon TM3 analogindgangsmodul TM3AI8, 8 indgange, ±10 V / 0–20 mA / 4–20 mA, 12 bit

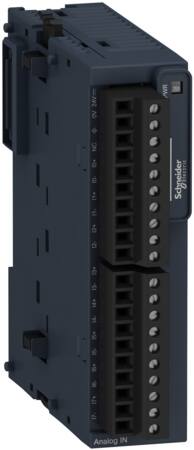

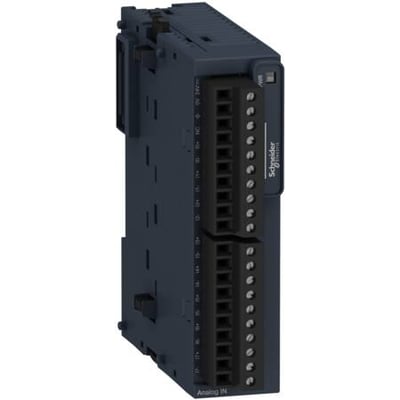

Schneider Electric Modicon TM3AI8 analogindgangsmodul med otte indgange, set skråt forfra med terminalerne synlige.Schneider Electric Modicon TM3AI8 analogindgangsmodul set tættere på forfra, med de to terminalrækker synlige.Sammenstilling af Schneider Electric Modicon TM3-moduler med indgangs- og udgangsterminaler samt grønt SoMachine-symbol.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
8-kanals analogindgangsmodul med 12 bit opløsning til Modicon M221, M241, M251 og M262. Understøtter ±10 V, 0–20 mA og 4–20 mA. Læs mere…
  • Varenr.:
    7586047454
  • EAN nr.:
    3606480648922
  • Typenr.:
    TM3AI8
pr. stk. inkl. moms
2.568,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Schneider Electric Modicon TM3AI8 er et analogt I/O-udvidelsesmodul i Modicon TM3-serien. Det har 8 analoge indgange til spændings- og strømsignaler: ±10 V, 0–20 mA og 4–20 mA. Opløsningen er 12 bit (11 bit + fortegn), og scanningstiden er 1 eller 10 ms.

Modulet er kompatibelt med Modicon M221, M241, M251 og M262 logic controllere. Det kan bruges sammen med frekvensomformere og andre enheder med strøm- eller spændingsindgang. Modicon TM3-moduler kan forbindes til controllere via busudvidelsesstikket, som fordeler data og strømforsyning. TM3-systemet kan også anvendes i en distribueret løsning via intern busforbindelse og TM3X-udvidelsesmoduler.

Tekniske specifikationer

  • Nominel forsyningsspænding: 24 V DC
  • Strømforbrug via buskonnektor ved 5 V DC: 35 mA uden belastning og 45 mA ved fuld belastning
  • Strømforbrug via ekstern forsyning ved 24 V DC: 30 mA
  • Effektforbrug: 1,1 W
  • Antal analoge indgange: 8
  • Antal analoge udgange: 0
  • Indgangene understøtter strøm- og spændingssignaler
  • Attributterne angiver, at indgangene og indgangssignalet ikke er konfigurerbare
  • Isolering mellem indgang og forsyning: 1500 V AC; mellem indgang og intern logik: 500 V AC
  • Kapslingsklasse: IP20
  • Mål: 23,6 mm bredt × 70 mm dybt × 90 mm højt
  • Vægt: 0,11 kg
  • Elektrisk tilslutning: aftagelig skrueterminal med 3,18 mm deling
  • Montering på TH35-15- eller TH35-7.5-skinne iht. IEC eller på plade/panel med fastgørelsessæt

Montering og klassificering

Modicon TM3-udvidelsesmodulerne har en blokeringsmekanisme til samling med logic controllere. Modulet er CE-mærket. De angivne standarder er EN/IEC -2 og EN/IEC -2-201.

  • Kategori iht. EN 954-1: 1
  • Angivet som ikke egnet til sikkerhedsfunktioner
  • SIL iht. IEC 61508: ingen; ydeevneniveau iht. EN ISO 13849-1: ingen
  • Eksplosionssikkerhedskategori for gas og støv: ingen
  • Oprindelsesland: JP
  • SVHC-stof over 0,1 %: bly
  • Type: TM3AI8
  • Produktnummer: 7586047454
  • EAN: 3606480648922

Specifikationer

  • Varenummer:
    7586047454
  • EAN nummer:
    3606480648922
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3AI8
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Analoge indgange konfigurerbare:
    False
  • Analoge udgange konfigurerbare:
    False
  • Antal analoge indgange:
    8
  • Antal anologe indgange:
    8.0
  • Antal anologe udgange:
    0.0
  • Bredde:
    23.6 mm
  • Dybde:
    70.0 mm
  • Effektforbrug:
    1.1 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding:
    24V
  • Højde:
    90.0 mm
  • Indgang, modstand:
    False
  • Indgang, modstandsthermometer:
    False
  • Indgang, spænding:
    True
  • Indgang, strøm:
    True
  • Indgang, termoelement:
    False
  • Indgangssignal, konfigurerbar:
    False
  • Kategori i henhold til EN 954-1:
    1
  • Konfigurerbart udgangssignal:
    False
  • Opløsning på de analoge indgange:
    12.0 Bit
  • Opløsning på de analoge udgange:
    12.0 Bit
  • SIL i.h.t. IEC 61508:
    Ingen
  • SVHC stof over 0,1%:
    Bly
  • Tillhørende driftmiddel (Ex ia):
    False
  • Udgangsspænding:
    False
  • Udgangsstrøm:
    False
  • Velegnet til sikkerhedsfunktioner:
    False
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
