TM3-modul TM3DM24R, 16 digitale indgange, 8 relæudgange, 24 V, skrueklemmer

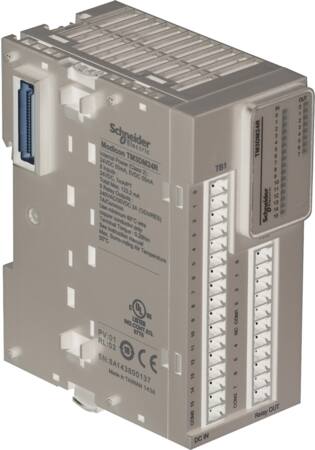

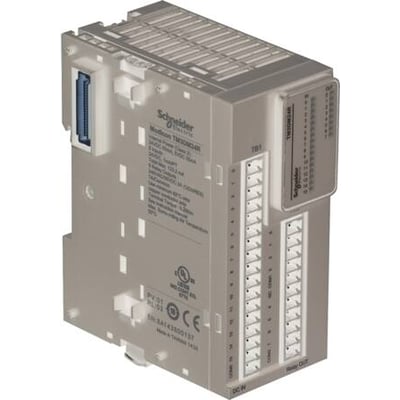

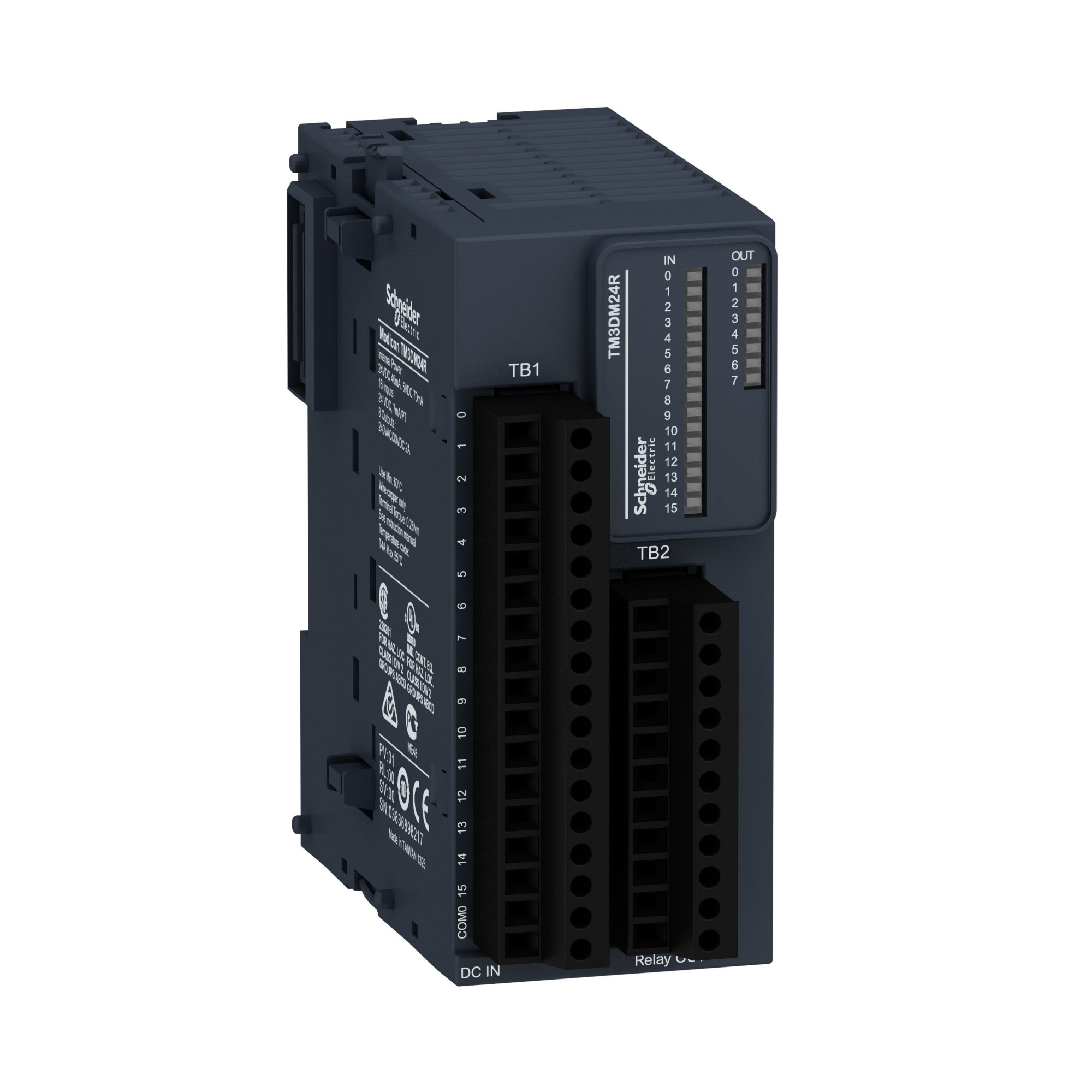

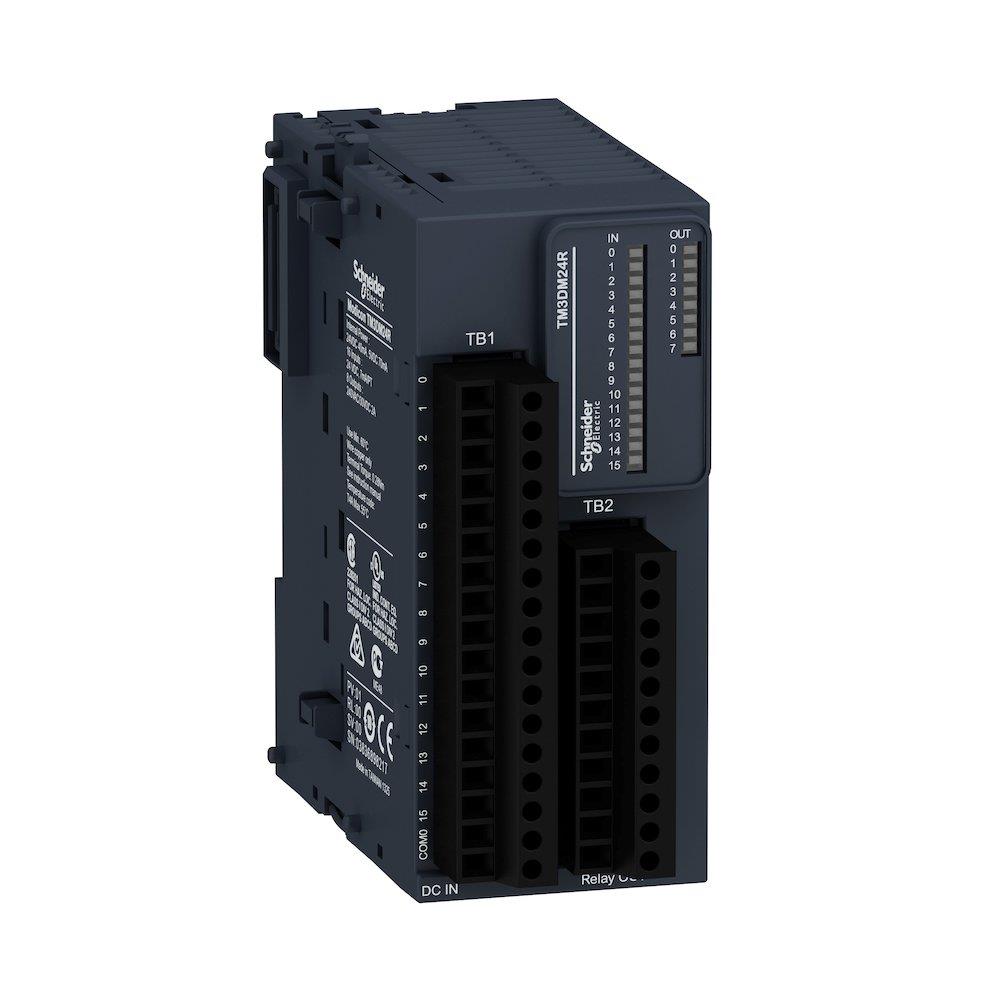

Schneider Electric TM3DM24R-udvidelsesmodul med 16 indgange og 8 relæudgange, set skråt forfra med sorte klemmer.Schneider Electric TM3DM24R-udvidelsesmodul med 16 indgange og 8 relæudgange, set på afstand med klemrækkerne synlige.Schneider Electric TM3DM24R-udvidelsesmodulet ses skråt bagfra i lys grå udførelse med blå stikforbindelse på siden.Schneider Electric TM3DM24R-modul med 16 indgange og 8 relæudgange, tæt skråt forfra med synlige klemmer og indikatorer.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 7/11 - torsdag d. 19/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 7/11 - torsdag d. 19/11
GLS Erhverv49,00 kr.Mandag d. 9/11 - torsdag d. 19/11
GLS Hjemmelevering59,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 6/11 - onsdag d. 18/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TM3DM24R-modul med 16 digitale indgange, 8 relæudgange og skrueforbindelse. Forsynes med 24 V DC og passer til PLC'er i MachineStruxure-serien. Læs mere…
  • Varenr.:
    7586048110
  • EAN nr.:
    3606480611544
  • Typenr.:
    TM3DM24R
pr. stk. inkl. moms
2.264,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

TM3DM24R er et udvidelsesmodul med 16 digitale indgange og 8 relæudgange. Modulet har skrueforbindelse og er beregnet til PLC'er i MachineStruxure-serien.

Funktioner og kompatibilitet

Modulet kan indgå i TM3-systemer med PLC'er fra MachineStruxure-serien. TM3-serien omfatter også moduler til distribuerede løsninger via den interne busforbindelse; forbindelsen etableres med udvidelsesmodulerne TM3X. I serien findes desuden kort til forbindelse mellem en PLC og en TeSys-motorstarter fra Schneider Electric via en almindelig RJ45-forbindelse.

  • 16 digitale indgange, 24 V PNP/NPN
  • 8 digitale relæudgange
  • Forsyning: 24 V DC
  • Tilladt indgangsspænding: 19,2–28,8 V
  • Tilladt udgangsspænding: 30–264 V AC/DC
  • Udgangsstrøm: 2 A
  • Indgangs- og udgangsspændingstype: AC/DC
  • Indgange og udgange kan ikke konfigureres
  • Udgangene er ikke kortslutningssikrede, og modulet har ikke redundans
  • Strømforbrug ved signal 1: 7 mA
  • Tidsforsinkelse ved signalskifte: 4–10 ms
  • Effektforbrug: 2,5 W
  • Elektrisk tilslutning: skrueforbindelse

Sikkerhed og klassificering

Modulet er ikke angivet som egnet til sikkerhedsfunktioner. SIL-klassificering i henhold til IEC 61508 og ydeevneniveau i henhold til EN ISO 13849-1 er angivet som ingen. Kategori i henhold til EN 954-1: 1. Der er ingen angivet eksplosionssikkerhedskategori for gas eller støv.

Mål og produktdata

  • Højde: 90 mm
  • Bredde: 42,9 mm
  • Dybde: 84,6 mm
  • Typebetegnelse: TM3DM24R
  • Produktnummer: 7586048110
  • EAN: 3606480611544
  • Oprindelsesland: Taiwan (TW)
  • Oplyst SVHC-stof over 0,1 %: bly

Specifikationer

  • Varenummer:
    7586048110
  • EAN nummer:
    3606480611544
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    TM3DM24R
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal digitale indgange:
    16.0
  • Antal digitale udgange:
    8.0
  • Bredde:
    42.9 mm
  • Digitale indgange konfigurerbare:
    False
  • Digitale udgange konfigurerbare:
    False
  • Dybde:
    84.6 mm
  • Effektforbrug:
    2.5 W
  • Eksplosionssikkerhedskategori for gas:
    Ingen
  • Elektrisk forbindelse:
    Skrueforbindelse
  • Forsyningsspænding:
    24V
  • Forsyningsspænding AC 50 Hz:
    0 - 0 V
  • Forsyningsspænding AC 60 Hz:
    0 - 0 V
  • Forsyningsspænding DC:
    24 - 24 V
  • Højde:
    90.0 mm
  • Indgangstype digital:
    16
  • Kategori i henhold til EN 954-1:
    1
  • Korslutningssikker udgang:
    False
  • Redundans:
    False
  • SIL i.h.t. IEC 61508:
    Ingen
  • Spændingstype (indgang):
    AC/DC
  • Strømforbrug ved signal 1:
    7.0 mA
  • SVHC stof over 0,1%:
    Bly
  • Tidsforsinkelse ved signalskifte:
    4 - 10 ms
  • Tilladt spænding på indgang:
    19.2 - 28.8 V
  • Tilladt spænding på udgang:
    30 - 264 V
  • Tillhørende driftmiddel (Ex ia):
    False
  • Type af digitale udgange:
    Relæ
  • Type forsyningsspænding:
    AC
  • Udgangsspændingstype:
    AC/DC
  • Udgangsstrøm:
    2.0 A
  • Velegnet til sikkerhedsfunktioner:
    False
  • Ydeevneniveau i.h.t. EN ISO 13849-1:
    Ingen
  • Producent/forhandler:
    Schneider Electric
