- Varenr.:7586047548
- EAN nr.:3606480611377
- Typenr.:TM3DI8G
Måske interessant?
Beskrivelse

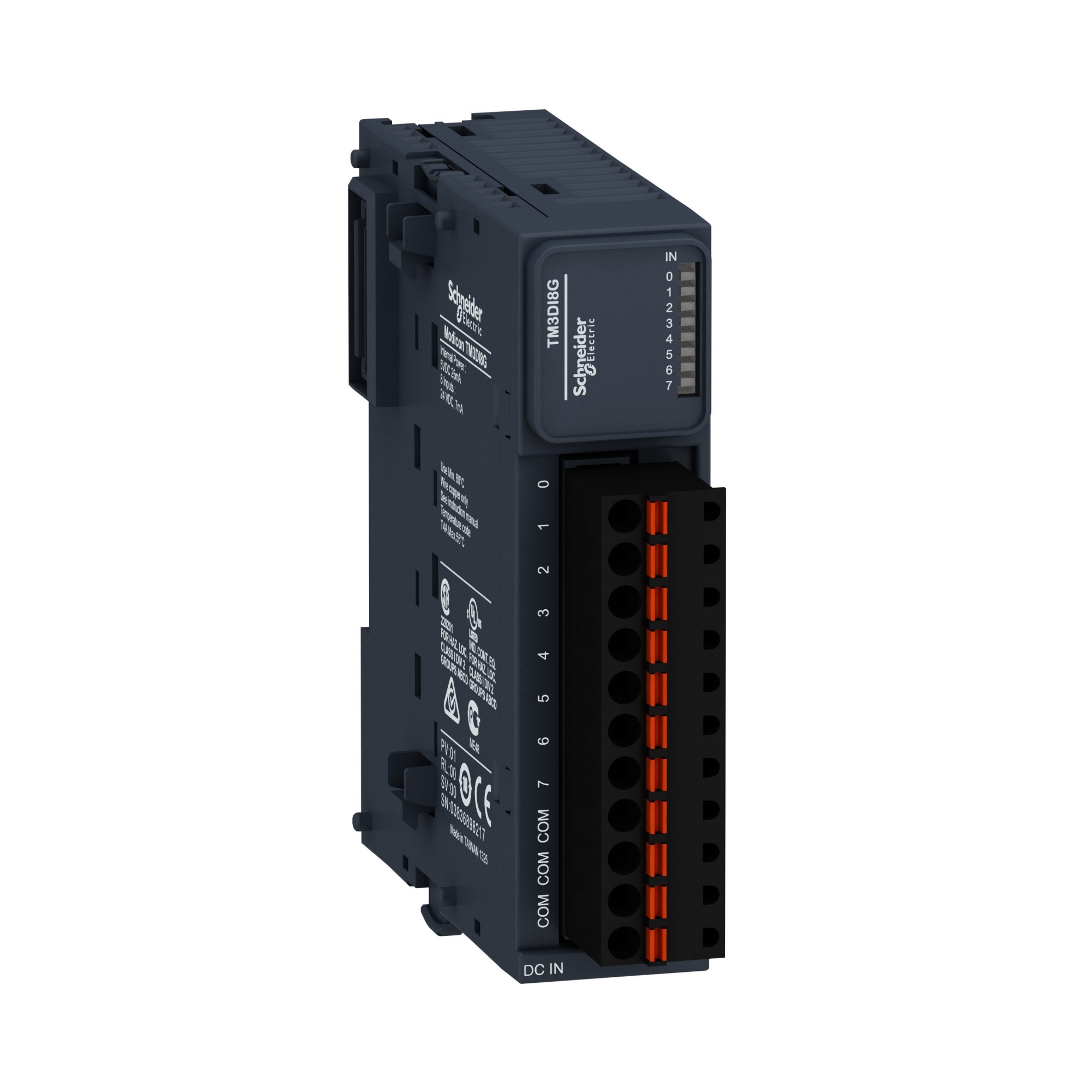

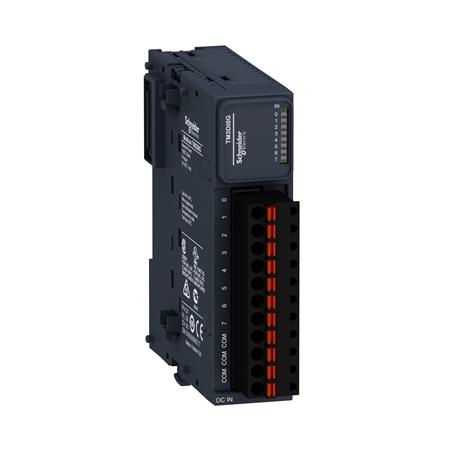

Schneider Electric Modicon TM3DI8G er et digitalt I/O-udvidelsesmodul med 8 indgange. Indgangene understøtter sink/source-logik, også beskrevet som positiv/negativ logik og PNP/NPN. Modulet har aftagelig fjederklemme til elektrisk tilslutning.
Kompatibilitet og anvendelse
Modicon TM3-serien omfatter I/O-udvidelsesmoduler til Modicon M221, M241, M251 og M262. Dette modul er angivet som kompatibelt med Modicon M221-, M241- og M251-logikcontrollere.
TM3-moduler kan samles med logikcontrollere via et busudvidelsesstik, der distribuerer data og strømforsyning. TM3-serien har en blokeringsmekanisme og kan indgå i distribuerede løsninger via den interne busforbindelse og TM3X-udvidelsesmoduler. Serien omfatter desuden moduler til forbindelse mellem en PLC og en TeSys-motorstarter fra Schneider Electric via RJ45.
Tekniske specifikationer
- Antal digitale indgange: 8
- Digitale indgange kan ikke konfigureres
- Indgangsspænding: 24 V DC; tilladt indgangsspænding: 19,2–28,8 V
- Indgangstype er angivet som AC/DC
- Indgangslogik: sink/source, positiv/negativ (PNP/NPN)
- Signalstrøm ved signal 1: 7 mA
- Signalforsinkelse: 4 ms
- Modulet har ingen digitale udgange; udgangsstrøm er angivet som 0 A, og tilladt udgangsspænding som 0–0 V
- Strømforbrug: 24 mA/5 mA ved 5 V DC via buskonnektor; effektforbrug: 1,1 W
- Isolering mellem indgange og intern logik: 500 V AC; indgangene er ikke isoleret fra hinanden
- Fjederklemme med 5,08 mm tilslutningsafstand
- Kapslingsklasse: IP20
- Mål: 27,4 mm bredde × 84,6 mm dybde × 90 mm højde
- Vægt: 0,085 kg
Montering og klassificering
Modulet understøtter montering på TH35-15- eller TH35-7.5-topskinne i henhold til IEC samt på plade eller panel med fastgørelsessæt. Sikkerhedskategori er angivet som kategori 1 i henhold til EN 954-1. Modulet er ikke egnet til sikkerhedsfunktioner og har ingen angivet SIL-værdi i henhold til IEC 61508, intet angivet ydeevneniveau i henhold til EN ISO 13849-1 og ingen redundans. Eksplosionssikkerhedskategori for gas og støv er angivet som ingen; modulet er ikke angivet som tilhørende driftmiddel Ex ia eller Ex ib.
Godkendelser og produktidentifikation
Angivne certificeringer: CE, cULus og C-Tick. Angivne standarder: EN/IEC -2 og EN/IEC -2-201. SVHC-stof over 0,1 %: bly. Oprindelsesland: TW.
- Typenummer: TM3DI8G
- Produktnummer: 7586047548
- EAN: 3606480611377
Specifikationer
-
Varenummer:7586047548
-
EAN nummer:3606480611377Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:TM3DI8GNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal digitale indgange:8.0
-
Antal digitale udgange:0.0
-
Bredde:27.4 mm
-
Digitale indgange konfigurerbare:Nej
-
Digitale udgange konfigurerbare:Nej
-
Dybde:84.6 mm
-
Effektforbrug:1.1 W
-
Eksplosionssikkerhedskategori for gas:Ingen
-
Eksplosionssikkerhedskategori for støv:Ingen
-
Elektrisk forbindelse:Fjederklemme
-
Forsyningsspænding:24V
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Forsyningsspænding DC:24 - 24 V
-
Højde:90.0 mm
-
Kategori i henhold til EN 954-1:1
-
Korslutningssikker udgang:Nej
-
Redundans:Nej
-
SIL i.h.t. IEC 61508:Ingen
-
Spændingstype (indgang):AC/DC
-
Strømforbrug ved signal 1:7.0 mA
-
SVHC stof over 0,1%:Bly
-
Tidsforsinkelse ved signalskifte:4 - 4 ms
-
Tilladt spænding på indgang:19.2 - 28.8 V
-
Tilladt spænding på udgang:0 - 0 V
-
Tillhørende driftmiddel (Ex ia):Nej
-
Tillhørende driftmiddel (Ex ib):Nej
-
Type af digitale udgange:Ingen
-
Type forsyningsspænding:DC
-
Udgangsspændingstype:AC/DC
-
Udgangsstrøm:0.0 A
-
Velegnet til sikkerhedsfunktioner:Nej
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Ingen
-
Producent/forhandler:Schneider Electric
