- Varenr.:7586048217
- EAN nr.:3606485392998
- Typenr.:TM3SAF5R
Måske interessant?
Beskrivelse

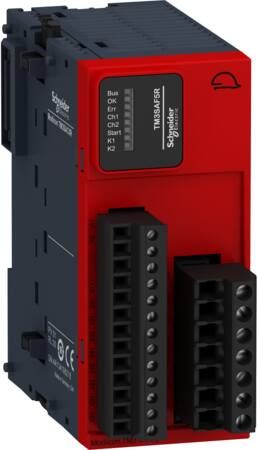

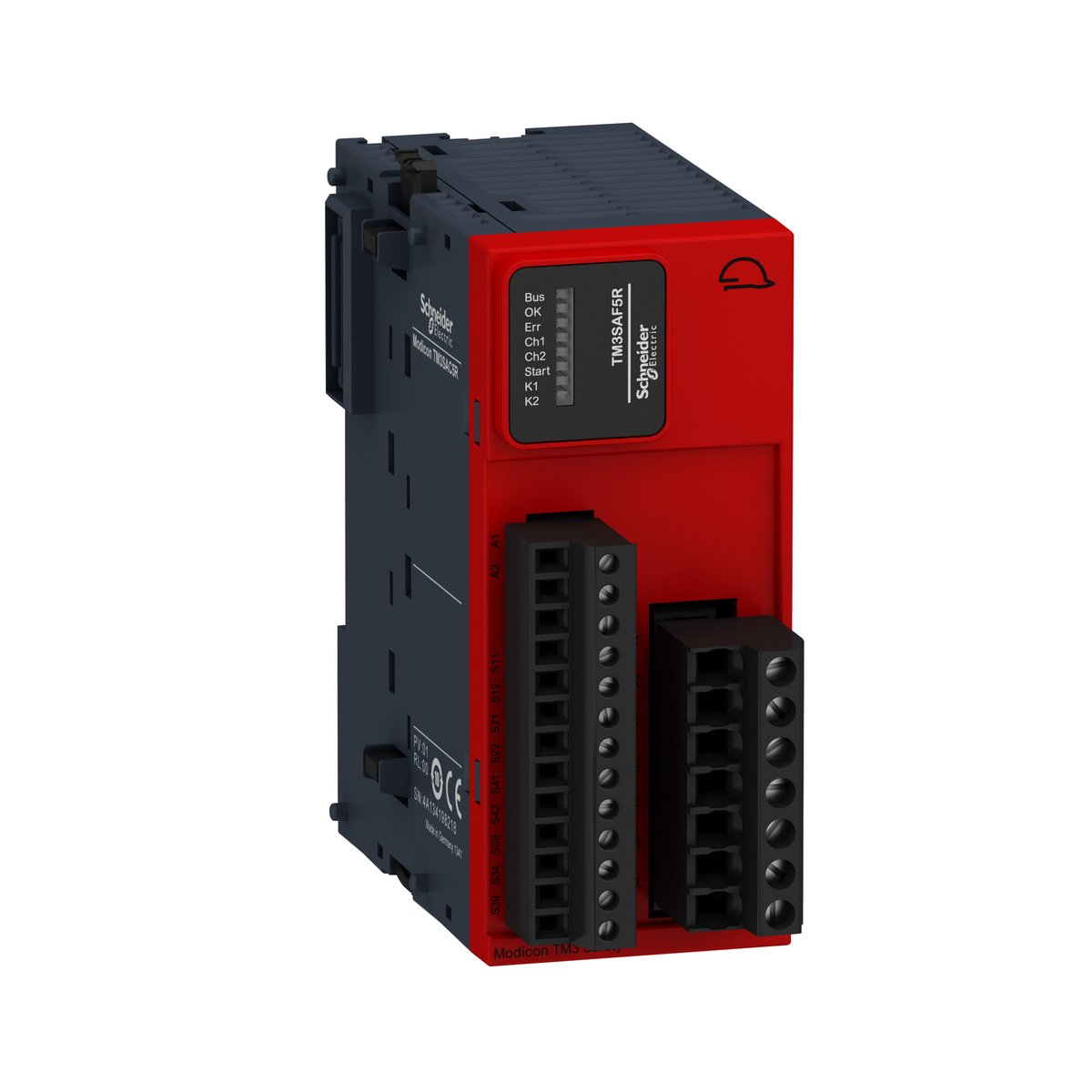

Schneider Electric TM3SAF5R sikkerhedsmodul
TM3SAF5R er et sikkerhedsudvidelsesmodul med 2 digitale indgange og 3 digitale udgange. Leverandørbeskrivelsen angiver overvågning af nødstop, trykknapper og endestop samt 3 NO-sikkerhedskontakter. Modulet forsynes med 24 V DC og er beregnet til montering på DIN-skinne.
Beskrivelsen angiver kompatibilitet med Modicon M221, M241, M251 og M262 logiske controllere (PLC). Kompatibiliteten er i leverandørteksten knyttet til modelbetegnelsen TM3SAC5R, mens produktets typebetegnelse er TM3SAF5R.
Sikkerhed og funktioner
- Ydeevneniveau PL e, kategori 4 i henhold til EN ISO 13849-1
- SILCL 3 i henhold til EN/IEC 62061 og SIL 3 i henhold til IEC 61508
- Stopkategori 1 i henhold til IEC 60204
- Egnet til overvågning af nødstopkredsløb
- 3 ikke-forsinkede sikkerhedsudgange med kontakter og ingen forsinkede sikkerhedsudgange med kontakter
- Ingen sikkerhedsrelaterede halvlederudgange og ingen meldefunktionsudgange
- Ingen startindgang, tilbagemeldingskredsløb eller muting-funktion
- Ikke angivet som egnet til overvågning af ventiler, magnetiske afbrydere, nærhedsafbrydere, optoelektroniske værnemidler, positionsafbrydere eller følesensorer
Leverandørteksten indeholder også angivelsen PL d/kategori 3, som ikke stemmer overens med angivelserne PL e/kategori 4 i samme datagrundlag. Attributterne angiver PL e. Beskrivelsen omtaler endestop, mens attributterne angiver, at modulet ikke er egnet til overvågning af positionsafbrydere.
Tilslutning og montering
Modulet har skrueforbindelse, låsepaler til busforbindelsen og to TM3-busstik, ét på hver side, til videreførelse af forbindelsen mellem tilsluttede moduler. Det har en indbygget låseclips til DIN-skinne samt LED-indikatorer i grøn og rød til kanalstatus og diagnostik.
Leverandørbeskrivelsen omtaler aftagelige skrueklemrækker, mens attributterne angiver, at modulet ikke har aftagelige klemmer.
Tekniske data
- Forsynings- og styrespænding: DC; forsyning angivet som 24 V DC
- Effektforbrug: 1,1 W
- Nominel brydestrøm: 1,1 A
- Mål: 43,7 mm bred, 94 mm høj og 73 mm dyb
- UL-godkendt; ikke angivet som godkendt af TÜV eller BG BIA
- Kategori i henhold til EN 954-1: ingen
Datagrundlaget angiver SVHC-stoffer over 0,1 %: bly, dibortrioxid og blymonoxid.
Specifikationer
-
Varenummer:7586048217
-
EAN nummer:3606485392998Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:TM3SAF5RNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal digitale indgange:2
-
Antal digitale udgange:3
-
Antal udgange, meldefunktion, forsinket, med kontakt:0.0
-
Antal udgange, meldefunktion, forsinket, med halvleder:0.0
-
Antal udgange, meldefunktion, ikke-forsinket, med halvleder:0.0
-
Antal udgange, meldefunktion, ikke-forsinket, med kontakt:0.0
-
Antal udgange, sikkerhedsrelateret, forsinket, med kontakt:0.0
-
Antal udgange, sikkerhedsrelateret, forsinket, med halvleder:0.0
-
Antal udgange, sikkerhedsrelateret, ikke-forsinket, med halvleder:0.0
-
Antal udgange, sikkerhedsrelateret, ikke-forsinket, med kontakt:3.0
-
Bredde:43.7 mm
-
Dybde:73.0 mm
-
Effektforbrug:1.1 W
-
Egnet til overvågning af følesensorer:Nej
-
Egnet til overvågning af magnetiske afbrydere:Nej
-
Egnet til overvågning af nærhedsafbrydere:Nej
-
Egnet til overvågning af nød-stopkredsløb:Ja
-
Egnet til overvågning af optoelektroniske værnemidler:Nej
-
Egnet til overvågning af positionafbryder:Nej
-
Egnet til overvågning af ventiler:Nej
-
Elektrisk forbindelse:Skrueforbindelse
-
Evaluering af indgange:Andet
-
Godkendt i henhold til BG BIA:Nej
-
Godkendt i henhold til TÜV:Nej
-
Godkendt i henhold til UL:Ja
-
Højde:94.0 mm
-
Kategori i henhold til EN 954-1:Ingen
-
Med aftagelige klemmer:Nej
-
Med muting-funktion:Nej
-
Med startindgang:Nej
-
Med tilbagemeldingskredsløb:Nej
-
Montageskinnemulighed:Ja
-
Nominel brydestrøm:1.1 A
-
Sikkerhetstype i.h.t. IEC 61496-1:Ingen
-
SIL i.h.t. IEC 61508:3
-
Spændingstype (driftspænding):DC
-
Spændingstype for betjening:DC
-
Spolespænding 50HZ:0 - 0 V
-
Spolespænding AC 60HZ:0 - 0 V
-
Stopkategori iht IEC 60204:1
-
SVHC stof over 0,1%:Bly, Diboron-trioxide, Lead-monoxide
-
Type:Andet
-
Type forsyningsspænding:DC
-
Type styrespænding 1:DC
-
Type styrespænding 2:DC
-
Ydeevneniveau i.h.t. EN ISO 13849-1:Level e
-
Producent/forhandler:Schneider Electric
