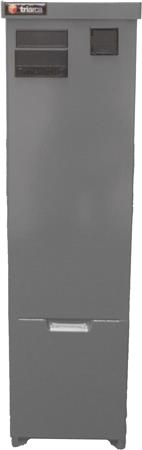

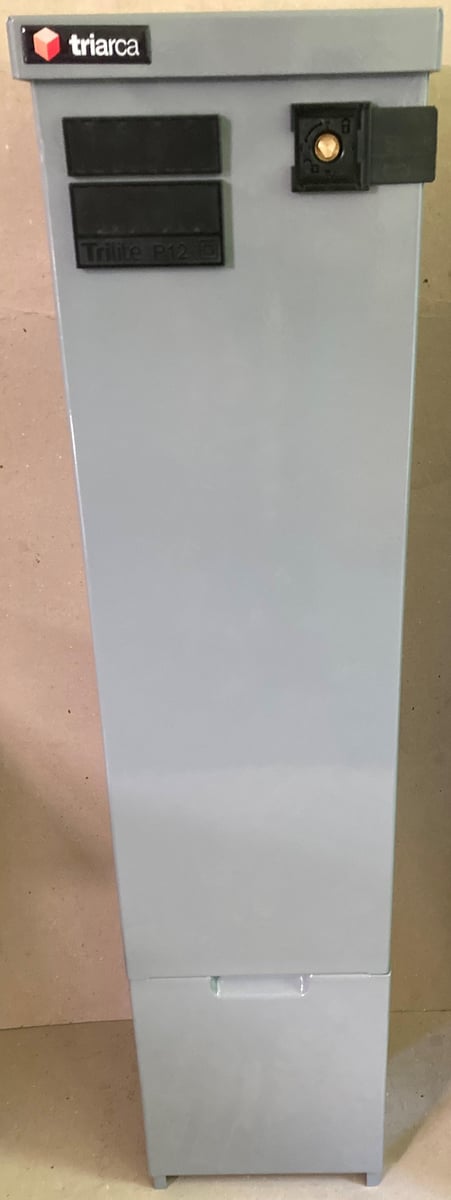

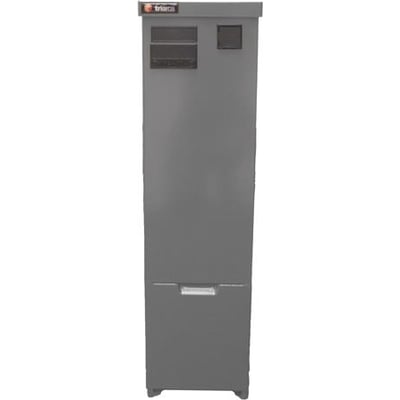

Trilite P12 400A KL.II 38 meter grå

Trilite P El-distribution

Trilite P-serien er designet til el-distributionsnettet og tilbyder en robust aluminiumskapsling. Serien findes også i en Trilite P XL variant, som er højere og dybere end standard Trilite P-modellerne. Trilite P-kapslingerne er fremstillet i søvandsbestandigt aluminium, der kan modstå barske udendørsmiljøer, herunder salt, havgus, fugt og temperaturskift. Kapslingerne er naturligt ventilerende, og designet minimerer kondensdannelse.

Trilite P-kapslingerne kommer i to overfladeudgaver: en polyester coating eller en Rilsan® overflade, afhængigt af om kapslingen skal overholde isolationsklasse I eller klasse II specifikationer.

Specifikationer for Trilite P med skinnesystem

• Aluminiums kapsling med Rilsan® opfylder isolationsklasse II
• Skinnesystem i kobber eller aluminium, 630 A / 400 A
• Høj holdbarhed i C4 miljø

Generelle Egenskaber

• Overfladebehandling i enten Rilsan® eller polyester
• Isolationsklasse I eller II
• Adgangspunkter til kommunikationsnetværk, FTTx og kabel TV
• Anvendelig i installationer for vej, tog, havn og pumper m.m.

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver som option
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med bygge-strøms-udtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Overholder Standarder

• Opfylder kravene i standarderne:
• EN 61439-1
• EN 61439-5
• IP44 efter EN 60529
• IK10 efter EN 62262

Planlægning af Installation

For at planlægge din installation anbefales det at anvende Easy planner (tilgængelig via www.kabelskab.dk). Hav følgende information klar:

• Antal tilgange – Kabeldimension og kabeldiameter?
• Skal der sløjfes videre til næste kabelskab? (Evt. kan FSD anvendes)
• Antal afgange – Kabeldimension og kabeldiameter?

Husk også at vælge:

• Aflastningsbøjle (til hvert kabel)
• Evt. pasindsats (hvis relevant)
• Evt. beslag til parallelføring
• Evt. værktøj til installation

Kompatibelt Tilbehør

Trilite P-serien kan anvendes med en række tilbehør, herunder:

• IC Indgangsklemmesæt (forskellige størrelser og moduler)
• OC Afgangsklemmesæt (forskellige størrelser og DIN-typer)
• Sikringslister (forskellige typer og kapaciteter)
• FSD Indsløjfningslister
• Pasindsatser (til sikringslister)
• Patronhåndtag (til sikringslister)
• Sammenkoblingsbeslag
• Beslag til parallelføring
• Aflastningsbøjler (forskellige størrelser)
• Specialværktøj

Dimensioner og Størrelser

Trilite P-serien fås i forskellige størrelser. For Trilite P12 modellen er dimensionerne HxBxD 700x280x212mm og vægten er 10,9kg. Serien tilbyder også andre størrelser som Trilite P 09 (214mm bredde, 9,3kg) og Trilite P 15 (346mm bredde, 12,2kg).
