Triarca Trilite P18 XL kabelskab, 400 A, klasse II, 60 moduler, Rilsan, grå

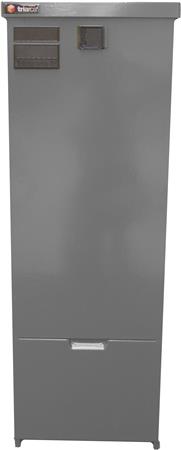

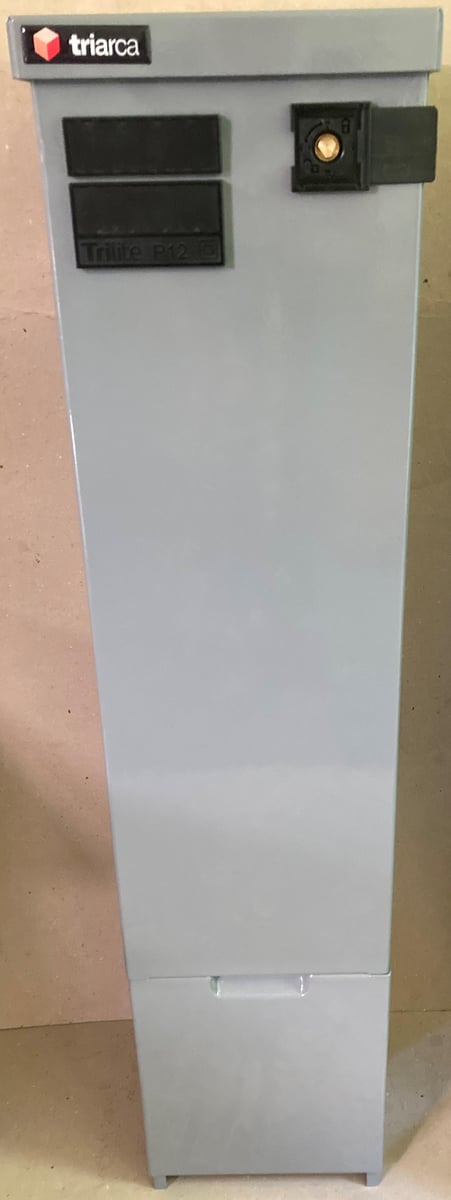

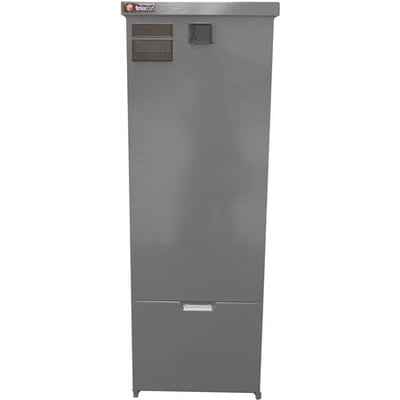

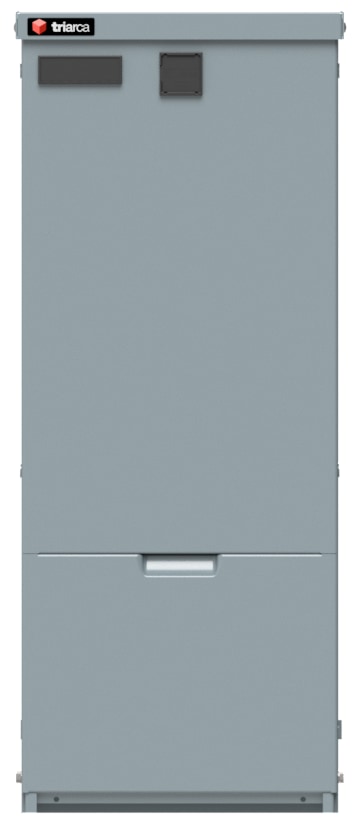

Gråt Triarca Trilite P18 XL kabelskab med lukket front, mærkeplade og greb.Triarca Trilite P18 XL kabelskab set forfra med grå front, sorte mærkefelter og lågegreb.Øvre del af det grå Triarca Trilite P18 XL kabelskab med mærkefelter og åben lås.
PRISGARANTI
9 stk. på lager
Levering til din adresse 99,00 kr. (leveres fra i morgen til torsdag d. 19/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Fra i morgen til torsdag d. 19/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Triarca
Triarca Trilite P18 XL kabelskab i aluminium med 4-leder skinnesystem, 400 A, 500 V, klasse II og IP44. Grå Rilsan-overflade, 60 moduler og mål på 850 × 412 × 265 mm. Læs mere…
  • Varenr.:
    5401018741
  • EAN nr.:
    5711256924235
  • Typenr.:
    692423
pr. stk. inkl. moms
7.030,00 kr.

Måske interessant?

Beskrivelse

Trilite P18 XL kabelskab

Triarca Trilite P18 XL er et kabelskab til el-distributionsnettet med et 4-leder skinnesystem. Skabet er udført i aluminium med grå Rilsan-overflade og isolationsklasse II.

  • Nominel strøm: 400 A
  • Mærkespænding: 500 V
  • Modulbredde: 60 moduler
  • Mål: 850 × 412 × 265 mm (højde × bredde × dybde)
  • Vægt: 15,1 kg
  • Materiale: aluminium
  • Farve: grå
  • Leveres uden monteringsplade og bundplade

Udformning og specifikationer

Trilite P XL er højere og dybere end den oprindelige Trilite P-serie. Trilite P har en højde over jord på 700 mm og en dybde på 212 mm, mens Trilite P XL har en højde over jord på 850 mm og en dybde på 265 mm. Skinnesystemer i Trilite P-serien fås med kobber- eller aluminiumsskinner på 400 A eller 630 A.

Trilite-seriens kapslinger er fremstillet af søvandsbestandigt aluminium og er beregnet til udendørs forhold med blandt andet salt, havgus, fugt og temperaturskift. Kapslingens ventilationsudformning og designelementer begrænser kondens. For Rilsan-udgaven er der angivet en forventet levetid på +60 år; for polyesterudgaven er den angivet til +50 år. For Rilsan-udgaven med skinnesystem er +60 år angivet i et C4-miljø.

  • IP44 efter EN 60529
  • IK10 efter EN 62262
  • Opfylder EN 61439-1 og EN 61439-5

Funktioner og tilvalg i Trilite-serien

Seriens standardfarver er grøn og grå, og andre farver kan vælges som tilvalg. Serien har en anti-graffiti-overflade, aftagelig forlåge og trekantlås som standard. Lågesæt med bygge-strømsudtag kan tilkøbes. Der findes også udtrækssokkel, og kapslingen er forberedt til mærkning og logo. Serien er angivet som egnet til arktiske forhold.

Kompatibelt tilbehør

Følgende tilbehør er angivet som kompatibelt eller anvendeligt sammen med kabelskabet:

  • 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
  • 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
  • 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
  • 596006 – DZ-sikringsliste, 2 × 63 A, 2,5–35 mm², 11 moduler
  • 595940 – DIN 00-sikringsliste uden klemmer, 16–35 mm², 9 moduler
  • 595981 – DIN 2-sikringsliste uden klemmer, 50–300 mm², 26 moduler
  • 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
  • 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
  • 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
  • 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
  • 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
  • 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
  • 595925 – OC-dobbeltklemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
  • 225931, 225932, 225933, 225934 og 225935 – pasindsatse på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 × DZ 63 A, 596006
  • 848611 – patronhåndtag, 1-polet, til sikringsliste 596006
  • 848612 – patronhåndtag, 3-polet, til sikringsliste 596006
  • 251886 – sammenkoblingsbeslag til KSE + KSM, side ved side, grå
  • 251884 – sammenkoblingsbeslag til KSE + KSM, side ved side, grøn
  • 848618 – beslag til parallelføring, DIN 00
  • 848613 – beslag til parallelføring, DIN 2
  • 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8-tomme firkant-sokkel (One Tool)
  • Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm

FSD-indsløjfningslisten kan anvendes ved sløjfning videre til næste kabelskab. Aflastningsbøjle vælges efter kabeldiameter. Pasindsats er relevant ved valg af sikringsliste 596006.

Andre størrelser i serien

  • Trilite P 09 XL: varenummer 692417 i grå eller 692418 i grøn; bredde 214 mm, 27 moduler og vægt 10,9 kg
  • Trilite P 12 XL: varenummer 692419 i grå eller 692420 i grøn; bredde 280 mm, 38 moduler og vægt 13 kg
  • Trilite P 15 XL: varenummer 692421 i grå eller 692422 i grøn; bredde 346 mm, 49 moduler og vægt 14,6 kg
  • Trilite P 18 XL: varenummer 692423 i grå eller 692424 i grøn; bredde 412 mm, 60 moduler og vægt 15,1 kg
  • Trilite P 21 XL: varenummer 692425 i grå eller 692426 i grøn; bredde 478 mm, 71 moduler og vægt 18,2 kg

Produktnummer: 5401018741. Typenummer: 692423. EAN: 5711256924235.

Specifikationer

  • Varenummer:
    5401018741
  • EAN nummer:
    5711256924235
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    692423
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Beskyttelsesklasse kabinet (IP):
    IP44
  • Bredde:
    412.0 mm
  • Dybde:
    265.0 mm
  • Farve:
    Grå
  • Højde:
    850.0 mm
  • Mærkespænding:
    500.0 V
  • Materiale:
    Aluminium
  • Med bundplade:
    Nej
  • Med monteringsplade:
    Nej
  • Nominel strøm:
    400.0 A
  • Overfladebehandling:
    Andet
  • Producent/forhandler:
    Triarca
