Beskrivelse
Kabelskab til el-distribution

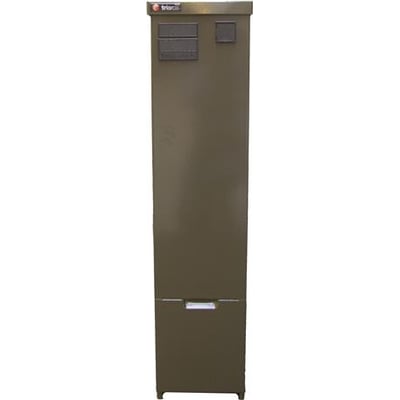

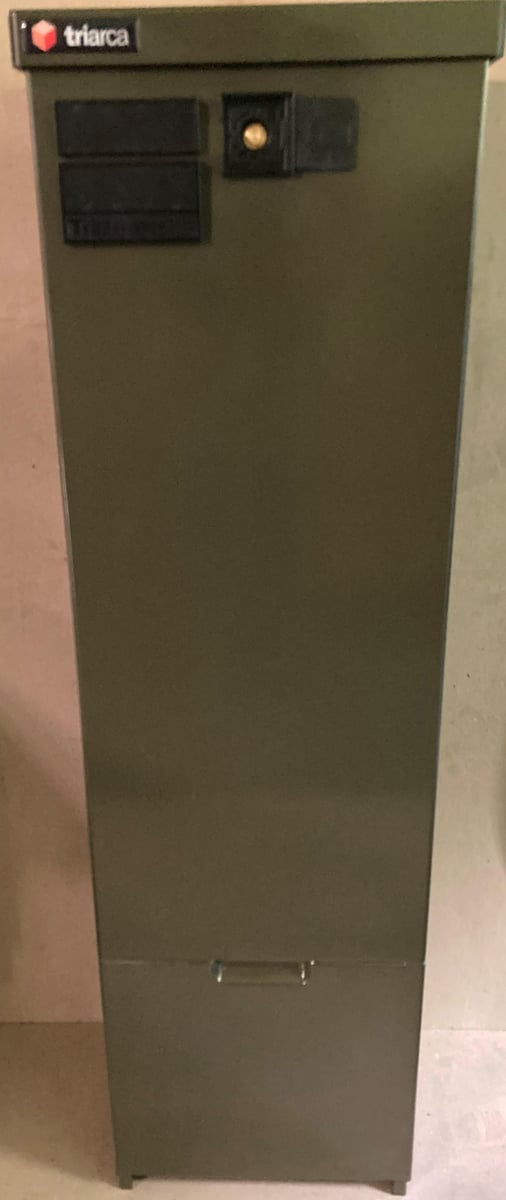

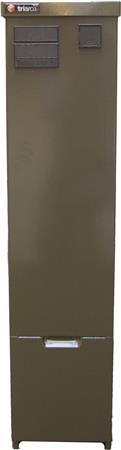

Triarca Trilite P12 er et kabelskab til el-distributionsnettet med et 4-leder skinnesystem. Skabet er udført i aluminium med grøn Rilsan-overflade og opfylder isolationsklasse II.
- Nominel strøm: 400 A
- Mærkespænding: 500 V
- Mål (højde x bredde x dybde): 700 x 280 x 212 mm
- Modulmål: 38 moduler
- Vægt: 10,9 kg
- Beskyttelsesklasse: IP44
- Slagfasthed: IK10
- Udførelse: uden bundplade og uden monteringsplade
- Materiale: aluminium
- Typebetegnelse: 692051
- Varenummer: 5401018723
- EAN: 5711256920510
Udførelse og anvendelse
Trilite P-serien er beregnet til el-distributionsnettet. Skinnesystemer i serien fås i kobber eller aluminium med mærkestrømme på 400 A eller 630 A. Kapslingerne er fremstillet i søvandsbestandigt aluminium og beregnet til udendørs forhold med blandt andet salt, havgus, fugt og hurtige temperaturskift. Kapslingen er ventilerende, og konstruktionen er udformet til at begrænse kondens. Skabet er egnet til arktiske forhold.
Trilite P fås med Rilsan-overflade eller polyesterbehandling afhængigt af isolationsklasse. Den grønne og grå farve er standardfarver, og andre farver kan fås som tilvalg. Skabet har aftagelig forlåge og trekantlås som standard. Lågesæt med bygge-strømsudtag og udtrækssokkel kan tilvælges. Skabet er forberedt til mærkning og logo.
Trilite P XL-serien er højere og dybere end Trilite P. Trilite P har en højde over jord på 700 mm og en dybde på 212 mm; Trilite P XL har en højde over jord på 850 mm og en dybde på 265 mm. Øvrige Trilite-modeller kan være forberedt til montageplade og have adgangspunkter til kommunikationsnetværk, FTTx og kabel-tv. De kan også anvendes i installationer til vej, tog, havn og pumper.
Standarder
- EN 61439-1
- EN 61439-5
- IP44 i henhold til EN 60529
- IK10 i henhold til EN 62262
Tilbehør og kompatible komponenter
Skabet kan kombineres med følgende komponenter og tilbehør:
- 595934 – IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler
- 595935 – IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler
- 595939 – IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler
- 596006 – Sikringsliste DZ 2 x 63 A, 2,5–35 mm², 11 moduler
- 595940 – Sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler
- 595981 – Sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler
- 595980 – FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler
- 595917 – OC-afgangsklemmesæt, 16–35 mm², DIN 00
- 595918 – OC-afgangsklemmesæt, 25–95 mm², DIN 00
- 595919 – OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD
- 595920 – OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD
- 595991 – OC-afgangsklemmesæt, 95–300 mm², DIN 2
- 595925 – OC-dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2
- 225931, 225932, 225933, 225934 og 225935 – Pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 x DZ 63 A, 596006
- 848611 – Patronhåndtag, 1-polet, til sikringsliste 596006
- 848612 – Patronhåndtag, 3-polet, til sikringsliste 596006
- 251886 – Sammenkoblingsbeslag til KSE+KSM, side om side, grå
- 251884 – Sammenkoblingsbeslag til KSE+KSM, side om side, grøn
- 848618 – Beslag til parallelføring, DIN 00
- 848613 – Beslag til parallelføring, DIN 2
- 848606 – Triarca isoleret 5 mm unbrakonøgle med 3/8" firkantsokkel (One Tool)
- 546122 – Aflastningsbøjle med modlæg, 18–22 mm
- 546126 – Aflastningsbøjle med modlæg, 22–26 mm
- 546130 – Aflastningsbøjle med modlæg, 26–30 mm
- 546134 – Aflastningsbøjle med modlæg, 30–34 mm
- 546138 – Aflastningsbøjle med modlæg, 34–38 mm
- 546142 – Aflastningsbøjle med modlæg, 38–42 mm
- 546146 – Aflastningsbøjle med modlæg, 42–46 mm
- 546150 – Aflastningsbøjle med modlæg, 46–50 mm
- 546154 – Aflastningsbøjle med modlæg, 50–54 mm
- 546158 – Aflastningsbøjle med modlæg, 54–58 mm
- 546164 – Aflastningsbøjle med modlæg, 58–64 mm
- 546176 – Aflastningsbøjle med modlæg, 70–76 mm
Andre størrelser i Trilite P-serien
Trilite P-serien fås også i andre størrelser i grøn og grå. Målene nedenfor angiver bredde, modulantal og vægt.
- Trilite P09: 214 mm bred, 27 moduler, 9,3 kg
- Trilite P12: 280 mm bred, 38 moduler, 10,9 kg
- Trilite P15: 346 mm bred, 49 moduler, 12,2 kg
- Trilite P18: 412 mm bred, 60 moduler, 12,5 kg
- Trilite P21: 478 mm bred, 71 moduler, 14,9 kg
- Trilite P27: 610 mm bred, 93 moduler, 17,1 kg
Specifikationer
-
Varenummer:5401018723
-
EAN nummer:5711256920510Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:692051Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Beskyttelsesklasse kabinet (IP):IP44
-
Bredde:280.0 mm
-
Dybde:212.0 mm
-
Farve:grøn
-
Højde:700.0 mm
-
Mærkespænding:500.0 V
-
Materiale:Aluminium
-
Med bundplade:Nej
-
Med monteringsplade:Nej
-
Nominel strøm:400.0 A
-
Overfladebehandling:Andet
-
Producent/forhandler:Triarca
