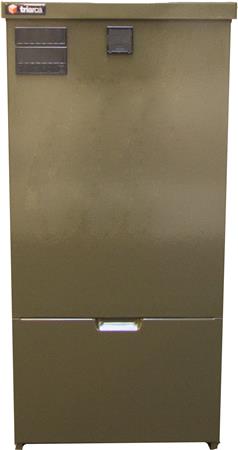

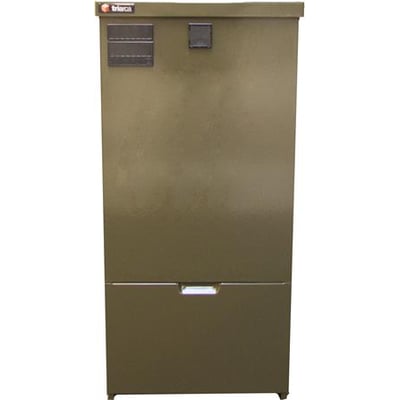

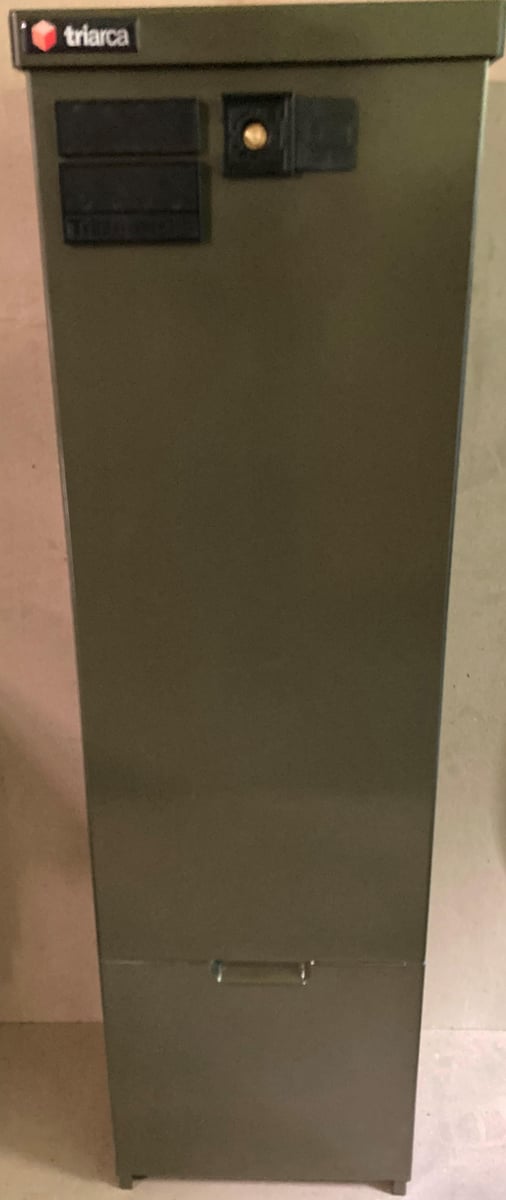

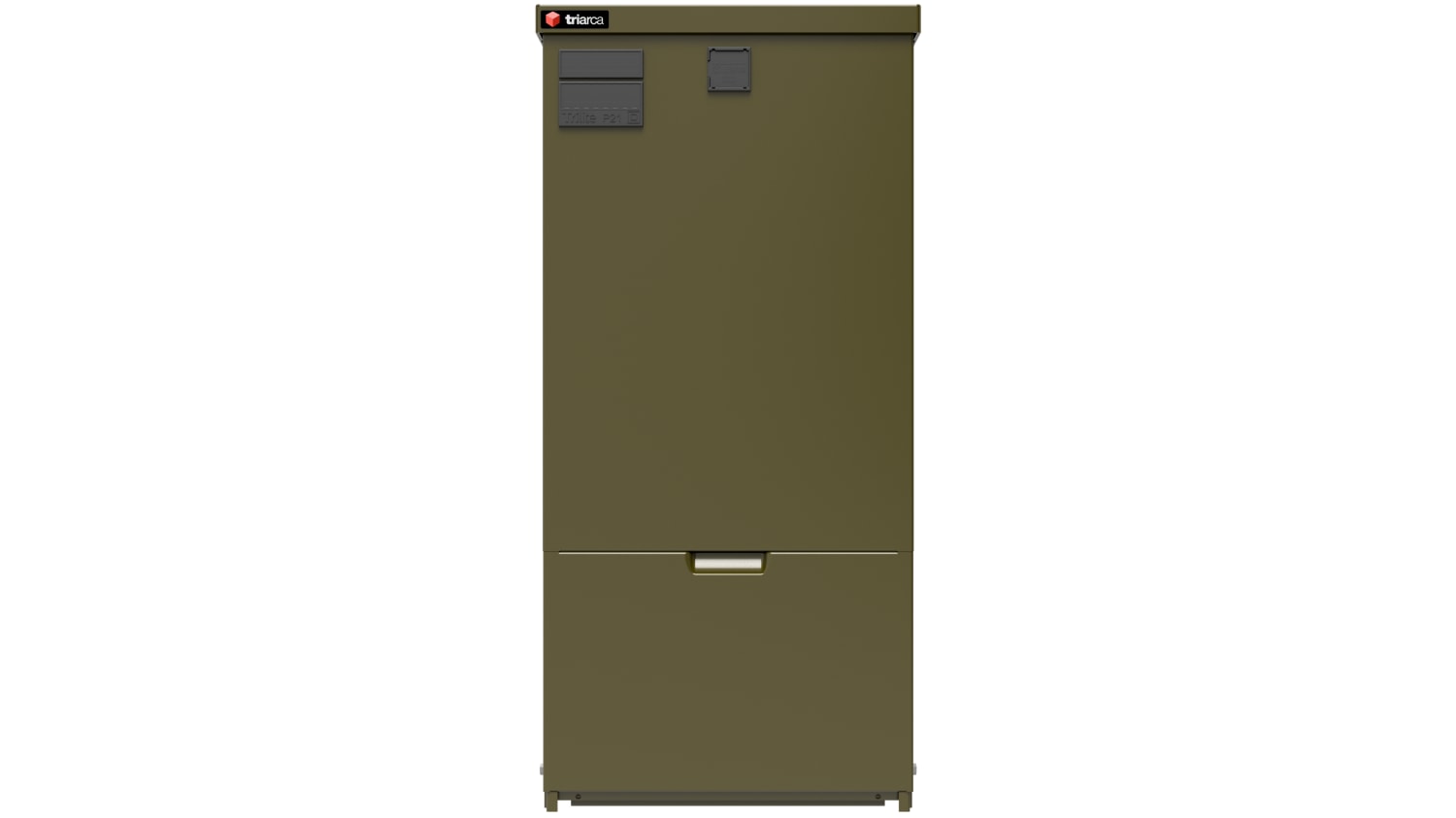

Trilite P21 XL 400A KL.II 71M grøn

Trilite P XL El-distribution

Trilite P XL serien er en videreudvikling af den oprindelige Trilite P serie, med øget højde og dybde. Trilite P har en højde over jord på 700mm og en dybde på 212mm, mens Trilite P XL har en højde over jord på 850mm og en dybde på 265mm.

Med Trilite er det lykkedes at udvikle en aluminiumskapsling med en forventet levetid på +60 år for den ekstremt robuste Rilsan®-udgave. For polyesterudgaven er den forventede levetid +50 år. Kapslingerne produceres i søvandsbestandigt aluminium, der kan tåle barske udendørsmiljøer som salt og havgus samt fugt og bratte temperaturskift. Kapslingerne er naturligt ventilerende, og designelementer bidrager til at reducere kondens.

Trilite P-serien er designet til anvendelse i el-distributionsnettet, mens øvrige Trilite produkter er forberedt for montageplade. Kapslingerne fås med enten en polyester coating eller en Rilsan® overflade, afhængigt af om kapslingen skal overholde klasse I eller klasse II specifikationer.

Trilite P med skinnesystem

Første aluminiums overfladebehandling i verden med Rilsan® som opfylder isolationsklasse II.

Skinnesystem i kobber eller aluminium, tilgængelig i 630 A / 400 A.

Forventet levetid på +60 år i et C4 miljø.

Trilite forberedt for montageplade

Overfladebehandling i enten Rilsan® eller polyester.

Isolationsklasse I eller II.

Tilbyder adgangspunkter til kommunikationsnetværk, FTTx og kabel TV.

Også anvendelig i installationer for vej, tog, havn og pumper m.m.

Forventet levetid på +60/+50 år i et C4 miljø.

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver som option
• Anti-graffiti overflade
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med byggestrømsudtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Opfylder kravene i standarderne

Opfylder kravene i standarderne: EN 61439-1, EN 61439-5, IP44 efter EN 60529, IK10 efter EN 62262.

Planlægning af kabelskab

For at opbygge dit kabelskab anbefales det at have viden om installationen klar, herunder:

• Antal tilgange, samt kabeldimension og kabeldiameter.
• Behov for videreføring til næste kabelskab (evt. med FSD).
• Antal afgange, samt kabeldimension og kabeldiameter.

Overvej desuden valg af:

• Aflastningsbøjle (til hvert kabel).
• Eventuel pasindsats (f.eks. til sikringsliste 596006).
• Eventuelle beslag til parallelføring.
• Eventuelt værktøj til installation.

Fuld dokumentation og planlægningsværktøjer er tilgængelige via Easy planner på www.kabelskab.dk (kræver login/adgangsanmodning).

Kompatible komponenter

Dette kabelskab kan anvendes med en række forskellige komponenter, herunder:

• Indgangsklemmesæt (f.eks. 595934IC, 595935IC, 595939IC)
• Sikringslister (f.eks. 596006, 595940, 595981, 595980)
• Afgangsklemmesæt (f.eks. 595917OC, 595918OC, 595919OC, 595920OC, 595991OC, 595925OC)
• Pasindsatser (f.eks. 225931, 225932, 225933, 225934, 225935)
• Patronhåndtag (f.eks. 848611, 848612)
• Sammenkoblingsbeslag (f.eks. 251886, 251884)
• Beslag til parallelføring (f.eks. 848618, 848613)
• Aflastningsbøjler (f.eks. 546122 til 546176)
