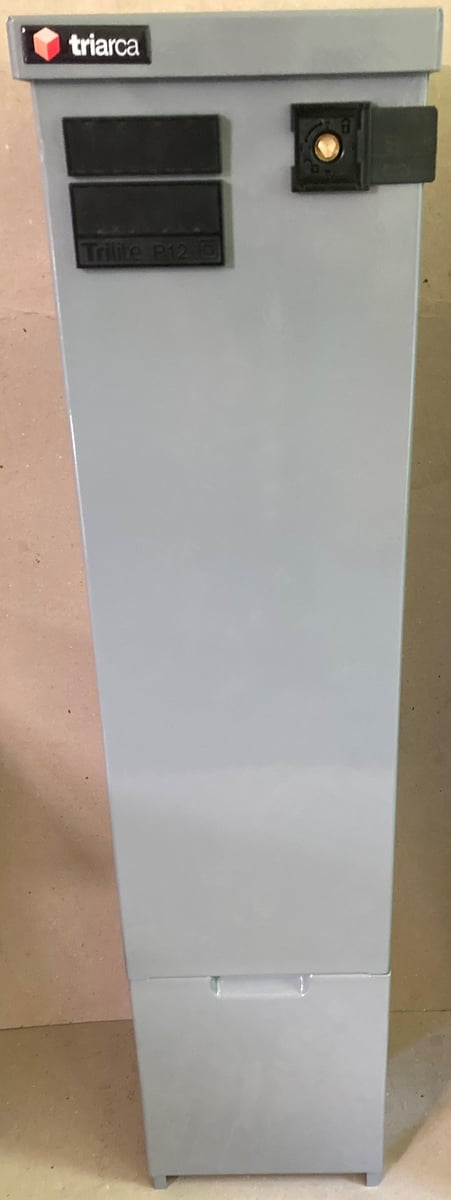

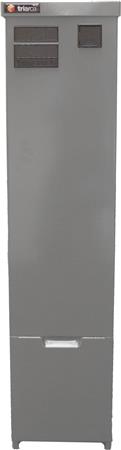

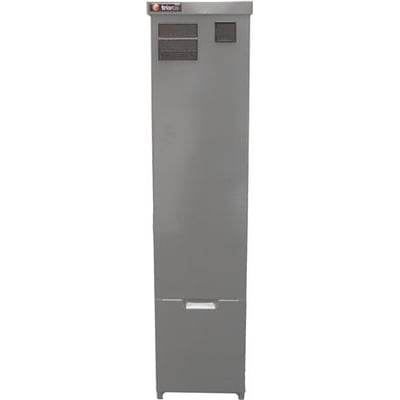

Trilite P12 XL, 630A, KL.II, 38 meter, grå

Trilite P XL El-distribution

Trilite P XL serien er en videreudvikling af den oprindelige Trilite P serie, designet til at være højere og dybere for at give mere plads og funktionalitet. Mens Trilite P har en højde over jord på 700mm og en dybde på 212mm, tilbyder Trilite P XL en højde over jord på 850mm og en dybde på 265mm.

Med Trilite er der udviklet en aluminiumskapsling med en exceptionel forventet levetid på op til +60 år for den robuste Rilsan® udgave og +50 år for polyesterudgaven. Kapslingerne er fremstillet i søvandsbestandigt aluminium, der sikrer modstandsdygtighed over for barske udendørsmiljøer, herunder salt, havgus, fugt og temperatursvingninger. De er naturligt ventilerende, og designet minimerer kondensdannelse.

Trilite P-serien anvendes primært i el-distributionsnettet, mens andre Trilite produkter er forberedt for montageplader. Kapslingerne fås i to overfladeudgaver: polyester coating eller Rilsan® overflade, afhængigt af om kapslingen skal opfylde klasse I eller klasse II specifikationer.

TRILITE P med skinnesystem

• Første aluminiums overfladebehandling i verden med Rilsan® som opfylder isolationsklasse II.
• Skinnesystem i kobber eller aluminium, 630 A / 400 A.
• Forventet levetid +60 år i et C4 miljø.

TRILITE forberedt for montageplade

• Overfladebehandling i enten Rilsan® eller polyester.
• Isolationsklasse I eller II.
• Access punkter til kommunikations-netværk, FTTx og kabel TV.
• Også brugbart i installationer for vej-, tog-, havn- og pumper mm.
• Forventet levetid +60/+50 år i et C4 miljø.

Egenskaber

• Standardfarver: Grøn og grå.
• Andre farver som option.
• Anti-graffiti overflade.
• Aftagelig forlåge for nem adgang.
• Trekantlås som standard.
• Lågesæt med bygge-strøms-udtag kan tilkøbes.
• Udtrækssokkel for hurtig installation.
• Forberedt for mærkning og logo.
• Egnet til arktiske forhold.

Opfylder kravene i standarderne: EN 61439-1, EN 61439-5, IP44 efter EN 60529, IK10 efter EN 62262.

Byg dit kabelskab

For at bygge dit kabelskab, besøg Easy planner på www.kabelskab.dk (login / anmod om adgang) for fuld dokumentation. Sørg for at have viden om installationen klar, herunder:

• Antal tilgange – Hvilken kabeldimension og kabeldiameter?
• Skal der sløjfes videre til næste kabelskab? (Evt. kan FSD anvendes).
• Antal afgange – Hvilken kabeldimension og kabeldiameter?

Husk også at vælge:

• Aflastningsbøjle (til hvert kabel).
• evt. Pasindsats (hvis 596006 er valgt).
• evt. beslag til parallelføring.
• evt. værktøj til installation.

Kompatible tilbehør og komponenter

Dette produkt kan bruges sammen med en række tilbehør, herunder:

• IC Indgangsklemmesæt (forskellige størrelser og moduler).
• Sikringslister (DZ 2X63A, DIN 00, DIN 2, FSD).
• OC Afgangsklemmesæt (forskellige størrelser og typer).
• Pasindsatser til sikringslister.
• Patronhåndtag til sikringsliste.
• Sammenkoblingsbeslag og beslag til parallelføring.
• Triarca Isoleret Unbraco værktøj.
• Aflastningsbøjler i forskellige størrelser.

Forskellige skabsstørrelser

Trilite P XL serien fås i flere størrelser:

• Trilite P 09 XL (Grå/Grøn): Bredde 214mm, 27 moduler, Vægt 10,9kg.
• Trilite P 12 XL (Grå/Grøn): Bredde 280mm, 38 moduler, Vægt 13kg.
• Trilite P 15 XL (Grå/Grøn): Bredde 346mm, 49 moduler, Vægt 14,6kg.
• Trilite P 18 XL (Grå/Grøn): Bredde 412mm, 60 moduler, Vægt 15,1kg.
• Trilite P 21 XL (Grå/Grøn): Bredde 478mm, 71 moduler, Vægt 18,2kg.
