Triarca Trilite P18 XL kabelskab, 4-leder skinnesystem, 630 A, klasse II, 60 moduler, grå

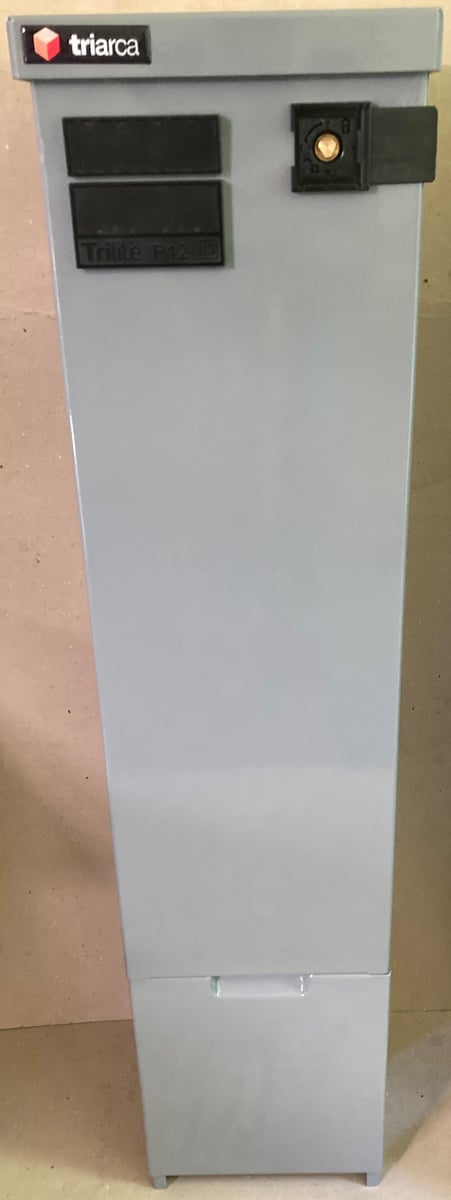

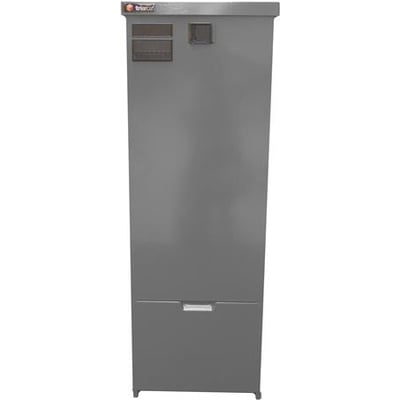

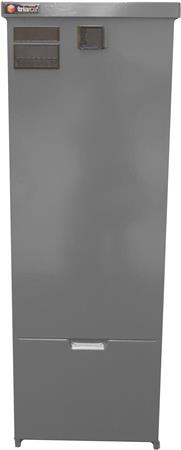

Gråt Triarca Trilite P18 XL kabelskab med lukket front, 4-leder skinnesystem på 630 A og plads til 60 moduler.Triarca Trilite P18 XL kabelskab set forfra med lås og mærkefelt, hvor teksten P12 er synlig.
Skaffevare
Levering til din adresse 99,00 kr. (leveres mandag d. 23/11 - fredag d. 4/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Mandag d. 23/11 - fredag d. 4/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Triarca
Kabelskab i aluminium til el-distribution med Rilsan®-overflade, 4-leder skinnesystem på 630 A, isolationsklasse II og IP44. Mål: 850 x 412 x 265 mm. Læs mere…
  • Varenr.:
    5401018772
  • EAN nr.:
    5711256924075
  • Typenr.:
    692407
pr. stk. inkl. moms
7.300,00 kr.

Måske interessant?

Beskrivelse

Trilite P18 XL kabelskab

Triarca Trilite P18 XL er et kabelskab til el-distribution med et 4-leder skinnesystem på 630 A. Skabet har Rilsan®-overflade, isolationsklasse II og grå farve.

Mål og specifikationer

  • Højde over jord: 850 mm
  • Bredde: 412 mm
  • Dybde: 265 mm
  • Moduler: 60
  • Nominel strøm: 630 A
  • Mærkespænding: 500 V
  • Beskyttelsesklasse: IP44
  • Materiale: aluminium
  • Monteringsplade: nej
  • Bundplade: nej
  • Produktnummer: 5401018772
  • EAN: 5711256924075
  • Typenummer: 692407
  • Vægten er angivet til 16,8 kg i den supplerende produktbeskrivelse og 15,1 kg i størrelsesoversigten.

Konstruktion og egenskaber

Trilite P XL er højere og dybere end den oprindelige Trilite P-serie. Til sammenligning er Trilite P oplyst med en højde over jord på 700 mm og en dybde på 212 mm. Kapslingen er udført i søvandsbestandigt aluminium og er beregnet til udendørs forhold med salt, havgus, fugt og bratte temperaturskift. Konstruktionen giver ventilation og begrænser kondens.

Den Rilsan®-behandlede Trilite P-udgave opfylder isolationsklasse II. Leverandøren angiver en forventet levetid på +60 år for Rilsan®-udgaven i et C4-miljø. Trilite-serien fås også med polyesterbelægning; for denne udførelse er den oplyste forventede levetid +50 år. Skinnesystem fås i kobber eller aluminium og i udførelser på 630 A eller 400 A.

  • Standardfarver: grå og grøn; andre farver kan vælges som option.
  • Anti-graffiti-overflade.
  • Aftagelig forlåge.
  • Trekantlås som standard.
  • Lågesæt med bygge-strømsudtag kan tilkøbes.
  • Udtrækssokkel.
  • Forberedt til mærkning og logo.
  • Egnet til arktiske forhold.

Standarder og klassificeringer

  • EN 61439-1 og EN 61439-5.
  • IP44 efter EN 60529.
  • IK10 efter EN 62262.

Tilbehør og kompatible komponenter

Kabelskabet kan kombineres med følgende komponenter:

  • 595934: IC-indgangsklemmesæt, 16–35 mm², 6/10 moduler.
  • 595935: IC-indgangsklemmesæt, 25–95 mm², 6/12 moduler.
  • 595939: IC-indgangsklemmesæt, 95–300 mm², 8/14 moduler.
  • 596006: sikringsliste DZ 2 x 63 A, 2,5–35 mm², 11 moduler.
  • 595940: sikringsliste DIN 00 uden klemmer, 16–35 mm², 9 moduler.
  • 595981: sikringsliste DIN 2 uden klemmer, 50–300 mm², 26 moduler.
  • 595980: FSD-indsløjfningsliste uden klemmer, 50–240 mm², 12 moduler.
  • 595917: OC-afgangsklemmesæt, 16–35 mm², DIN 00.
  • 595918: OC-afgangsklemmesæt, 25–95 mm², DIN 00.
  • 595919: OC-afgangsklemmesæt, 50–95 mm², DIN 2/FSD.
  • 595920: OC-afgangsklemmesæt, 95–240 mm², DIN 2/FSD.
  • 595991: OC-afgangsklemmesæt, 95–300 mm², DIN 2.
  • 595925: OC-dobbelt klemmesæt, 70–240 mm², SE/50–185 SM, DIN 2.
  • 225931, 225932, 225933, 225934 og 225935: pasindsatser på henholdsvis 10 A, 16 A, 25 A, 35 A og 50 A til sikringsliste 2 x DZ 63 A, varenummer 596006.
  • 848611: patronhåndtag, 1-polet, til sikringsliste 596006.
  • 848612: patronhåndtag, 3-polet, til sikringsliste 596006.
  • 251886: sammenkoblingsbeslag til KSE og KSM, side om side, gråt.
  • 251884: sammenkoblingsbeslag til KSE og KSM, side om side, grønt.
  • 848618: beslag til parallelføring, DIN 00.
  • 848613: beslag til parallelføring, DIN 2.
  • 848606: Triarca isoleret 5 mm unbrakonøgle med 3/8 tomme firkantsokkel, One Tool.
  • Aflastningsbøjler med modlæg: 546122 til 18–22 mm, 546126 til 22–26 mm, 546130 til 26–30 mm, 546134 til 30–34 mm, 546138 til 34–38 mm, 546142 til 38–42 mm, 546146 til 42–46 mm, 546150 til 46–50 mm, 546154 til 50–54 mm, 546158 til 54–58 mm, 546164 til 58–64 mm og 546176 til 70–76 mm.

Størrelser i Trilite P XL-serien

Størrelsesoversigten omfatter grå og grønne skabe i størrelserne P09 XL, P12 XL, P15 XL, P18 XL og P21 XL. De angivne mål for bredde, modulantal og vægt er henholdsvis: P09 XL, 214 mm, 27 moduler og 10,9 kg; P12 XL, 280 mm, 38 moduler og 13 kg; P15 XL, 346 mm, 49 moduler og 14,6 kg; P18 XL, 412 mm, 60 moduler og 15,1 kg; P21 XL, 478 mm, 71 moduler og 18,2 kg. Størrelsesoversigten angiver varenummer 692417–692426 for disse varianter, herunder 692423 for P18 XL grå. Den supplerende produktdata angiver typenummer 692407.

Specifikationer

  • Varenummer:
    5401018772
  • EAN nummer:
    5711256924075
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    692407
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Beskyttelsesklasse kabinet (IP):
    IP44
  • Bredde:
    412.0 mm
  • Dybde:
    265.0 mm
  • Farve:
    Grå
  • Højde:
    850.0 mm
  • Mærkespænding:
    500.0 V
  • Materiale:
    Aluminium
  • Med bundplade:
    Nej
  • Med monteringsplade:
    Nej
  • Nominel strøm:
    630.0 A
  • Overfladebehandling:
    Andet
  • Producent/forhandler:
    Triarca
