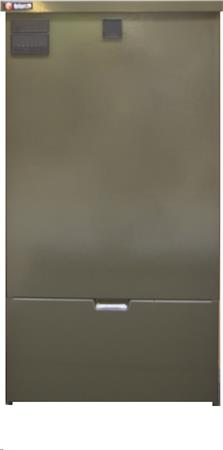

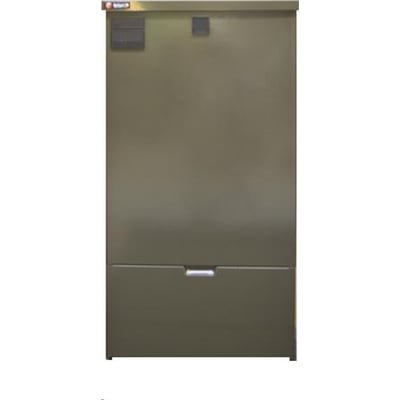

Trilite P27 XL, 630A, KL.II, 93M, grøn

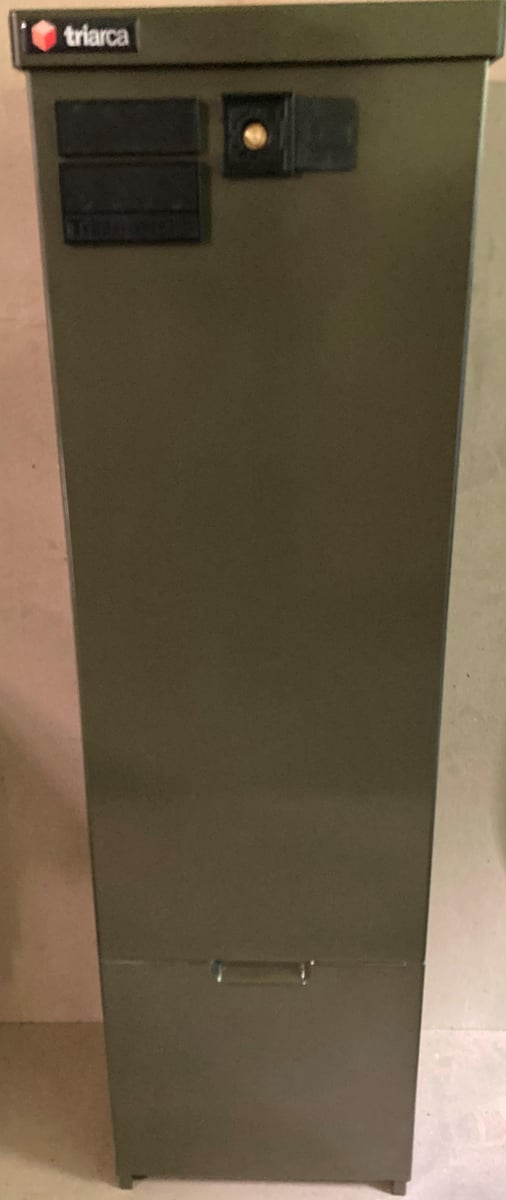

Trilite P27 XL El-distributionskab

Trilite P XL-serien repræsenterer en videreudvikling af den oprindelige Trilite P-serie, med øget højde og dybde for forbedret funktionalitet. Trilite P-serien har en højde over jord på 700 mm og en dybde på 212 mm, mens Trilite P XL-serien tilbyder en højde over jord på 850 mm og en dybde på 265 mm. Disse kabinetter er konstrueret i søvandsbestandigt aluminium, der sikrer en forventet levetid på over 60 år for Rilsan®-udgaven og over 50 år for polyesterudgaven. Materialet er designet til at modstå barske udendørsmiljøer, herunder salt, havgus, fugt og pludselige temperaturskift. Kabinetterne er naturligt ventilerende, og integrerede designelementer minimerer kondens. Trilite P-serien er optimeret til el-distributionsnetværk, mens andre Trilite-produkter er forberedt til montageplader. Overfladebehandlingen fås i enten polyester coating eller Rilsan® for at opfylde specifikationer for klasse I eller klasse II isolering.

Trilite P med skinnesystem

Denne serie byder på den første aluminiumsoverfladebehandling med Rilsan® i verden, der opfylder isolationsklasse II krav. Systemet anvender skinnesystemer i kobber eller aluminium med en kapacitet på 630 A / 400 A og en forventet levetid på over 60 år i et C4-miljø.

Trilite forberedt for montageplade

Disse kabinetter tilbyder overfladebehandling i enten Rilsan® eller polyester og understøtter isolationsklasse I eller II. De inkluderer adgangspunkter til kommunikationsnetværk (FTTx) og kabel-tv, og er ligeledes velegnede til installationer inden for vej, bane, havn og pumpesystemer. Den forventede levetid er over 60 år for Rilsan® og over 50 år for polyester i et C4-miljø.

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver kan leveres som option
• Anti-graffiti overflade
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med bygge-strøms-udtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Overholder standarder

• EN 61439-1
• EN 61439-5
• IP44 (EN 60529)
• IK10 (EN 62262)

Planlægning af kabelskab

Ved planlægning af dit kabelskab, bør du overveje følgende:

• Antal tilgange – Hvilken kabeldimension og kabeldiameter?
• Skal der sløjfes videre til næste kabelskab? (Evt. kan FSD anvendes)
• Antal afgange – Hvilken kabeldimension og kabeldiameter?
• Husk også at vælge passende tilbehør som:
• Aflastningsbøjle (til hvert kabel)
• Evt. pasindsats (hvis 596006 er valgt)
• Evt. beslag til parallelføring
• Evt. værktøj til installation.

Kompatible komponenter

Trilite-serien kan anvendes sammen med et bredt udvalg af tilbehør, herunder:

• Indgangsklemmesæt (forskellige størrelser)
• Sikringslister (forskellige typer og størrelser)
• Afgangsklemmesæt (forskellige typer og størrelser)
• Pasindsatse
• Patronhåndtag
• Sammenkoblingsbeslag
• Beslag til parallelføring
• Aflastningsbøjler
• Værktøj til installation

Tilgængelige skabsstørrelser (eksempler)

Følgende størrelser er tilgængelige:

• Trilite P 09 XL Grå (10,9 kg)
• Trilite P 09 XL Grøn (10,9 kg)
• Trilite P 12 XL Grå (13 kg)
• Trilite P 12 XL Grøn (13 kg)
• Trilite P 15 XL Grå (14,6 kg)
• Trilite P 15 XL Grøn (14,6 kg)
• Trilite P 18 XL Grå (15,1 kg)
• Trilite P 18 XL Grøn (15,1 kg)
• Trilite P 21 XL Grå (18,2 kg)
• Trilite P 21 XL Grøn (18,2 kg)
• Trilite P27 XL (850x610x265mm, 23,7 kg)
