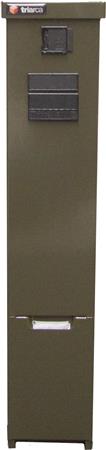

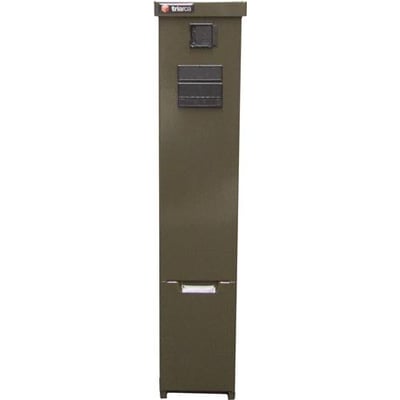

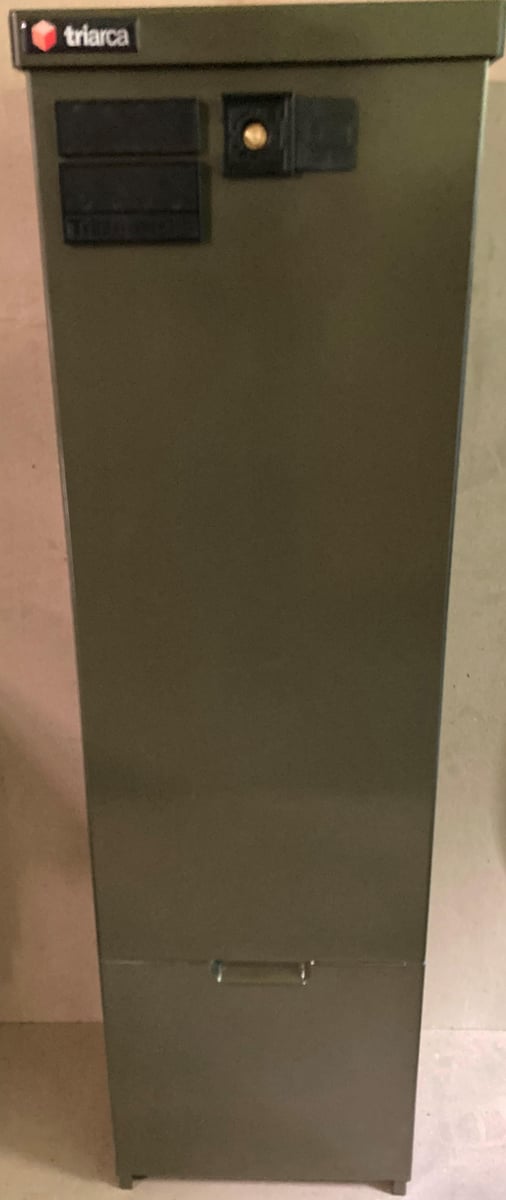

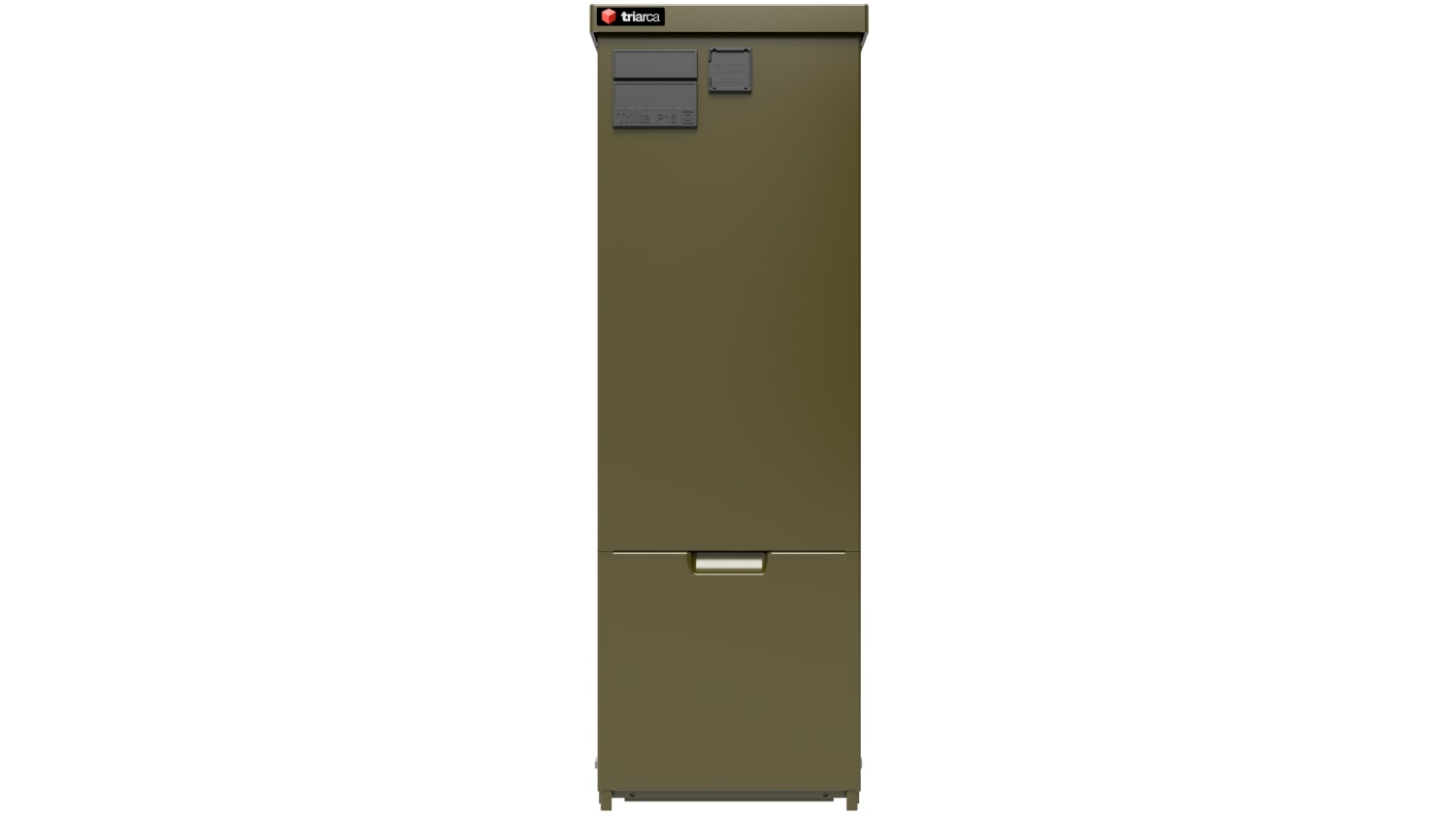

Trilite P9 XL, 400A KL.II, 27M, grøn

Trilite P XL El-distribution

Trilite P XL serien er højere og dybere end den oprindelige Trilite P serie. Trilite P har en højde over jord på 700mm og en dybde på 212mm. Trilite P XL har en højde over jord på 850mm og en dybde på 265mm.

Med Trilite er det lykkedes at udvikle en aluminiumskapsling, der har en forventet levetid på +60 år for den ekstremt robuste Rilsan® udgave. For polyesterudgaven er den forventede levetid +50 år. Fælles for Trilite-serien er, at kapslingerne produceres i søvandsbestandigt aluminium, der kan tåle barske udendørsmiljøer som salt og havgus samt fugt og bratte temperaturskift. Kapslingerne er naturligt ventilerende og designelementer reducerer kondens. Trilite P-serien er til anvendelse i el-distributionsnettet, mens de øvrige Trilite produkter er forberedt for montageplade. De kommer i to forskellige overfladeudgaver: en polyester coating eller Rilsan® overflade – alt efter om kapslingen skal overholde klasse I eller klasse II specifikationer.

Trilite P med skinnesystem

• Første aluminiums overfladebehandling i verden med Rilsan® som opfylder isolationsklasse II
• Skinnesystem i kobber eller aluminium, 630 A / 400 A
• Forventet levetid +60 år i et C4 miljø

Trilite forberedt for montageplade

• Overfladebehandling i enten Rilsan® eller polyester
• Isolationsklasse I eller II
• Access punkter til kommunikations-netværk, FTTx og kabel TV
• Også brugbart i installationer for vej-, tog-, havn- og pumper mm.
• Forventet levetid +60/+50 år i et C4 miljø

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver som option
• Anti-graffiti overflade
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med bygge-strøms-udtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Opfylder standarder

Opfylder kravene i standarderne: EN 61439-1, EN 61439-5, IP44 efter EN 60529, IK10 efter EN 62262.

Planlægning af dit kabelskab

Benyt Easy planner på www.kabelskab.dk for fuld dokumentation (login/anmod om adgang). Sørg for at have viden om installationen klar:

• Antal tilgange – Hvilken kabeldimension og kabeldiameter?
• Skal der sløjfes videre til næste kabelskab? (Evt. kan FSD anvendes)
• Antal afgange – Hvilken kabeldimension og kabeldiameter?

Husk også at vælge:

• Aflastningsbøjle (til hvert kabel)
• evt. Pasindsats (hvis 596006 er valgt)
• evt. beslag til parallelføring
• evt. værktøj til installation.

Kompatible produkter

• IC Indgangsklemmesæt (16-35mm2) (6/10 moduler) - Varenr. 595934
• IC Indgangsklemmesæt (25-95mm2) (6/12 moduler) - Varenr. 595935
• IC Indgangsklemmesæt (95-300mm2) (8/14 moduler) - Varenr. 595939
• Sikringsliste DZ 2X63A (2,5-35 mm2) (11 moduler) - Varenr. 596006
• Sikringsliste DIN 00 u/klemmer (16-35 mm2) (9 moduler) - Varenr. 595940
• Sikringsliste DIN 2 u/klemmer (50-300 mm2) (26 moduler) - Varenr. 595981
• FSD Indsløjfningsliste u/klemmer (50-240 mm2) (12 moduler) - Varenr. 595980
• OC Afgangsklemmesæt til (16-35mm2) DIN 00 - Varenr. 595917
• OC Afgangsklemmesæt til (25-95mm2) DIN 00 - Varenr. 595918
• OC Afgangsklemmesæt til (50-95mm2) DIN 2/FSD - Varenr. 595919
• OC Afgangsklemmesæt til (95-240mm2) DIN 2/FSD - Varenr. 595920
• OC Afgangsklemmesæt til (95-300mm2) DIN 2 - Varenr. 595991
• OC Dobbelt klemmesæt til (70-240mm2) SE/50-185 SM, DIN 2 - Varenr. 595925
• Pasindsats 10A f. sikringsliste 2 X DZ 63A - 596006 - Varenr. 225931
• Pasindsats 16A f. sikringsliste 2 X DZ 63A - 596006 - Varenr. 225932
• Pasindsats 25A f. sikringsliste 2 X DZ 63A - 596006 - Varenr. 225933
• Pasindsats 35A f. sikringsliste 2 X DZ 63A - 596006 - Varenr. 225934
• Pasindsats 50A f. sikringsliste 2 X DZ 63A – 596006 - Varenr. 225935
• Patronhåndtag, 1-pol, til sikringsliste 596006 - Varenr. 848611
• Patronhåndtag, 3-pol, til sikringsliste 596006 - Varenr. 848612
• Sammenkoblingsbeslag for KSE+KSM. side/side grå - Varenr. 251886
• Sammenkoblingsbeslag for KSE+KSM. side/side grøn - Varenr. 251884
• Beslag til parallelføring DIN 00 - Varenr. 848618
• Beslag til parallelføring DIN 2 - Varenr. 848613
• Triarca Isoleret 5mm Unbraco med 3/8" Firkant-sokkel (One Tool) - Varenr. 848606
• Aflastningsbøjle 18-22 mm. m.modlæg - Varenr. 546122
• Aflastningsbøjle 22-26 mm. m.modlæg - Varenr. 546126
• Aflastningsbøjle 26-30 mm. m.modlæg - Varenr. 546130
• Aflastningsbøjle 30-34 mm. m.modlæg - Varenr. 546134
• Aflastningsbøjle 34-38 mm. m.modlæg - Varenr. 546138
• Aflastningsbøjle 38-42 mm. m.modlæg - Varenr. 546142
• Aflastningsbøjle 42-46 mm. m.modlæg - Varenr. 546146
• Aflastningsbøjle 46-50 mm. m.modlæg - Varenr. 546150
• Aflastningsbøjle 50-54 mm. m.modlæg - Varenr. 546154
• Aflastningsbøjle 54-58 mm. m.modlæg - Varenr. 546158
• Aflastningsbøjle 58-64 mm. m.modlæg - Varenr. 546164
• Aflastningsbøjle 70-76 mm. m.modlæg - Varenr. 546176

Forskellige skabsstørrelser
