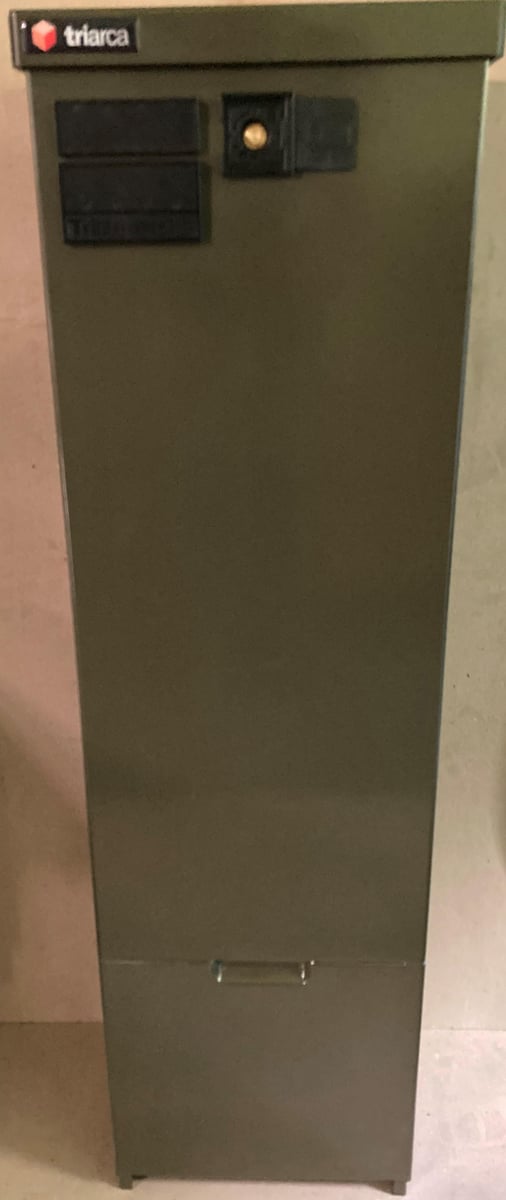

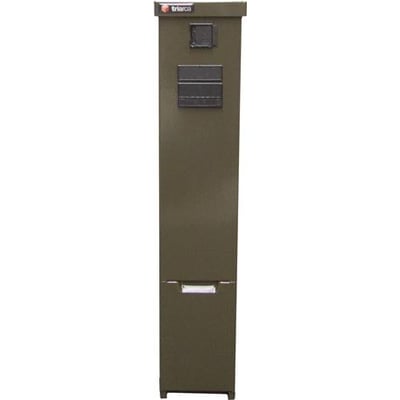

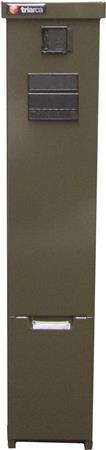

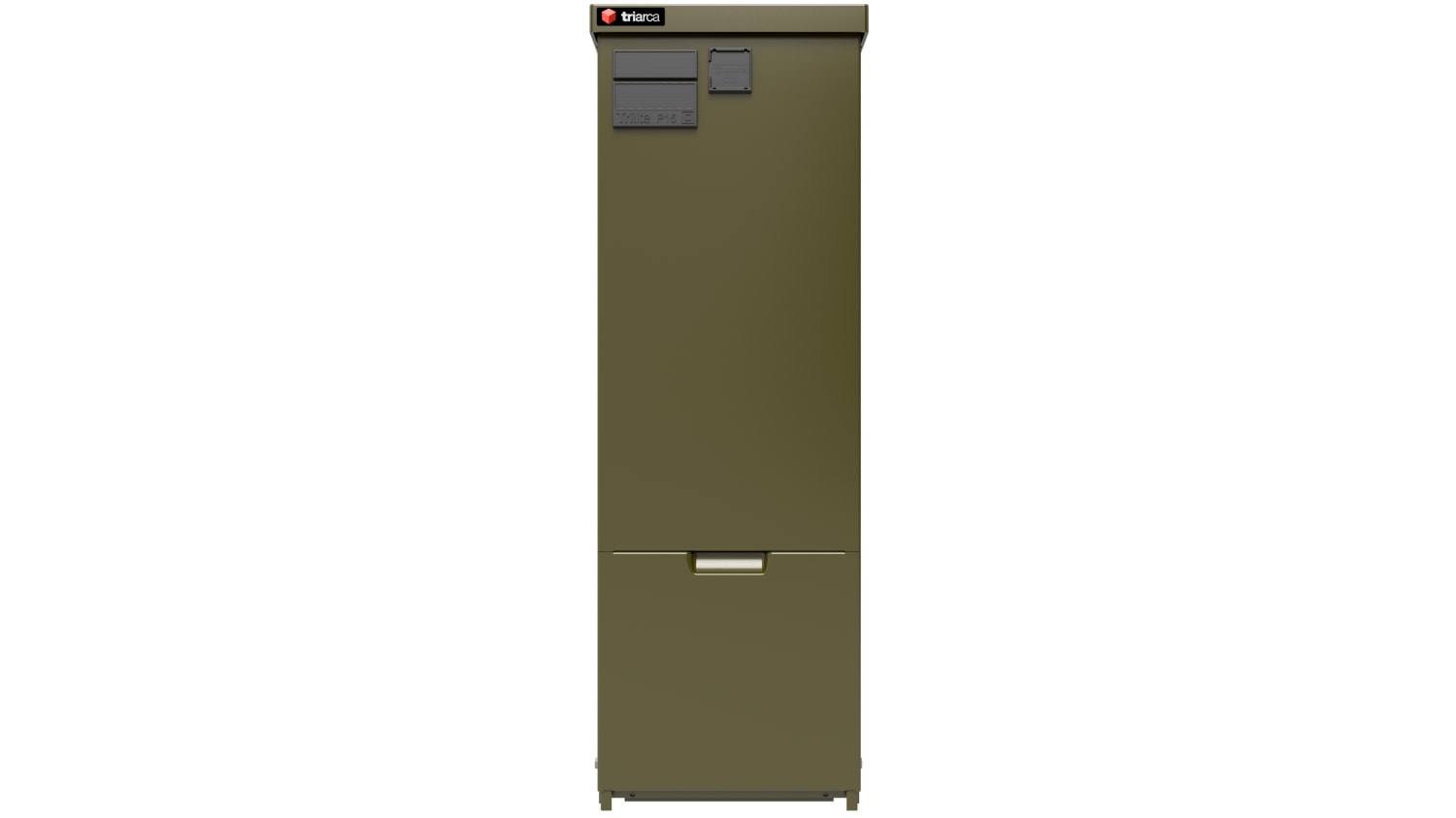

Trilite P9 XL KL.II, 630A, M=27, Rilsan, grøn, 850x214x265

Trilite P XL El-distribution

Trilite P XL serien er højere og dybere end den oprindelige Trilite P serie. Trilite P har en højde over jord på 700mm og en dybde på 212mm. Trilite P XL har en højde over jord på 850mm og en dybde på 265mm.

Med Trilite er det lykkedes at udvikle en aluminiumskapsling, der har en forventet levetid på +60 år for den ekstremt robuste Rilsan® udgave. For polyesterudgaven er den forventede levetid +50 år. Kapslingerne produceres i søvandsbestandigt aluminium, der kan tåle barske udendørsmiljøer som salt og havgus samt fugt og bratte temperaturskift. Kapslingerne er naturligt ventilerende, og designelementer reducerer kondens.

Trilite P-serien er til anvendelse i el-distributionsnettet, mens de øvrige Trilite produkter er forberedt for montageplade. De kommer i to forskellige overfladeudgaver: en polyester coating eller Rilsan® overflade – alt efter om kapslingen skal overholde klasse I eller klasse II specifikationer.

TRILITE P med skinnesystem

Første aluminiums overfladebehandling i verden med Rilsan® som opfylder isolationsklasse II.

• Skinnesystem i kobber eller aluminium, 630 A / 400 A
• Forventet levetid +60 år i et C4 miljø

TRILITE forberedt for montageplade

• Overfladebehandling i enten Rilsan® eller polyester
• Isolationsklasse I eller II
• Access punkter til kommunikations-netværk, FTTx og kabel TV
• Også brugbart i installationer for vej-, tog-, havn- og pumper mm.
• Forventet levetid +60/+50 år i et C4 miljø

Egenskaber

• Standardfarver: Grøn og grå
• Andre farver som option
• Anti-graffiti overflade
• Aftagelig forlåge for nem adgang
• Trekantlås som standard
• Lågesæt med bygge-strøms-udtag kan tilkøbes
• Udtrækssokkel for hurtig installation
• Forberedt for mærkning og logo
• Egnet til arktiske forhold

Opfylder kravene i standarderne

• EN 61439-1
• EN 61439-5
• IP44 efter EN 60529
• IK10 efter EN 62262

Byg dit kabelskab

Brug Easy planner på www.kabelskab.dk for fuld dokumentation og planlægning. Sørg for at have viden om installationen klar:

• Antal tilgange – Hvilken kabeldimension og kabeldiameter?
• Skal der sløjfes videre til næste kabelskab? (Evt. kan FSD anvendes)
• Antal afgange – Hvilken kabeldimension og kabeldiameter?

Husk også at vælge:

• Aflastningsbøjle (til hvert kabel)
• evt. Pasindsats (hvis 596006 er valgt)
• evt. beslag til parallelføring
• evt. værktøj til installation.

Skal / kan bruges sammen med

• 595934 IC Indgangsklemmesæt (16-35mm2)(6/10 moduler)
• 595935 IC Indgangsklemmesæt (25-95mm2)(6/12 moduler)
• 595939 IC Indgangsklemmesæt (95-300mm2)(8/14 moduler)
• 596006 Sikringsliste DZ 2X63A (2,5-35 mm2)(11 moduler)
• 595940 Sikringsliste DIN 00 u/klemmer (16-35 mm2)(9 moduler)
• 595981 Sikringsliste DIN 2 u/klemmer (50-300 mm2)(26 moduler)
• 595980 FSD Indsløjfningsliste u/klemmer (50-240 mm2)(12 moduler)
• 595917 OC Afgangsklemmesæt til (16-35mm2) DIN 00
• 595918 OC Afgangsklemmesæt til (25-95mm2) DIN 00
• 595919 OC Afgangsklemmesæt til (50-95mm2) DIN 2/FSD
• 595920 OC Afgangsklemmesæt til (95-240mm2) DIN 2/FSD
• 595991 OC Afgangsklemmesæt til (95-300mm2) DIN 2
• 595925 OC Dobbelt klemmesæt til (70-240mm2) SE/50-185 SM, DIN 2
• 225931 Pasindsats 10A f. sikringsliste 2 X DZ 63A - 596006
• 225932 Pasindsats 16A f. sikringsliste 2 X DZ 63A - 596006
• 225933 Pasindsats 25A f. sikringsliste 2 X DZ 63A - 596006
• 225934 Pasindsats 35A f. sikringsliste 2 X DZ 63A - 596006
• 225935 Pasindsats 50A f. sikringsliste 2 X DZ 63A – 596006
• 848611 Patronhåndtag, 1-pol, til sikringsliste 596006
• 848612 Patronhåndtag, 3-pol, til sikringsliste 596006
• 251886 Sammenkoblingsbeslag for KSE+KSM. side/side grå
• 251884 Sammenkoblingsbeslag for KSE+KSM. side/side grøn
• 848618 Beslag til parallelføring DIN 00
• 848613 Beslag til parallelføring DIN 2
• 848606 Triarca Isoleret 5mm Unbraco med 3/8" Firkant-sokkel (One Tool)
• 546122 18-22 mm. aflastningsbøjle m.modlæg
• 546126 22-26 mm. aflastningsbøjle m.modlæg
• 546130 26-30 mm. aflastningsbøjle m.modlæg
• 546134 30-34 mm. aflastningsbøjle m.modlæg
• 546138 34-38 mm. aflastningsbøjle m.modlæg
• 546142 38-42 mm. aflastningsbøjle m.modlæg
• 546146 42-46 mm. aflastningsbøjle m.modlæg
• 546150 46-50 mm. aflastningsbøjle m.modlæg
• 546154 50-54 mm. aflastningsbøjle m.modlæg
• 546158 54-58 mm. aflastningsbøjle m.modlæg
• 546164 58-64 mm. aflastningsbøjle m.modlæg
• 546176 70-76 mm. aflastningsbøjle m.modlæg

Forskellige skabsstørrelser

Oversigt over tilgængelige Trilite P XL skabsstørrelser:

• Trilite P 09 XL Grå - Varenr. 692417, Bredde 214mm, Moduler 27, Vægt 10,9kg
• Trilite P 09 XL Grøn - Varenr. 692418, Bredde 214mm, Moduler 27, Vægt 10,9kg
• Trilite P 12 XL Grå - Varenr. 692419, Bredde 280mm, Moduler 38, Vægt 13kg
• Trilite P 12 XL Grøn - Varenr. 692420, Bredde 280mm, Moduler 38, Vægt 13kg
• Trilite P 15 XL Grå - Varenr. 692421, Bredde 346mm, Moduler 49, Vægt 14,6kg
• Trilite P 15 XL Grøn - Varenr. 692422, Bredde 346mm, Moduler 49, Vægt 14,6kg
• Trilite P 18 XL Grå - Varenr. 692423, Bredde 412mm, Moduler 60, Vægt 15,1kg
• Trilite P 18 XL Grøn - Varenr. 692424, Bredde 412mm, Moduler 60, Vægt 15,1kg
• Trilite P 21 XL Grå - Varenr. 692425, Bredde 478mm, Moduler 71, Vægt 18,2kg
• Trilite P 21 XL Grøn - Varenr. 692426, Bredde 478mm, Moduler 71, Vægt 18,2kg
