- Varenr.:7517804006
- EAN nr.:3389110890402
- Typenr.:ZB4BH53
Måske interessant?
Beskrivelse
Produktbeskrivelse

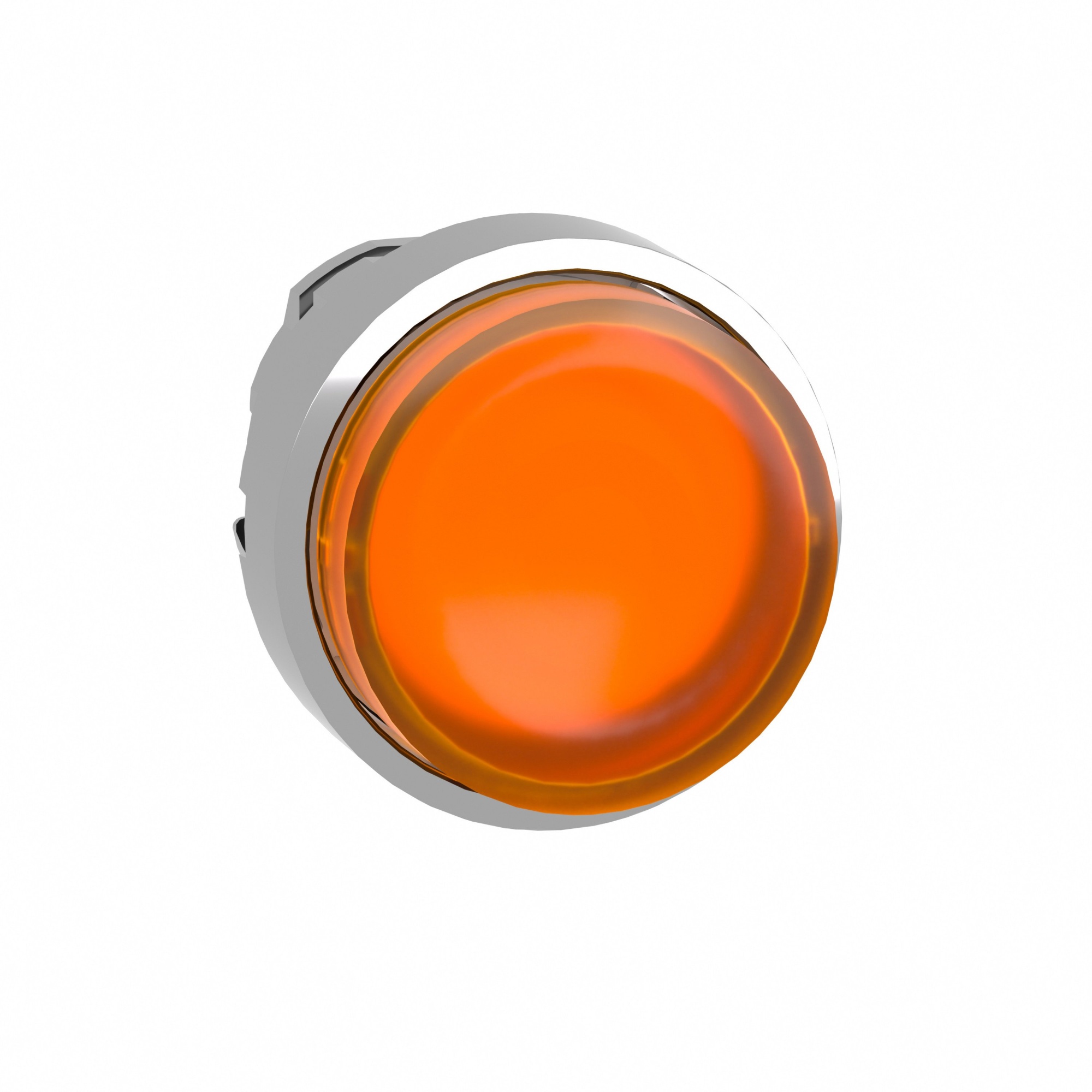

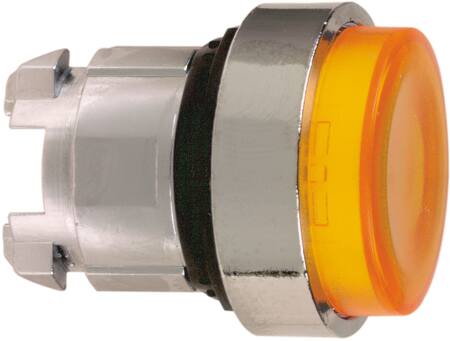

Harmony XB4 ZB4BH53 er et ophøjet, orange lampetrykhoved med kip-funktion og rund linse. Frontringen er af metal og har kromfarve. Hovedet er beregnet til en integreret LED og passer til en standardudskæring på 22 mm.
- Farve på knappen: orange
- Trykknapstype: høj
- Huldiameter: 22,5 mm
- Antal kommando-holdninger: 1
- Beskyttelsesovertræk: nej
- Beskyttelsesgrad for serien: IP66, med de undtagelser der er angivet nedenfor
- Driftstemperatur angivet for hovedet: -40 °C til 70 °C
Montering og kompatibilitet
Hovedet kan monteres på kompatible komplette trykknapenheder og kontaktblokke med snap-fit-samling. Harmony Style 4-komponenter samles efter behov: trykknaphovedet sættes i fra tavlefronten, kroppen clipses på, og fastgørelsen udføres med en pinolskrue. Programmet omfatter komplette enheder i XB4-B-serien, sammenbygningskomponenter i ZB4-B-serien samt løsdele og tilbehør i ZB-serien.
Det orange hoved er beskrevet som modstandsdygtigt over for stød og vibrationer samt beskyttet mod støv og vand i henhold til IP66. IP66 er standard for Harmony Style 4, hvor andet ikke er angivet. Dobbelttrykknapperne XB4BA**** og XB4BL**** er nævnt som undtagelser. Dreje- og nøglegreb i serien har IP69K, og øvrige dele af serien kan opgraderes til IP69K med en silikonekappe.
Oplysninger om Harmony Style 4-serien
Serien omfatter blandt andet planforsænkede trykknapper med silikonekappe, ophøjede trykknapper, paddetryk, dobbelttrykknapper, drejegreb, nøglegreb og nødstop. Nødstop findes som tryk-træk, tryk-drej og nøglebetjente varianter med trigger-action i henhold til EN 418. Sortimentet omfatter også paddetryk til impuls- eller tryk/trækbetjening for LED samt ergonomiske paddetryk med diameter på 60 mm.
Signallamper og lampetryk i serien anvender Protected LED-teknologi. LED-farverne skal passe til glassets farve. De angivne spændinger er 12 V og 230 V. Lampetest er ikke nødvendig for disse LED-varianter, men kan udføres med en særlig lampetestkrop. Tilslutningsmuligheder for seriens komponenter omfatter skruer med låseskive, stik og printkortben. Tilslutning til kontaktelementer kan desuden ske med selvtilspændende skrueklemme, plug-in-stik, færdige kabler, spadestik eller fjederklemme.
- Serien omfatter kontakter til høj belastning på 10 A; normalt er angivelsen 6 A.
- Der findes guldkontakter samt varianter med tidlig sluttefunktion og sen brydefunktion.
- Tilslutningsskruerne er beskrevet som rystesikre.
- Sortimentet angives med EN/IEC-, UL-, CSA-, CCC-, GOST-, JIS- og NEMA-standarder samt CE-mærkning.
Harmony Style 4 fås også med sort frontring. Ifølge serieoplysningerne tilføjes et 7-tal efter betjeningshovedets typenummer. Eksemplet for et sikkerhedsnødstop efter EN 418 med nøgle nr. 455 er ZB4BS9447.
Identifikation
- Type: ZB4BH53
- Produktnummer: 7517804006
- EAN: 3389110890402
- Oprindelsesland angivet i produktdata: FR
- Oplyst SVHC-stof over 0,1 %: Octamethylcyclotetrasiloxane
Specifikationer
-
Varenummer:7517804006
-
EAN nummer:3389110890402Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:ZB4BH53Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Åbningshøjde:0.0 mm
-
Antal kommando-holdninger:1.0
-
Beskyttelsesgrad (NEMA), forside:Andet
-
Beskyttelsesklasse (IP) forside:Andet
-
Beskyttelsesovertræk:Nej
-
Bredde på åbningen:0.0 mm
-
Byggeform på linsen:Rund
-
Farve:Orange
-
Farve på frontring:Chrome
-
Farve på knappen:Orange
-
Huldiameter:22.5 mm
-
Materiale frontring:Metal
-
SVHC stof over 0,1%:Octamethylcyclotetrasiloxane
-
Trykknapstype:Høj
-
Producent/forhandler:Schneider Electric
