Vægskab, 1200 x 1200 x 300 mm, 2 døre, IP55, IK10

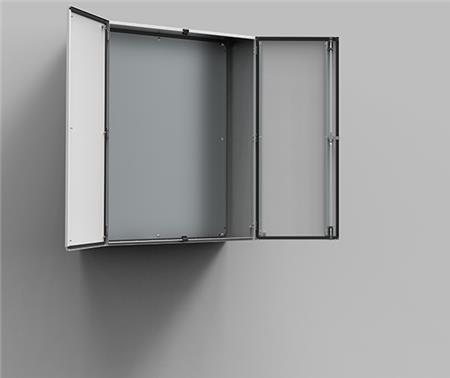

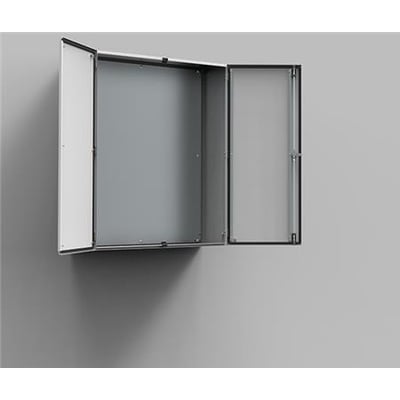

Gråt nVent-vægskab i stål med to åbne døre, set forfra, uden monteringsplade. Skabet måler 1200 x 1200 x 300 mm.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Gråt vægskab i stål med to døre, IP55, NEMA 12 og IK10. PER5-varianten leveres uden monteringsplade. Læs mere…
  • Varenr.:
    5412103574
  • EAN nr.:
    8713574123595
  • Typenr.:
    MAD1201230PER5
pr. stk. inkl. moms
3.697,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Vægskab i stål til vægmontering med to døre og én lås. Skabet måler 1200 x 1200 x 300 mm og har grå, struktureret pulverlakering i RAL 7035. Typebetegnelse: MAD1201230PER5. Produktnummer: 5412103574. EAN: 8713574123595.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Døre: 2 mm lakeret stål.
  • Monteringsplade: 2 mm galvaniseret stål, eller 2,5 mm for MAD1001030R5 og større. Monteringspladen medfølger ikke til denne PER5-variant.
  • Kabinettet er kantbukket og fuldsvejst. Sider fra 800 mm og opefter er forstærket med bukkede kanter.

Døre og lås

Dørene er overflademonterede og åbner 130°. De har skjulte, aftagelige hængsler med låsepind samt indvendige M6-svejsede studse til dørprofiler af typen MMDP. Der medfølger to aftagelige monteringsprofiler på hver dør. En opskummet silikonepakning i ét stykke sørger for forsegling.

Låsen er en espagnolet-trepunktslås med dobbelt-bit, 3 mm indsats og 90° bevægelse. Andre låseindsatser fås som tilbehør.

Montering og kabling

  • Fire vægmonteringshuller med en diameter på 8,5 mm. Hullerne er udpresset i forsænkninger med en diameter på 20,4 mm og en dybde på 2 mm, så der er plads til luftcirkulation bag skabet.
  • Monteringspladen er markeret lodret med 10 mm intervaller og har huller foroven og forneden til fastgørelse af kabler.
  • Monteringspladen fastgøres med M8-skruer, der er punktsvejset på skabets bagvæg. Med AMG-tilbehør kan pladens placering justeres til enhver dybde. Attributdata angiver monteringspladen som ikke dybdejusterbar.
  • GrandPlate er placeret helt bagest i skabet for at lette kablingen på monteringspladen.

Beskyttelse og belastning

  • Kapslingsklasse: IP55.
  • Beskyttelsesgrad: NEMA 12.
  • Slagfasthed: IK10.
  • Maks. tilladt belastning af kapslingen: 3800 N i henhold til IEC 62208.
  • Maks. tilladt belastning af monteringspladen: 3800 N i henhold til IEC 62208.
  • Maks. tilladt belastning af dørene: 400 N i henhold til IEC 62208.
  • Varmeledningsevne ved ∆T=20 K: 355 W i henhold til IEC/TR 60890.

Udførelse og anvendelse

Skabet er beregnet til vægmontering og er egnet til metrisk montering. Attributdata angiver, at det ikke er egnet til udendørs opsætning. Leverandørteksten anbefaler ARF-regntag ved udendørs installation.

Skabet er ikke fritstående, kan ikke sammenkobles og er ikke beregnet til gulvinstallation, mastemontering, vægindbygning eller hjørnemontering. Det har ikke bagdør, gennemsigtig dør, ventilationsdør, overdel eller tag med hældning. Der er ingen kontaktåbninger eller udslagsblanketter. Skabet er ikke EMC-udført og er ikke klæbbart.

Levering

Leveringen omfatter skab med to døre, monteringsprofiler til begge døre, kabelforskruningsplade(r) med pakning(er), en 3 mm metalnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5.

Specifikationer

  • Varenummer:
    5412103574
  • EAN nummer:
    8713574123595
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAD1201230PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    2.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    12
  • Bredde:
    1200.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Nej
  • Egnet til udendørs opsætning:
    Nej
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    1200.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP55
  • Klæbbar:
    Nej
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    3800.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    400.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    3800.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    355.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
