Vægskab, MAP0310030PER5, 300 x 1000 x 300 mm

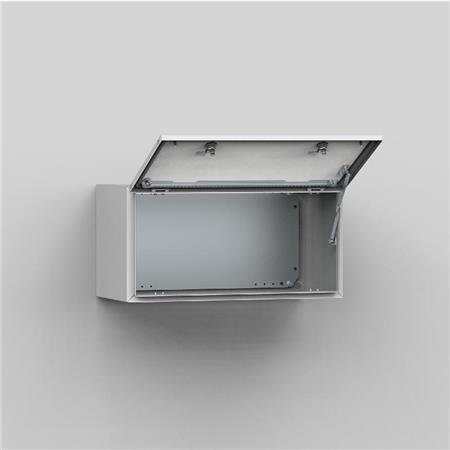

Gråt nVent MAP0310030PER5-vægskab monteret på væggen med døren åbnet opad, så skabets indre er synligt.
Skaffevare
GLS Pakkeshop 45,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop45,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv59,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering75,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Gråt vægskab i pulverlakeret stål, 300 x 1000 x 300 mm. IP66, NEMA 4 og IK10 som enkeltstående skab. Monteringsplade medfølger ikke til PER5. Læs mere…
  • Varenr.:
    5412104418
  • EAN nr.:
    8713574123830
  • Typenr.:
    MAP0310030PER5
pr. stk. inkl. moms
2.112,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Vægskab MAP0310030PER5 i gråt stål med RAL 7035 strukturpulverlakering. Skabet har én dør og måler 1000 mm i bredden, 300 mm i højden og 300 mm i dybden. Det er egnet til vægmontering, udendørs opsætning og metrisk montering.

Materiale og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 1,5 mm lakeret stål på MAP0306030R5 og 2 mm på MAP0308030R5 og større modeller.
  • Monteringsplade: 2 mm galvaniseret stål. Monteringspladen medfølger ikke til denne PER5-model.
  • Kantbukket og fuldsvejst kabinet.
  • Fire vægmonteringshuller med en diameter på 8,5 mm. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde.
  • Sider på skabe fra 800 mm og opefter er forstærket med bukkede kanter.

Dør og lås

Døren er overflademonteret og kan åbnes 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så døren åbner ved enten top eller bund. Et mekanisk dørstop holder panelet åbent. Skabet har indvendige M6-svejsede studse, en aftagelig monteringsprofil på hængselsiden og en tætning af opskummet polyurethan i ét stykke.

Låsen har dobbelt-bit 3 mm indsats og 90° bevægelse. Andre låseindsatser fås som tilbehør. Skabet har to låse.

Monteringsplade og kabelføring

Monteringspladen er markeret lodret med 10 mm intervaller og har huller i top og bund til fastgørelse af kabler. Den fastgøres på M8-skruer, der er punktsvejset på skabets bagvæg. Kabelpladerne (GrandPlate) sidder i top og bund, placeret bagest i skabet for at lette kabelføringen på monteringspladen.

Flangeplader (AF) og pakninger (AG) medfølger ikke. Hvis MAP-panelet kombineres med et MAS- eller MAD-skab, kan flangepladen fra MAS-/MAD-skabet anvendes sammen med MAP-panelet.

Beskyttelse og tekniske data

  • Som enkeltstående skab: IP66, TYPE 4 og 12 samt IK10. Beskyttelsesgrad NEMA 4.
  • Kombineret med MAS eller MAD: IP55 og TYPE 12.
  • Maks. tilladt belastning af kapslingen iht. IEC 62208: 1600 N.
  • Maks. tilladt belastning af monteringspladen iht. IEC 62208: 1600 N.
  • Maks. tilladt belastning af døren iht. IEC 62208: 280 N.
  • Angivet varmeværdi: 123 W ved ΔT = 20 K iht. IEC/TR 60890.
  • Ingen kontaktåbninger eller udslagsblanketter.

Udførelse og levering

Skabet leveres med panel, én panelmonteringsprofil, 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringsplade medfølger ikke til varenumre, der ender på PER5. Flangeplader og pakninger medfølger ikke.

Skabet er ikke fritstående, gulvstående, en hjørnemodel eller beregnet til gulvinstallation, mastfastgørelse eller vægindbygning. Det kan ikke sammenkobles og har ikke bagdør, ventilationsdør, gennemsigtig dør, transparent dæksel eller overdel. Det har ikke tag med hældning og er ikke i EMC-udførelse. Mellemmontering er angivet som mulig, og skabet er angivet som klæbbart.

Specifikationer

  • Varenummer:
    5412104418
  • EAN nummer:
    8713574123830
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0310030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    1000.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    123.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
