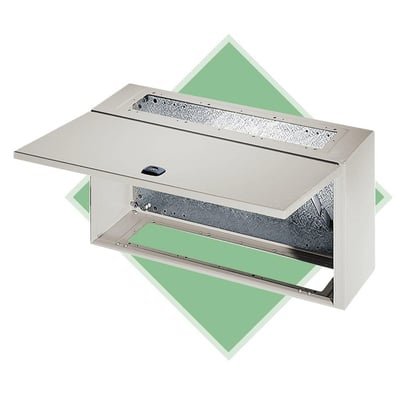

Vægskab MAP0310030R5, 300 x 1000 x 300 mm, IP66

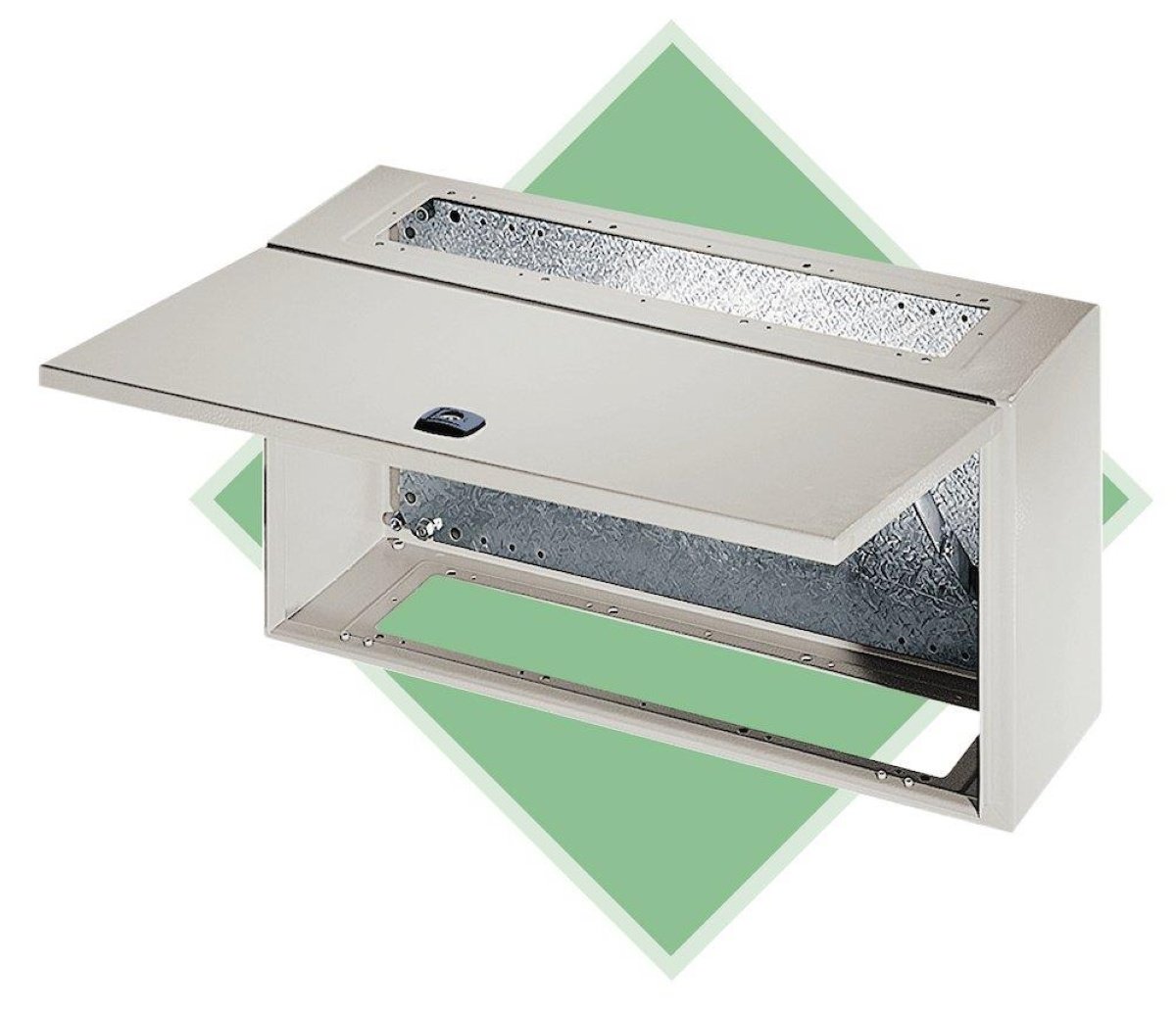

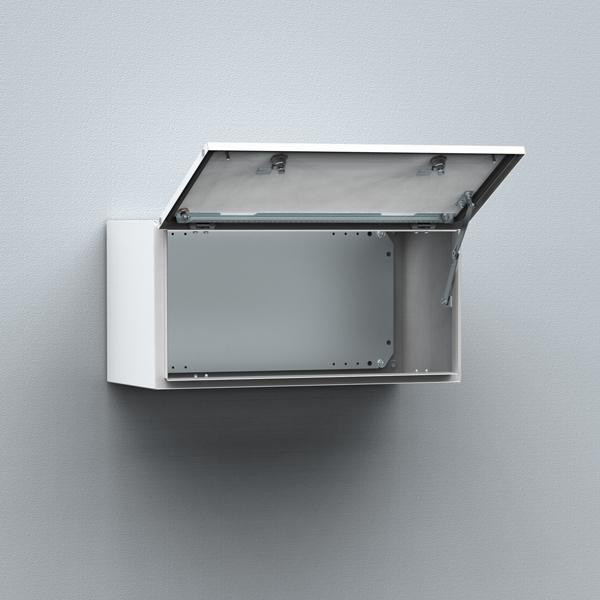

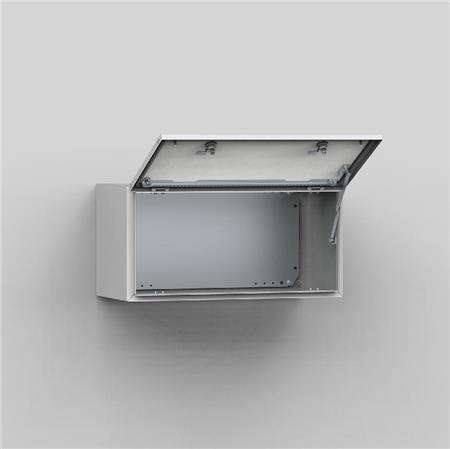

Gråt MAP0310030R5-vægskab med døren åben og den indvendige monteringsplade synlig, set skråt forfra.MAP0310030R5-vægskab monteret på en væg med døren løftet op, så det tomme indre ses forfra.MAP0310030R5-vægskab med åben dør og synlig monteringsplade, monteret på en lys væg og set næsten lige forfra.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Vægskab i pulverlakeret stål, 300 x 1000 x 300 mm, med enkelt dør, galvaniseret monteringsplade, IP66 og IK10. Læs mere…
  • Varenr.:
    7812251228
  • EAN nr.:
    8713574123847
  • Typenr.:
    MAP0310030R5
pr. stk. inkl. moms
2.153,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

MAP0310030R5 er et vægmonteret skab med én dør, fremstillet af lakeret stål. Skabet måler 300 mm i højden, 1000 mm i bredden og 300 mm i dybden. Det er gråt med RAL 7035 strukturpulverlakering og er egnet til udendørs installation.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 2 mm lakeret stål på MAP0308030R5 og større modeller, herunder MAP0310030R5.
  • Monteringsplade: 2 mm galvaniseret stål.
  • Kabinettet er kantbukket og fuldsvejst.
  • Sider på skabe fra 800 mm og opefter er forstærket med bukkede kanter.

Dør og lås

Den overflademonterede dør åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så døren åbner fra toppen eller bunden. Et mekanisk dørstop holder døren åben. Skabet har indvendige M6-svejsestudse og en aftagelig monteringsprofil på hængselsiden. Døren tætnes med en samlet, opskummet polyurethanpakning.

Låsen har dobbelt-bit 3 mm indsats og 90° bevægelse. Andre låseindsatser fås som tilbehør. Skabet har to låse.

Montering og kabling

Fire huller med en diameter på 8,5 mm bruges til vægmontering. Hullerne er udpresset i forsænkninger med en diameter på 20,4 mm og en dybde på 2 mm, som giver plads til luftcirkulation bag skabets bagside. Monteringspladen er markeret lodret med 10 mm intervaller og fastgjort til M8-skruer, der er punktsvejset på skabets bagvæg. Der er huller i top og bund til fastgørelse af kabler.

Flangeplaceringer findes i top og bund og sidder bagest i skabet, så kabler kan føres på monteringspladen. Flangeplader (AF) og pakninger (AG) medfølger ikke. Ved kombination af MAP-panelet med et MAS- eller MAD-skab kan flangepladen fra MAS- eller MAD-skabet anvendes. Ifølge produktbeskrivelsen har skabet IP55 og TYPE 12-beskyttelse i kombination med MAS eller MAD.

Beskyttelse og belastning

  • Som enkeltstående skab: IP66, TYPE 4 og 12 samt IK10.
  • Beskyttelsesgrad (NEMA): 4.
  • Maks. tilladt belastning af kapsling i henhold til IEC 62208: 1600 N.
  • Maks. tilladt belastning af monteringsplade i henhold til IEC 62208: 1600 N.
  • Maks. tilladt belastning af dør i henhold til IEC 62208: 280 N.
  • Varmeledningsevne ved ΔT = 20 K i henhold til IEC/TR 60890: 123 W.

Øvrige specifikationer og levering

Skabet er egnet til vægmontering og metrisk montering og har ingen kontaktåbninger. Det har ikke justerbar monteringsplade, bagdør, ventilationsdør eller gennemsigtig dør. Det er ikke beregnet til gulvinstallation, mastemontering eller fritstående montering og har ikke hjørneudførelse, vægindbygning, skråt tag, ekstra overdel eller udslagsblanketter. Specifikationerne angiver ikke skabet som sammenkoblingsbart; produktbeskrivelsen angiver dog, at MAP-panelet kan kombineres med MAS- eller MAD-skab som beskrevet ovenfor.

Leveringen omfatter skab med panel, én panelmonteringsprofil, monteringsplade, 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5.

Specifikationer

  • Varenummer:
    7812251228
  • EAN nummer:
    8713574123847
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0310030R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    1000.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materiale:
    Stål ( Pulverlakeret )
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Ja
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Størrelse:
    300 x 1000mm
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type:
    Enkeltlåge
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    123.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    NVENT HOFFMAN
