Vægskab, 300 x 1200 x 300 mm, MAP0312030PER5

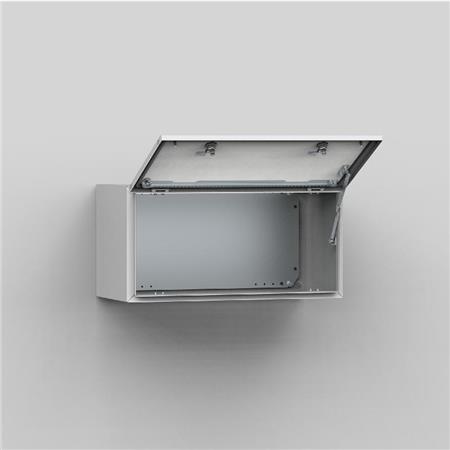

nVent vægskab MAP0312030PER5 i gråt stål, 300 x 1200 x 300 mm, vist med lågen åbnet og tomt indre.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Vægskab i stål med RAL 7035-pulverlakering. Kapslingsklasse IP66 og slagfasthed IK10 som enkeltstående skab. Monteringsplade medfølger ikke. Læs mere…
  • Varenr.:
    5412104065
  • EAN nr.:
    8713574123946
  • Typenr.:
    MAP0312030PER5
pr. stk. inkl. moms
2.290,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Vægskab i stål, type MAP0312030PER5, med én dør. Skabet måler 300 mm i højden, 1200 mm i bredden og 300 mm i dybden. Det er beregnet til vægmontering og metrisk montering og er egnet til udendørs installation.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 1,5 mm stål på MAP0306030R5 og 2 mm stål på MAP0308030R5 og større modeller.
  • Monteringsplade: 2 mm galvaniseret stål. Monteringspladen medfølger ikke til denne PER5-model.
  • Kabinet fremstillet med kantbukning og fuldsvejsning.
  • Fire vægmonteringshuller med en diameter på 8,5 mm. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, som giver plads til luftcirkulation bag skabet.
  • RAL 7035 strukturpulvermaling.

Dør og lås

Døren er overflademonteret og åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så døren åbner ved enten top eller bund. Et mekanisk dørstop holder døren åben. Skabet har indvendige M6-svejsede studse og én aftagelig monteringsprofil på hængselsiden. En opskummet polyurethanpakning i ét stykke sørger for tætning.

Skabet har to låse. Låsen er tilpasset en dobbelt-bit-nøgle med 3 mm indsats og 90° bevægelse. Andre låseindsatser fås som tilbehør.

Montering og kabling

Monteringspladen er markeret lodret med 10 mm intervaller til placering af udstyr og har huller i top og bund til fastgørelse af kabler. Den fastgøres med M8-skruer, som er punktsvejset på skabets bagvæg. Sider på 800 mm og derover er forstærket med bukkede kanter. Plader placeret i skabets top og bund sidder bagest og giver plads til kabling på monteringspladen.

Flangeplader (AF) og pakninger (AG) medfølger ikke. Hvis panelet kombineres med et MAS- eller MAD-skab, kan flangepladen fra MAS- eller MAD-skabet anvendes sammen med MAP-panelet.

Beskyttelse og belastning

  • Som enkeltstående skab: IP66, TYPE 4 og 12 samt IK10.
  • Kombineret med MAS eller MAD: IP55 og TYPE 12.
  • NEMA-beskyttelsesgrad: 4.
  • Maks. tilladt belastning af kapsling i henhold til IEC 62208: 1600 N.
  • Maks. tilladt belastning af monteringsplade i henhold til IEC 62208: 1600 N.
  • Maks. tilladt belastning af dør i henhold til IEC 62208: 280 N.
  • Varmeledningsevne ved ΔT = 20 K i henhold til IEC/TR 60890: 145 W.

Levering og øvrige specifikationer

Leveringen omfatter skab med panel, én panelmonteringsprofil, en 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5.

  • Farve: grå, RAL 7035.
  • Antal døre: 1. Antal låse: 2.
  • Antal kontaktåbninger: 0. Ingen udslagsblanketter.
  • Ikke fritstående, ikke beregnet til gulvinstallation eller mastefastgørelse.
  • Ikke en hjørnemodel og ikke beregnet til vægindbygning. Ingen overdel, skråt tag, ventilationsdør, bagdør eller gennemsigtig dør.
  • Monteringspladen er ikke dybdejusterbar. Skabet kan ikke sammenkobles.
  • Ikke EMC-udført. Egnet til mellemmontering og kan klæbes.

Specifikationer

  • Varenummer:
    5412104065
  • EAN nummer:
    8713574123946
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0312030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    1200.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    145.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
