Vægskab MAP0312030R5, 300 x 1200 x 300 mm, IP66

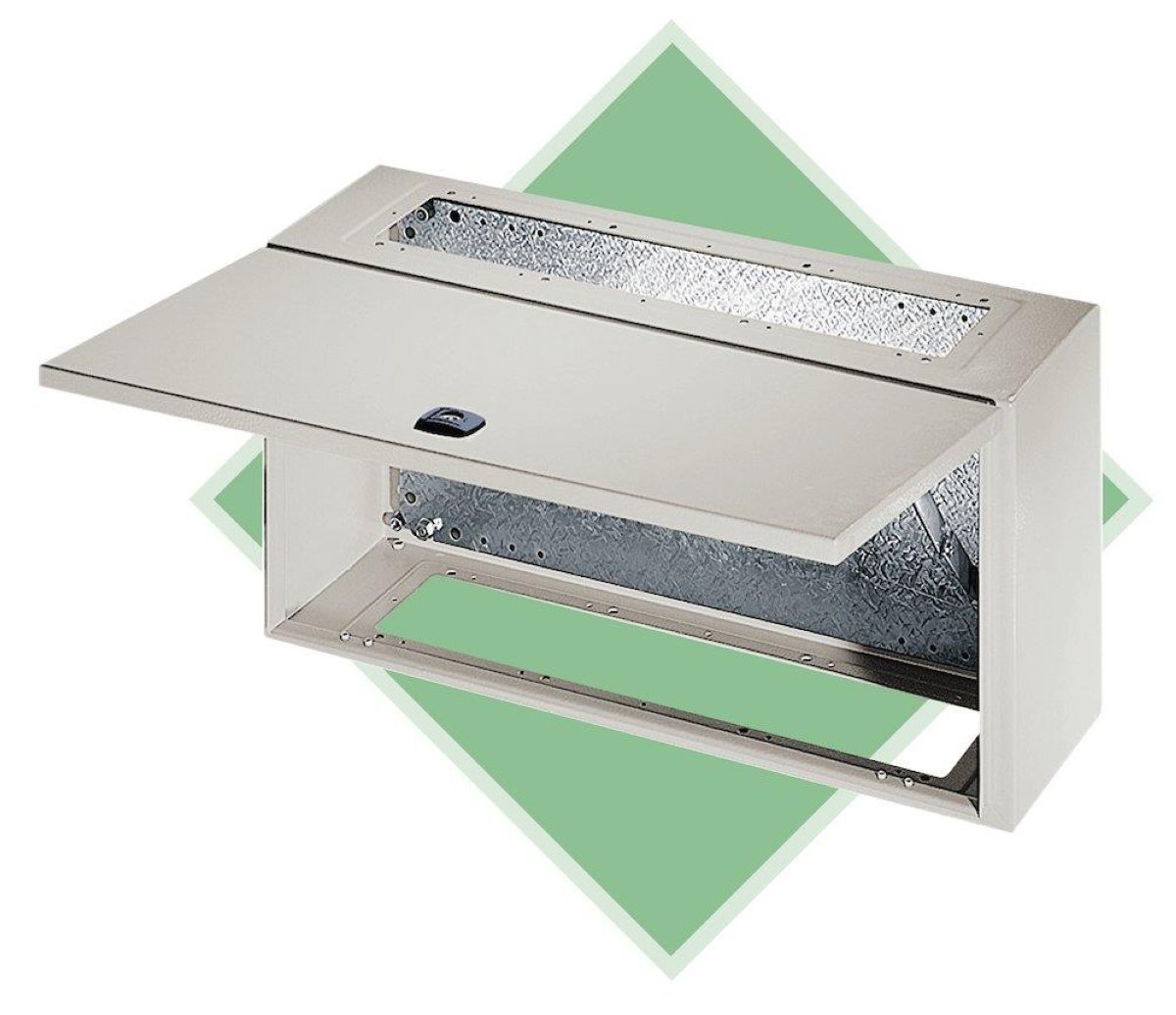

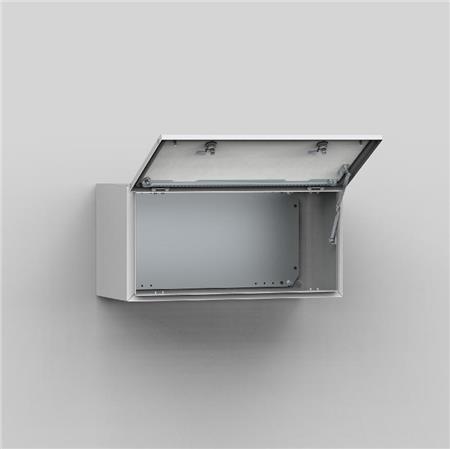

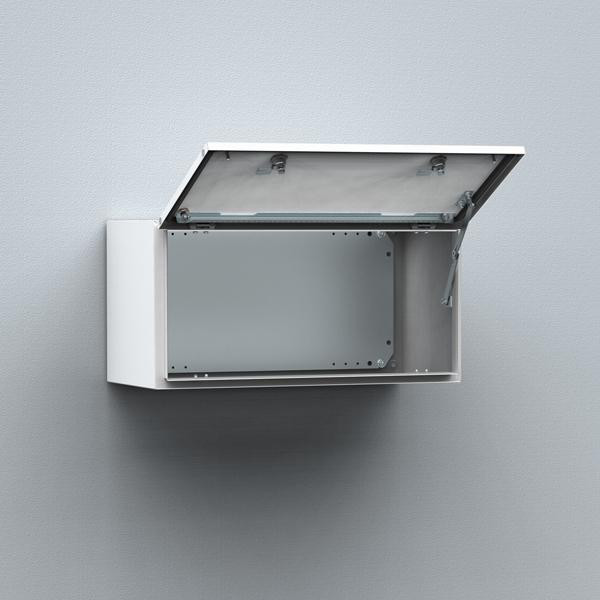

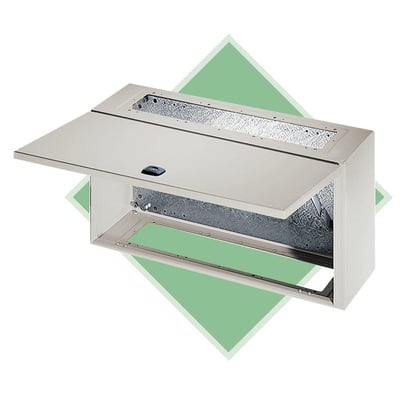

Gråt MAP0312030R5-vægskab i stål med åben enkeltlåge og synlig monteringsplade, 300 x 1200 x 300 mm, IP66.MAP0312030R5-vægskab monteret på væg med lågen åbnet opad, så den indvendige monteringsplade er synlig.MAP0312030R5-vægskab set forfra med åben låge og synlig monteringsplade og låsemekanisme.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Vægskab i pulverlakeret stål med enkelt dør, monteringsplade, IP66 og IK10. Mål: 300 x 1200 x 300 mm. Læs mere…
  • Varenr.:
    7812251244
  • EAN nr.:
    8713574123861
  • Typenr.:
    MAP0312030R5
pr. stk. inkl. moms
2.328,00 kr.

Måske interessant?

Beskrivelse

Beskrivelse

MAP0312030R5 er et vægmonteret skab i grå, strukturpulverlakeret stål med én dør og monteringsplade. Skabet måler 300 mm i højden, 1200 mm i bredden og 300 mm i dybden. Overfladen er RAL 7035.

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 2 mm lakeret stål for modeller fra MAP0308030R5 og opefter.
  • Monteringsplade: 2 mm galvaniseret stål.
  • Enkeltlåget udførelse med to låse.

Konstruktion og montering

Kabinettet er kantbukket og fuldsvejst. Fire huller med en diameter på 8,5 mm bruges til vægmontering. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, så der er luftcirkulation bag skabets bagside.

Det overflademonterede frontpanel åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så panelet åbner ved enten top eller bund. Et mekanisk dørstop holder panelet åbent. Skabet har indvendige M6-svejste studse og en aftagelig monteringsprofil på hængselsiden. En tætning af opskummet polyurethan i ét stykke sidder mellem panel og kabinet.

Låsen er tilpasset panelet og har dobbelt-bit-indlæg på 3 mm med 90° bevægelse. Andre låseindsatser fås som tilbehør.

Monteringsplade og kabling

Monteringspladen er markeret lodret med 10 mm intervaller og har huller øverst og nederst til kabelfastgørelse. Den fastgøres med M8-skruer, der er punktsvejset på skabets bagvæg. Sider fra 800 mm og opefter er forstærket med bukkede kanter. Monteringspladen er ikke dybdejusterbar som standard; med AMG-tilbehør kan placeringen justeres til enhver dybde.

Flangeåbninger sidder bagest i skabet, både foroven og forneden, for at lette kabelføring ved monteringspladen. Flangeplader (AF) og pakninger (AG) medfølger ikke. Ved kombination med et MAS- eller MAD-skab kan flangepladen fra dette skab anvendes sammen med MAP-panelet.

Beskyttelse og belastning

  • Fritstående montering: IP66, TYPE 4 og 12 samt IK10.
  • Kombineret med MAS eller MAD: IP55, TYPE 12.
  • Beskyttelsesgrad angivet i produktdata: NEMA 4; supplerende leverandørdata angiver også NEMA 12 og 13.
  • Maksimal tilladt belastning af kapslingen ifølge IEC 62208: 1600 N.
  • Maksimal tilladt belastning af monteringspladen ifølge IEC 62208: 1600 N.
  • Maksimal tilladt belastning af døren ifølge IEC 62208: 280 N.
  • Varmeledningsevne ved ΔT = 20 K ifølge IEC/TR 60890: 145 W.

Skabet er egnet til vægmontering og udendørs installation. Til udendørs montering anbefales ARF-regntag. Det har ikke ventilationsdør, bagdør eller gennemsigtig dør og er ikke udført til gulvmontering, fritstående montering, mastemontering eller hjørneplacering. Skabet har ingen kontaktåbninger og er ikke EMC-udført.

Levering

Leveres med skab og panel, panelmonteringsprofil, monteringsplade, 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5.

Specifikationer

  • Varenummer:
    7812251244
  • EAN nummer:
    8713574123861
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0312030R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    1200.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materiale:
    Stål ( Pulverlakeret )
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Ja
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Størrelse:
    300 x 1200mm
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type:
    Enkeltlåge
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    145.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    NVENT HOFFMAN
