nVent HOFFMAN Vægskab MAS0303021R5, 300 x 300 x 210 mm, IP66

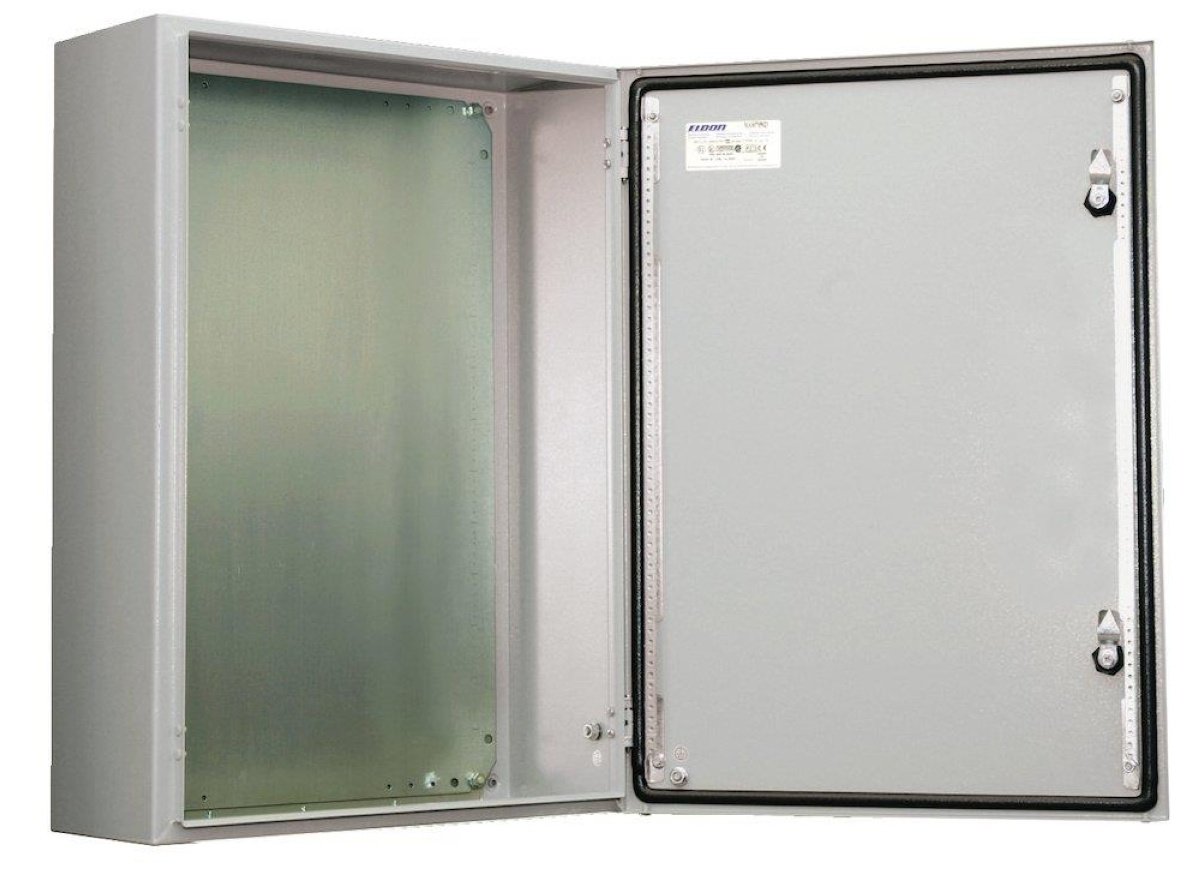

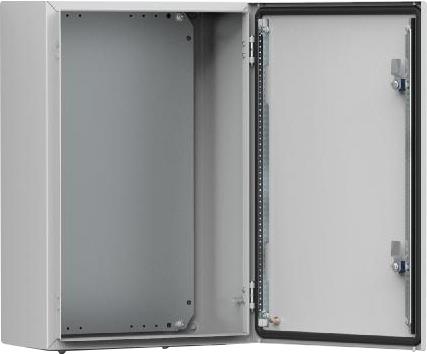

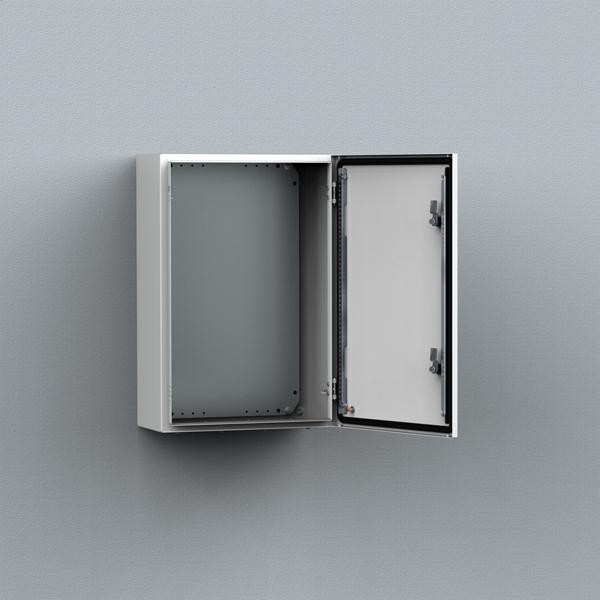

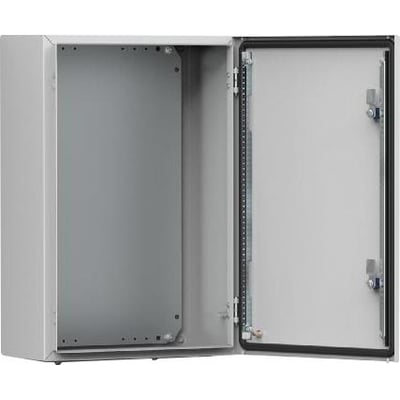

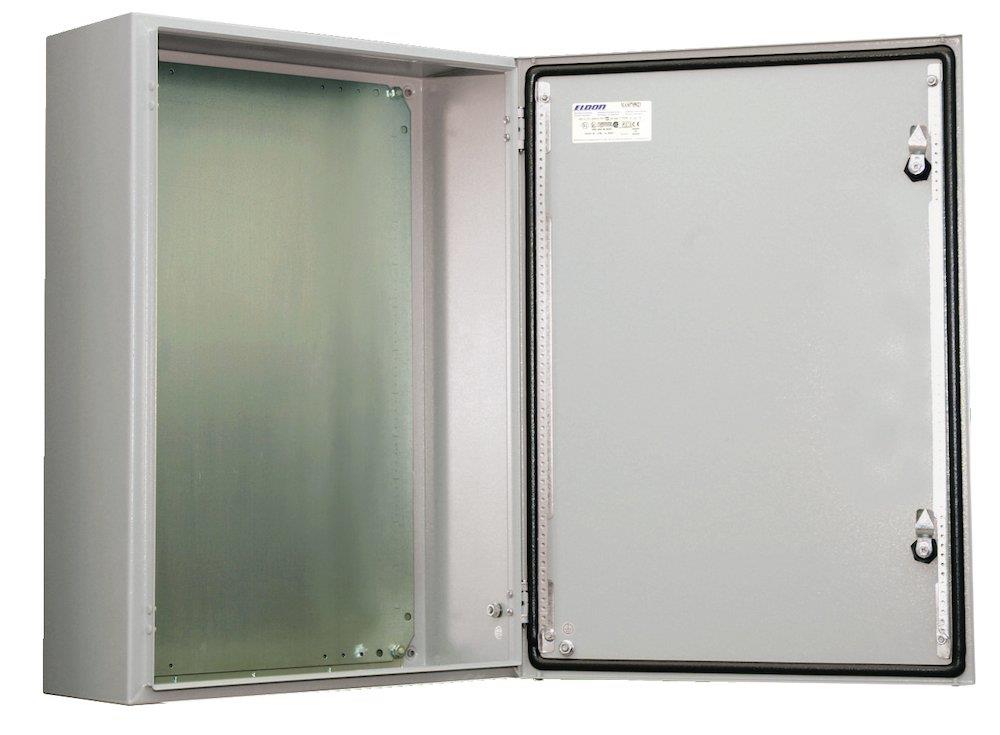

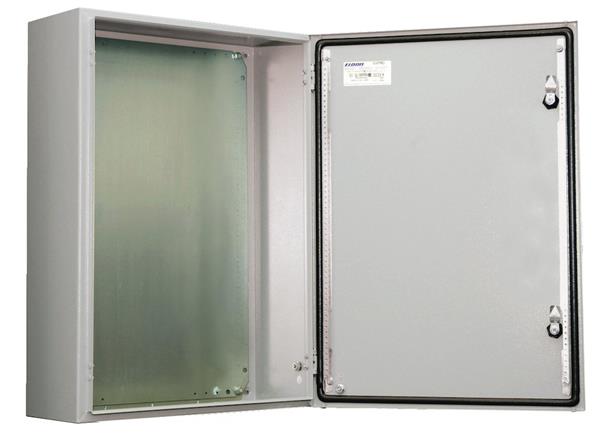

Åbent, lysegråt MAS-vægskab på 300 x 300 x 210 mm med monteringsplade og enkeltlåge.MAS-vægskab på 300 x 300 x 210 mm set skråt forfra med åben låge, tætningskant og monteringsplade.MAS-vægskab på 300 x 300 x 210 mm set fra en anden vinkel med den åbne låge og indvendige monteringsplade.Åbent, lysegråt MAS-vægskab på 300 x 300 x 210 mm monteret på en væg med lågen slået ud til siden.
Midlertidigt udsolgt
Vægskab i pulverlakeret stål med enkeltlåge og monteringsplade. 300 x 300 x 210 mm, IP66, IK10 og RAL 7035. Læs mere…
  • Varenr.:
    7812251396
  • EAN nr.:
    8713574128972
  • Typenr.:
    MAS0303021R5
pr. stk. inkl. moms
622,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Vægskab til vægmontering

nVent HOFFMAN MAS0303021R5 er et vægskab i pulverlakeret stål med én låge og en monteringsplade. Skabet måler 300 x 300 x 210 mm og har kapslingsklasse IP66 samt slagfasthed IK10. Det er egnet til udendørs installation og metrisk montering.

  • Farve: grå, RAL 7035 strukturpulverlakering
  • Beskyttelsesangivelser: IP66, TYPE 4, 12 og 13 samt IK10 og NEMA 13
  • Én låge og én lås
  • Vægmontering; ikke beregnet til gulvinstallation eller fritstående montering
  • Ikke sammenkoblingsbart og uden udslagsblanketter eller kontaktåbninger
  • Uden EMC-udførelse, gennemsigtig dør, ventilationsdør, bagdør eller overdel

Materialer og konstruktion

Skabet er kantbukket og fuldsvejst. Til denne dybde på 210 mm er kabinettet udført i 1,4 mm lakeret stål. Flangen er 1,4 mm lakeret stål, lågen er 1,2 mm lakeret stål, og monteringspladen er 2 mm galvaniseret stål. Monteringspladen medfølger.

I MAS-serien varierer materialetykkelserne med skabets størrelse: Kabinettet er 1,2 mm ved 155 mm dybde, 1,4 mm ved 210 eller 260 mm dybde og 1,5 mm ved 300 eller 400 mm dybde samt ved højde eller bredde på mindst 1000 mm. Låger er 1,2 mm som standard, 1,5 mm ved højde eller bredde fra 500 mm og 2 mm ved højde eller bredde fra 800 mm. Skabsider fra 800 mm og opefter er forstærket med bukkede kanter.

  • Fire vægmonteringshuller med diameter på 8,5 mm
  • Forsænkninger på 20,4 mm i diameter og 2 mm dybde bag på skabet
  • Étstykke, opskummet polyurethanpakning
  • Monteringspladen er fastgjort med M8-skruer, der er punktsvejset på skabets bagvæg

Låge, lås og monteringsplade

Lågen er overflademonteret og åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres til venstre- eller højreåbning. Indvendige M6-svejsede studse gør det muligt at montere MMDP-dørprofiler.

Låsen er en nVent HOFFMAN-specialudførelse med 3 mm dobbelt-bit indsats, 90° bevægelse og antivibrationsmekanisme. I serien anvendes to låse på skabe med højder fra 600 til 800 mm og espagnolet-trepunktslås på skabe fra 1000 mm i højden. Andre paneler fås som tilbehør.

Monteringspladen er markeret lodret med 10 mm intervaller og har huller øverst og nederst til fastgørelse af kabler. Med AMG-tilbehør kan placeringen af monteringspladen justeres til enhver dybde. GrandPlate-flangeåbningen sidder helt bagest i skabet, så kabling ved monteringspladen bliver lettere.

Beskyttelse, installation og specifikationer

Skabet er egnet til udendørs installation. Til udendørs montering anbefales ARF-regntag og 100 % polyesterlak; korrosionsbestandigheden bør vurderes i forhold til installationsforholdene.

  • Maks. tilladt belastning af kapslingen i henhold til IEC 62208: 1600 N
  • Maks. tilladt belastning af lågen i henhold til IEC 62208: 280 N
  • Maks. tilladt belastning af monteringspladen i henhold til IEC 62208: 1600 N
  • Varmeledningsevne ved ΔT = 20 K i henhold til IEC/TR 60890: 40 W
  • Angivne godkendelser i serieinformationen: CE, CSA, DNV-GL, GOST, Kema Keur-DEKRA, Lloyd's Register, RS og cULus Listed

Levering og produktidentifikation

Leveringen omfatter skab med låge og monteringsplade, kabelforskruningsplade(r) med pakning(er), 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Skabe fra 600 mm i højden leveres med monteringsprofiler til to låger, og skabe fra 1000 mm i højden leveres med metalnøgle. Monteringsprofiler og metalnøgle er derfor ikke angivet som leveringsdele til denne model.

  • Typebetegnelse: MAS0303021R5
  • Produktnummer: 7812251396
  • EAN: 8713574128972

Specifikationer

  • Varenummer:
    7812251396
  • EAN nummer:
    8713574128972
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAS0303021R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    13
  • Bredde:
    300.0 mm
  • Dybde:
    210.0 mm
  • Egnet for metrisk montering:
    True
  • Egnet til udendørs installation:
    True
  • Egnet til udendørs opsætning:
    True
  • EMC-udførelse:
    False
  • Farve:
    Grå
  • Fritstående:
    False
  • Gulv installation mulig:
    False
  • Gulvstående vægmodel:
    False
  • Hjørnemodel:
    False
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    False
  • Kapslingsklasse IP:
    66
  • Klæbbar:
    False
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    False
  • Materiale:
    Stål
  • Materiale:
    Stål ( Pulverlakeret )
  • Materialekvalitet:
    Andet
  • Med bagdør:
    False
  • Med dør:
    True
  • Med gennemsigtig dør:
    False
  • Med monteringsplade:
    True
  • Med overdel:
    False
  • Med ventilationsdør:
    False
  • Mellem installation:
    True
  • Monteringsplade dybdejusterbar:
    False
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Størrelse:
    300 x 300mm
  • Tag med hældning:
    False
  • Transparent dæksel:
    False
  • Type:
    Enkeltlåge
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    False
  • Vægindbygning:
    False
  • Vægmontering mulig:
    True
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    40.0 W
  • Velegnet til vægmontering:
    True
  • Producent/forhandler:
    Eldon
