Vægskab, 300 x 600 x 300 mm, MAP0306030PER5

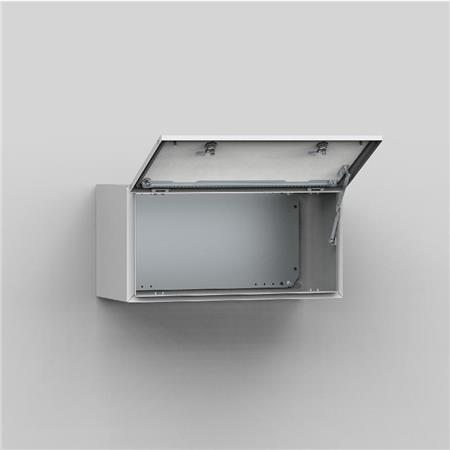

Gråt nVent-vægskab i stål, 300 × 600 × 300 mm, vægmonteret med lågen åben og det tomme indre synligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv55,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering65,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Vægskab i stål, 300 x 600 x 300 mm, RAL 7035. IP66, IK10 og NEMA 4. PER5-varianten leveres uden monteringsplade. Læs mere…
  • Varenr.:
    5412103781
  • EAN nr.:
    8713574123793
  • Typenr.:
    MAP0306030PER5
pr. stk. inkl. moms
1.740,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Vægskab i stål med én dør, beregnet til vægmontering. Skabet måler 300 mm i højden, 600 mm i bredden og 300 mm i dybden. Det er gråt med struktureret pulverlakering i RAL 7035.

Kabinettet er kantbukket og fuldsvejst. Det har fire vægmonteringshuller med en diameter på 8,5 mm. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, som giver plads til luftcirkulation bag skabet.

Materialer og udførelse

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 1,5 mm stål på MAP0306030R5; 2 mm på MAP0308030R5 og modeller derover.
  • Monteringsplade: 2 mm galvaniseret stål. Monteringspladen medfølger ikke til varenumre, der ender på PER5, herunder denne variant.
  • Skabe på 800 mm og derover har forstærkede sider med bukkede kanter.

Dør og lås

Døren er overflademonteret og åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan placeres, så døren åbner ved toppen eller bunden. Et mekanisk dørstop holder panelet åbent. Skabet har indvendige M6-svejsede studse og en aftagelig monteringsprofil på hængselsiden. En tætning i ét stykke af opskummet polyurethan sidder mellem dør og kabinet.

Låsen har dobbelt-bit-indsats på 3 mm og en bevægelse på 90°. Andre indsatser fås som tilbehør. Produktdata angiver to låse.

Montering og tilbehør

Monteringspladen er markeret lodret med 10 mm intervaller til placering af udstyr og har huller øverst og nederst til kabelfastgørelse. Den fastgøres på M8-skruer, der er punktsvejset på skabets bagvæg. I top og bund sidder GrandPlate, placeret bagest i skabet for at lette kabelføring på monteringspladen.

Flangeplader (AF) og pakninger (AG) medfølger ikke. Hvis MAP-panelet kombineres med et MAS- eller MAD-skab, kan flangepladen fra MAS- eller MAD-skabet anvendes med panelet.

Kapslingsklasse og specifikationer

  • Som enkeltstående skab: IP66, TYPE 4 og TYPE 12 samt IK10.
  • Kombineret med MAS eller MAD: IP55 og TYPE 12.
  • NEMA-beskyttelsesgrad: 4.
  • Maks. tilladt belastning af kapsling: 1600 N i henhold til IEC 62208.
  • Maks. tilladt belastning af monteringsplade: 1600 N i henhold til IEC 62208.
  • Maks. tilladt belastning af dør: 280 N i henhold til IEC 62208.
  • Varmeledningsevne ved ΔT = 20 K: 81 W i henhold til IEC/TR 60890.
  • Ingen kontaktåbninger.
  • Egnet til vægmontering, udendørs installation og metrisk montering.

Levering

Leveringen omfatter skab med panel, én panelmonteringsprofil, monteringstilbehør, en 3 mm plastnøgle med to tappe samt jordingsanordninger. Monteringspladen medfølger ikke til denne PER5-variant.

Specifikationer

  • Varenummer:
    5412103781
  • EAN nummer:
    8713574123793
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0306030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    600.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    81.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
