Vægskab, 300 x 800 x 300 mm, MAP0308030PER5

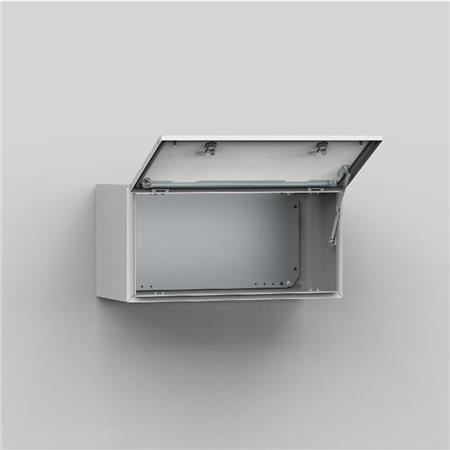

Gråt nVent-vægskab MAP0308030PER5, 300 x 800 x 300 mm, med døren åbnet opad og det tomme indre synligt.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv55,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering65,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
Vægskab i stål, 300 x 800 x 300 mm, RAL 7035, IP66 og IK10. PER5-varianten leveres uden monteringsplade. Læs mere…
  • Varenr.:
    5412103891
  • EAN nr.:
    8713574123816
  • Typenr.:
    MAP0308030PER5
pr. stk. inkl. moms
2.044,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

Vægskab i stål med målene 300 x 800 x 300 mm. Skabet er egnet til vægmontering og udendørs installation og har én dør med to låse. Overfladen er strukturpulverlakeret i grå RAL 7035.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 2 mm på MAP0308030R5 og større modeller.
  • Kabinet er kantbukket og fuldsvejst.
  • Fire vægmonteringshuller med en diameter på 8,5 mm. Hullerne er udpresset i forsænkninger med en diameter på 20,4 mm og en dybde på 2 mm, som giver luftcirkulation bag skabets bagside.
  • Indvendige M6-svejsede studse og en aftagelig monteringsprofil på hængselsiden.
  • Pakning i ét stykke af opskummet polyurethan.
  • Sider fra 800 mm og opefter er forstærket med bukkede kanter.

Dør og lås

Døren er overflademonteret og kan åbne 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så døren åbner opad eller nedad. Et mekanisk dørstop holder panelet åbent. Låsen er tilpasset til dobbelt-bit med 3 mm indsats og 90° bevægelse. Andre låseindsatser fås som tilbehør.

Monteringsplade og kabling

Monteringspladen medfølger ikke til PER5-varianten. Den er udført i 2 mm galvaniseret stål og har lodrette markeringer med 10 mm mellemrum samt huller i top og bund til fastgørelse af kabler. Monteringspladen fastgøres på M8-skruer, der er punktsvejset på skabets bagvæg. Den tilhørende GrandPlate er placeret bagest i skabet i top og bund for at lette kablingen på monteringspladen.

Flangeplader (AF) og pakninger (AG) medfølger ikke. MAP-panelet kan kombineres med et MAS- eller MAD-skab, hvor flangepladen fra MAS/MAD-skabet kan anvendes.

Beskyttelse og tekniske data

  • Som enkeltstående skab: IP66, TYPE 4, 12 og IK10.
  • Kombineret med MAS eller MAD: IP55 og TYPE 12.
  • NEMA-beskyttelsesgrad: 4.
  • Maks. tilladt belastning af kapslingen iht. IEC 62208: 1600 N.
  • Maks. tilladt belastning af monteringspladen iht. IEC 62208: 1600 N.
  • Maks. tilladt belastning af døren iht. IEC 62208: 280 N.
  • Varmeledningsevne ved ΔT = 20 K iht. IEC/TR 60890: 102 W.
  • Egnet til metrisk montering og mellemmontering. Kan klæbes.
  • Ingen kontaktåbninger. Ikke udført med EMC-beskyttelse.

Udførelse og leveringsomfang

Skabet leveres med panel, panelmonteringsprofil, 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringsplade medfølger ikke til varenumre, der ender på PER5.

Skabet er ikke beregnet til gulvinstallation eller fritstående montering og har ikke mastefastgørelse. Det er ikke en hjørnemodel og kan ikke sammenkobles. Det har ikke bagdør, ventilationsdør, gennemsigtig dør, transparent dæksel, overdel, hældende tag, vægindbygning eller udslagsblanketter.

Specifikationer

  • Varenummer:
    5412103891
  • EAN nummer:
    8713574123816
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0308030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    800.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    102.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
