Vægskab MAP0308030R5, 300 x 800 x 300 mm, IP66

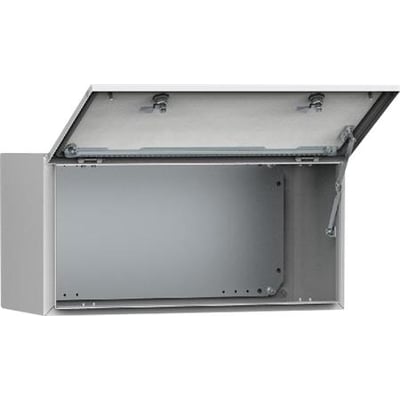

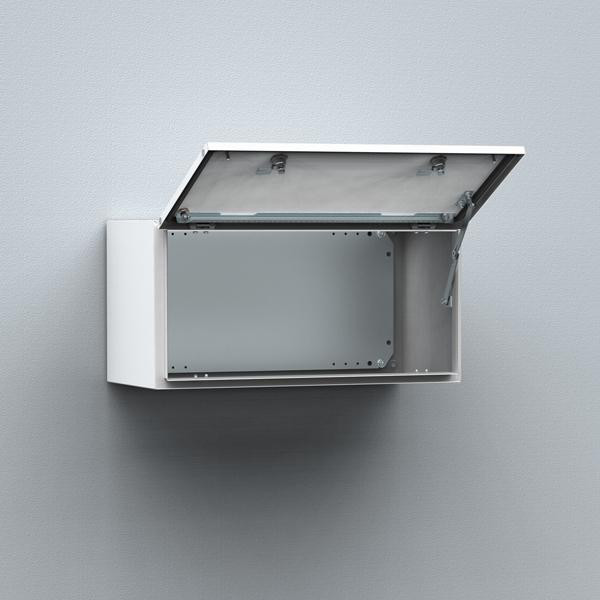

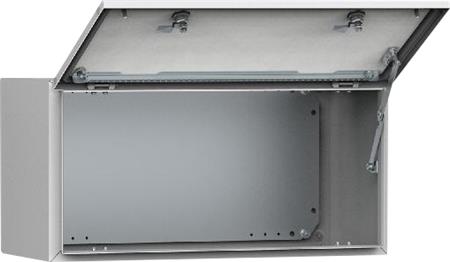

Gråt MAP0308030R5-vægskab i stål, 300 x 800 x 300 mm, med døren åbnet og monteringspladen synlig.MAP0308030R5-vægskab med døren løftet op, så det tomme indre og monteringspladen ses forfra.MAP0308030R5-vægskab monteret på en væg med døren åben og monteringspladen synlig indvendigt.
Skaffevare
Levering til din adresse 99,00 kr. (leveres torsdag d. 19/11 - onsdag d. 2/12)
MetodePrisLeveres
Levering til din adresse99,00 kr.Torsdag d. 19/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden fredag 13.30
Vægskab i RAL 7035 pulverlakeret stål med enkelt dør og monteringsplade. Mål: 300 x 800 x 300 mm. Kapslingsklasse IP66 og slagfasthed IK10. Læs mere…
  • Varenr.:
    7812251202
  • EAN nr.:
    8713574123823
  • Typenr.:
    MAP0308030R5
pr. stk. inkl. moms
1.931,00 kr.

Måske interessant?

Beskrivelse

MAP0308030R5 er et vægmonteret skab med én dør, pulverlakeret ståloverflade og monteringsplade. Skabet måler 300 mm i højden, 800 mm i bredden og 300 mm i dybden. Det er gråt med strukturpulvermaling i RAL 7035 og er egnet til udendørs installation.

Materialer og konstruktion

  • Kabinet: 1,5 mm lakeret stål.
  • Flange: 1,4 mm lakeret stål.
  • Dør: 2 mm lakeret stål for MAP0308030R5.
  • Monteringsplade: 2 mm galvaniseret stål.
  • Kabinettet er kantbukket og fuldsvejst.
  • Fire vægmonteringshuller med en diameter på 8,5 mm sidder i forsænkninger på 20,4 mm i diameter og 2 mm dybde. Forsænkningerne giver plads til luftcirkulation bag skabets bagside.
  • Skabets sider er forstærket med bukkede kanter fra 800 mm og opefter.

Dør og lås

Det overflademonterede frontpanel åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres, så døren åbner ved enten toppen eller bunden. Et mekanisk dørstop holder panelet åbent. På hængselsiden sidder en aftagelig monteringsprofil. Skabet har indvendige M6-svejsede studse og en tætning af opskummet polyurethan i ét stykke.

Låsen er tilpasset panelet og har dobbelt-bit 3 mm indsats med 90° bevægelse. Andre låseindsatser fås som tilbehør. Attributterne angiver to låse.

Monteringsplade og kabling

  • Monteringspladen er lodret markeret med 10 mm intervaller for placering af udstyr.
  • Huller i top og bund giver mulighed for fastgørelse af kabler.
  • Pladen er monteret på M8-skruer, der er punktsvejset på skabets bagvæg.
  • GrandPlate sidder i top og bund bagest i skabet for at lette kabling på monteringspladen.
  • Flangeplader (AF) og pakninger (AG) medfølger ikke. Hvis MAP-panelet kombineres med et MAS- eller MAD-skab, kan flangepladen fra dette skab anvendes.

Attributterne angiver, at skabet ikke kan sammenkobles. Leverandørbeskrivelsen oplyser samtidig, at MAP-panelet kan kombineres med MAS eller MAD, hvor flangepladen fra MAS/MAD anvendes.

Beskyttelse og tekniske data

  • Som enkeltstående skab: IP66, TYPE 4 og 12 samt IK10. Beskyttelsesgrad i NEMA-data: 4.
  • Kombineret med MAS eller MAD: IP55, TYPE 12.
  • Maksimal tilladt belastning af kapslingen: 1600 N i henhold til IEC 62208.
  • Maksimal tilladt belastning af monteringspladen: 1600 N i henhold til IEC 62208.
  • Maksimal tilladt belastning af døren: 280 N i henhold til IEC 62208.
  • Varmeledningsevne: 102 W ved ΔT = 20 K i henhold til IEC/TR 60890.
  • Egnet til vægmontering, udendørs opsætning og metrisk montering.
  • Attributterne angiver ingen kontaktåbninger. Skabet er ikke beregnet til gulvinstallation, vægindbygning, fritstående installation, hjørne- eller mastefastgørelse og har ikke bagdør, transparent dør, ventilationsdør, tag med hældning, overdel eller udslagsblanketter.

Levering

Leveringen omfatter skab med panel, én panelmonteringsprofil, monteringsplade, 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5.

Specifikationer

  • Varenummer:
    7812251202
  • EAN nummer:
    8713574123823
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAP0308030R5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    2.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    800.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Ja
  • Egnet til udendørs opsætning:
    Ja
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    300.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Ja
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materiale:
    Stål ( Pulverlakeret )
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Ja
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Størrelse:
    300 x 800mm
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type:
    Enkeltlåge
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    102.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    NVENT HOFFMAN
