nVent HOFFMAN Vægskab, 500 x 400 x 300 mm, MAS0504030PER5

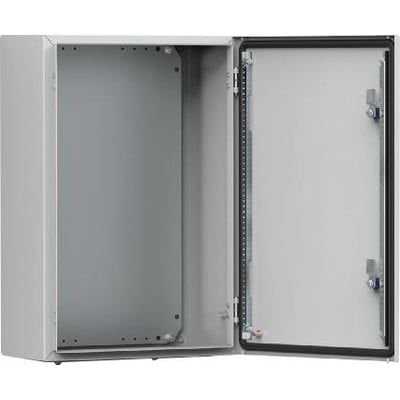

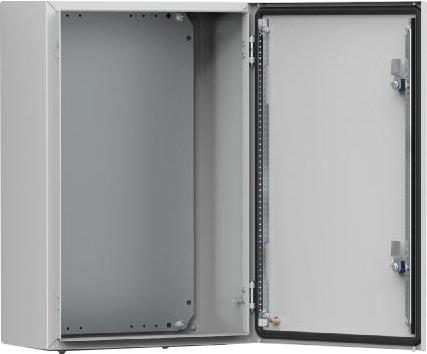

Gråt nVent HOFFMAN vægskab MAS0504030PER5 med døren åben; kabinettet er uden monteringsplade.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11 - onsdag d. 2/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Erhverv55,00 kr.Fredag d. 20/11 - onsdag d. 2/12
GLS Hjemmelevering65,00 kr.Fredag d. 20/11 - onsdag d. 2/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 19/11 - tirsdag d. 1/12
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket nVent
nVent HOFFMAN vægskab i stål, 500 x 400 x 300 mm, RAL 7035. IP66, NEMA 4 og IK10. Denne PER5-variant leveres uden monteringsplade. Læs mere…
  • Varenr.:
    5412104434
  • EAN nr.:
    8713574129306
  • Typenr.:
    MAS0504030PER5
pr. stk. inkl. moms
1.070,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Beskrivelse

nVent HOFFMAN vægskab i stål til vægmontering. Skabet måler 500 mm i højden, 400 mm i bredden og 300 mm i dybden. Det har én dør og én lås og er beregnet til mellemmontering. PER5-varianten leveres uden monteringsplade.

Materialer og konstruktion

Kabinettet er kantbukket og fuldsvejst. For dette skab med 300 mm dybde er kabinettet udført i 1,5 mm lakeret stål. Flangen er 1,4 mm lakeret stål, og døren er 1,5 mm lakeret stål. Monteringspladen, når den indgår, er 2 mm galvaniseret stål.

Leverandørens generelle specifikationer for øvrige skabsvarianter angiver kabinets tykkelser på 1,2 mm ved 155 mm dybde, 1,4 mm ved 210 eller 260 mm dybde og 1,5 mm ved 300 eller 400 mm dybde samt ved en højde eller bredde på mindst 1000 mm. Dørens tykkelse er 1,2 mm som grundudførelse, 1,5 mm ved en højde eller bredde på mindst 500 mm og 2 mm ved en højde eller bredde på mindst 800 mm. Sider på skabe fra 800 mm og opefter er forstærket med bukkede kanter.

Dør og lås

Den overflademonterede dør åbner 130°. De skjulte, aftagelige hængsler har låsepind og kan monteres til åbning mod venstre eller højre. Indvendige M6-svejsede studse er beregnet til montering af dørprofiler MMDP. Døren tætnes med en pakning af opskummet polyurethan i ét stykke.

Skabet har en nVent HOFFMAN specialdesignet dobbelt-bit-lås til 3 mm nøgle med 90° bevægelse og antivibrationsmekanisme. Skabe på 600–800 mm i højden har to låse, mens skabe på 1000 mm i højden og derover har espagnolette-lås med tre låsepunkter. Andre paneler fås som tilbehør.

Montering og monteringsplade

Skabet har fire huller på 8,5 mm i diameter til vægmontering. Hullerne er udpresset i forsænkninger på 20,4 mm i diameter og 2 mm dybde, som giver plads til luftcirkulation bag skabets bagside. Skabet er egnet til metrisk montering.

For varianter, hvor en monteringsplade indgår, beskrives pladen som lodret markeret med 10 mm intervaller til vandret placering af udstyr. Der er huller i top og bund til kabelfastgørelse, og pladen fastgøres på M8-skruer, der er punktsvejset på skabets bagvæg. Leverandørdata angiver, at AMG-tilbehør kan bruges til at justere monteringspladens placering til enhver dybde. GrandPlate er placeret helt bagest i skabet for at lette kabelføringen på monteringspladen.

Beskyttelse og overflade

Kapslingsklassen er IP66, beskyttelsesgraden er NEMA 4, og slagfastheden er IK10. Skabet er gråt med RAL 7035 struktur-pulverlakering. Produktdata angiver, at denne variant ikke er egnet til udendørs opsætning eller udendørs installation. Leverandørens generelle tekst nævner ARF-regntag og 100 % polyesterlak ved udendørs installation og anbefaler, at korrosionsbestandigheden vurderes.

Tekniske data og levering

  • Materiale: stål. Materialekvalitet er angivet som Andet.
  • Mål: 500 mm høj, 400 mm bred og 300 mm dyb.
  • Én dør, én lås og nul kontaktåbninger.
  • Maksimal tilladt belastning af kapslingen iht. IEC 62208: 1600 N.
  • Maksimal tilladt belastning af monteringspladen iht. IEC 62208: 1600 N.
  • Maksimal tilladt belastning af døren iht. IEC 62208: 280 N.
  • Varmeledningsevne ved ΔT = 20 K iht. IEC/TR 60890: 88 W.
  • Produktnummer: 5412104434. EAN: 8713574129306. Typebetegnelse: MAS0504030PER5. Vægskabskategori: XV000499.

Leveringen omfatter skab med dør, kabelforskruningsplade(r) med pakning(er), en 3 mm plastnøgle med to tappe, monteringstilbehør og jordingsanordninger. Monteringspladen medfølger ikke til varenumre, der ender på PER5. Monteringsprofiler til to døre er angivet for skabe fra 600 mm i højden, og metalnøgle er angivet for skabe fra 1000 mm i højden.

Monteringsmuligheder

Produktdata angiver, at skabet ikke er beregnet til gulvinstallation, mastfastgørelse eller fritstående montering. Det er ikke sammenkoblingsbart og er ikke en hjørnemodel, gulvstående vægmodel eller vægindbygningsmodel. Det har ikke udslagsblanket, overdel, gennemsigtigt dæksel, gennemsigtig dør, bagdør, ventilationsdør eller skråt tag og er ikke en EMC-udførelse.

Specifikationer

  • Varenummer:
    5412104434
  • EAN nummer:
    8713574129306
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    MAS0504030PER5
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Vægskabe
  • Antal døre:
    1.0
  • Antal kontaktåbninger:
    0.0
  • Antal låse:
    1.0
  • Beskyttelsesgrad (NEMA):
    4
  • Bredde:
    400.0 mm
  • Dybde:
    300.0 mm
  • Egnet for metrisk montering:
    Ja
  • Egnet til udendørs installation:
    Nej
  • Egnet til udendørs opsætning:
    Nej
  • EMC-udførelse:
    Nej
  • Farve:
    Grå
  • Fritstående:
    Nej
  • Gulv installation mulig:
    Nej
  • Gulvstående vægmodel:
    Nej
  • Hjørnemodel:
    Nej
  • Højde:
    500.0 mm
  • Kan sammenkobles:
    Nej
  • Kapslingsklasse IP:
    IP66
  • Klæbbar:
    Nej
  • Maks. tilladte belastning af kapsling i henhold til IEC 62208:
    1600.0 N
  • Maks. tilladte belastning af dør/døre i henhold til IEC 62208:
    280.0 N
  • Maks. tilladte belastning af monteringsplade i henhold til IEC 62208:
    1600.0 N
  • Mastefastgørelse:
    Nej
  • Materiale:
    Stål
  • Materialekvalitet:
    Andet
  • Med bagdør:
    Nej
  • Med dør:
    Ja
  • Med gennemsigtig dør:
    Nej
  • Med monteringsplade:
    Nej
  • Med overdel:
    Nej
  • Med ventilationsdør:
    Nej
  • Mellem installation:
    Ja
  • Monteringsplade dybdejusterbar:
    Nej
  • RAL-nummer:
    7035.0
  • Slagfasthed:
    IK10
  • Tag med hældning:
    Nej
  • Transparent dæksel:
    Nej
  • Type af overflade:
    Pulverlakering
  • Udslagsblanket:
    Nej
  • Vægindbygning:
    Nej
  • Vægmontering mulig:
    Ja
  • Vægskab/Gulvskabe:
    XV000499
  • Varmeledningsevne (∆T=20K) i henhold til IEC/TR 60890:
    88.0 W
  • Velegnet til vægmontering:
    Ja
  • Producent/forhandler:
    nVent
